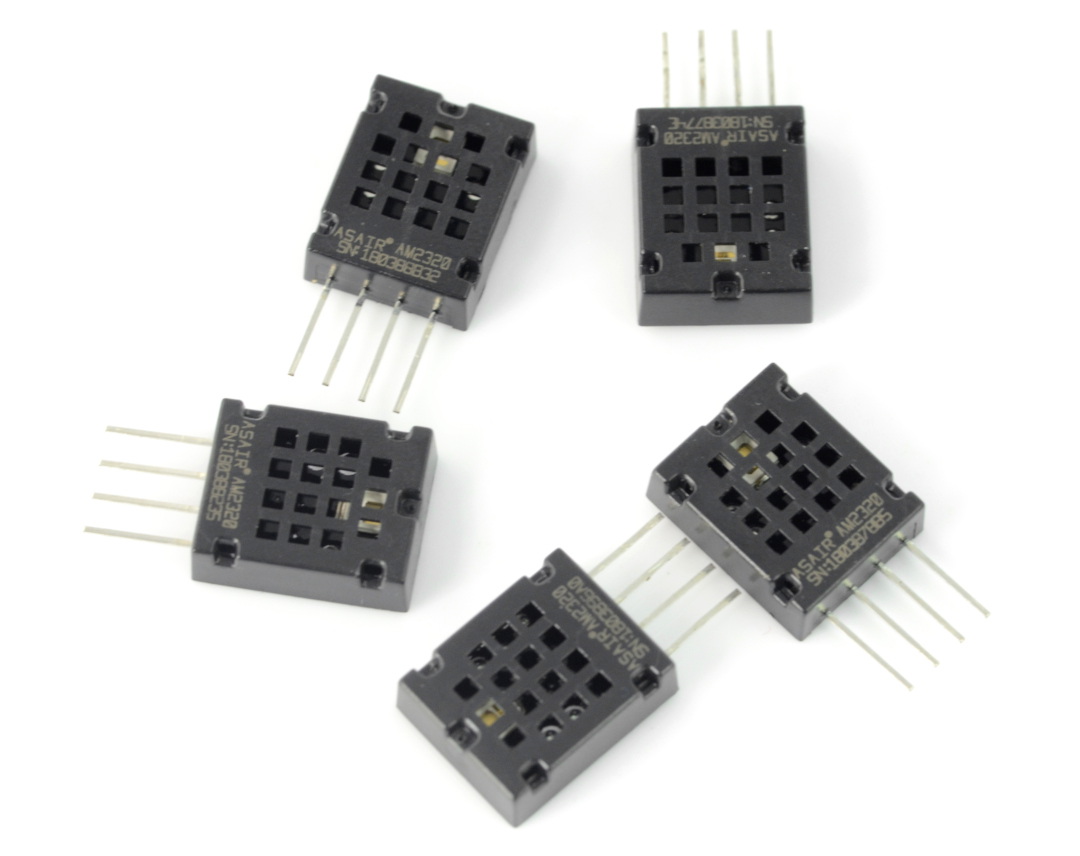

Opis produktu: Czujnik temperatury i wilgotności AM2320 - I2C
Czujnik temperatury i wilgotności powietrza podobny do popularnego DHT11 lub DHT 22, z interfejsem cyfrowym I2C w obudowie przewlekanej. Układ można obsługiwać przy pomocy mikrokontrolera lub dowolnego zestawu uruchomieniowego np. Arduino. Przed użyciem należy zapoznać się z dokumentacją.
Czujnik temperatury i wilgotności AM2320 - I2C. Przedmiotem sprzedaży jest 1 sztuka czujnika.
Specyfikacja techniczna czujnika
- Napięcie zasilania: 3,3 V do 5,5 V
- Średni pobór prądu: 0,35 mA
- Temperatura
- Zakres pomiarowy: do - 40 °C do +80 °C
- Rozdzielczość: 16-bitów (0,1 °C)
- Dokładność: 0,5 °C
- Czas odpowiedzi: 2 s
- Wilgotność:
- Zakres pomiarowy: od 0 % do 99,9 % RH
- Rozdzielczość: 16-bitów (0,1 % RH*)
- Dokładność ±3 RH* (przy 25 °C)
- Zakres pomiarowy: 2 s
Szczegóły w dokumentacji
*RH - Wilgotność względna wyrażana w procentach. Jest to stosunek rzeczywistej wilgoci w powietrzu do maksymalnej jej ilości, którą może utrzymać powietrze w danej temperaturze.
|
Produkt kompatybilny z Arduino W sieci dostępna jest biblioteka dla Arduino wraz z opisem połączeń, ułatwiająca obsługę czujnika. |
Przykład podłączenia z mikrokontrolerem
Schemat przedstawia sposób połączenia układu z dowolnym mikrokontrolerem przy pomocy interfejsu jednoprzewodowego.
VDD - napięcie zasilania, SDA, oraz SCL - linia danych i zegarowa z rezystorami podciągającymi 10 k Ohm, GND - masa układu.
Czujnik temperatury i wilgotności AM2320 - I2C
Precyzyjny czujnik multifunkcyjny AM2320 pozwala na pomiar temperatury i wilgotności w szeroki zakresie. Element można podłączyć do dowolnego mikrokontrolera (na przykład takiego jak płytka Arduino czy Raspberry Pi) korzystając z jednoprzewodowego interfejsu. Czujnik komunikuje się za pośrednictwem standardu I2C.
Multifunkcyjny czujnik temperatury i wilgotności AM2320 został umieszczony w obudowie przewlekanej THT. Dzięki temu świetnie sprawdzi się on nie tylko jako element ostatecznych wersji projektów elektronicznych, ale również podczas prototypowania z użyciem płytki stykowej. Czujnik charakteryzuje niewielki pobór energii elektrycznej, który wynosi zaledwie około 0,35 mA.
Uniwersalny czujnik temperatury i wilgotności
Czujnik AM2320 umożliwia pomiar temperatury z dokładnością do 0,5°C w zakresie od -40°C do 80°C oraz wilgotności powietrza od 0% do 99,9% RH. Dzięki temu znakomicie sprawdzi się na przykład jako element domowych stacji pogodowych, termostatów czy oczyszczaczy powietrza.
W naszym asortymencie dostępne są również inne czujniki multifunkcyjne, a także szeroki wybór pozostałych sensorów umożliwiających mierzenie ciśnienia atmosferycznego, natężenia światła, ilości różnych substancji w powietrzu czy innych wielkości fizycznych.
