Opis produktu: VCNL4200 - czujnik odległości IR i natężenia światła ALS - STEMMA QT / Qwiic - Adafruit 6064
Uniwersalny moduł od Adafruit oparty na czujniku Vishay VCNL4200, łączący funkcję pomiaru odległości i natężenia oświetlenia w jednym układzie. Czujnik wykorzystuje podczerwień o długości fali 940 nm, zapewniając skuteczne wykrywanie obiektów na dystansie od 0 m do 1,5 m. W praktycznych zastosowaniach najbardziej stabilne wyniki uzyskuje się zazwyczaj w zakresie od 50 cm do 100 cm. Oprócz funkcji detekcji zbliżenia moduł oferuje precyzyjny pomiar światła otoczenia z charakterystyką zbliżoną do czułości ludzkiego oka. Dzięki wbudowanemu konwerterowi poziomów logicznych współpracuje zarówno z platformami 3,3 V, jak i 5 V. Złącza STEMMA QT / Qwiic umożliwiają szybkie podłączenie do popularnych płytek rozwojowych bez konieczności lutowania.

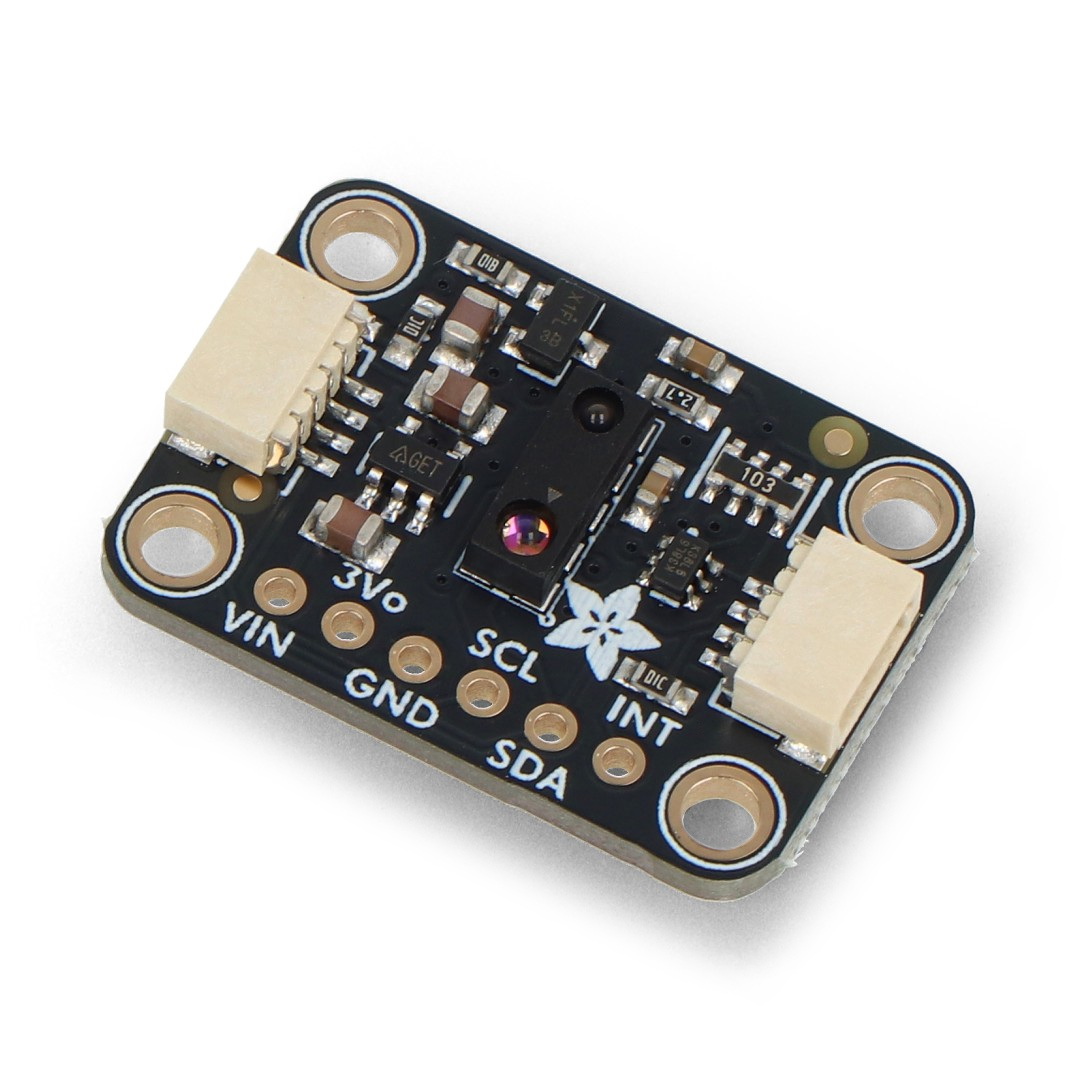

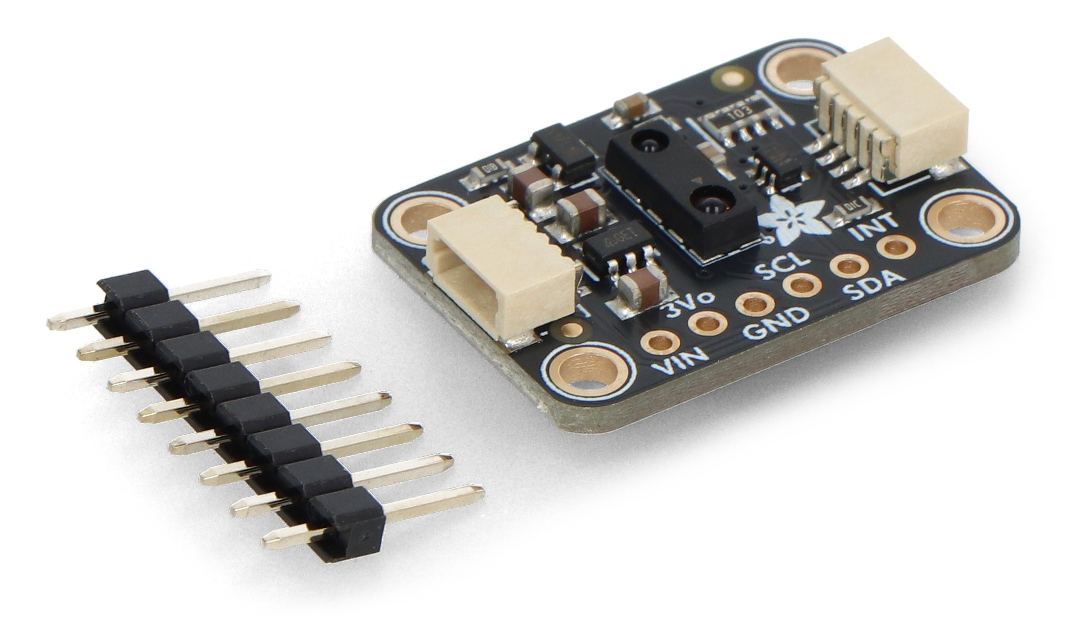

VCNL4200 - czujnik odległości IR i natężenia światła ALS - STEMMA QT / Qwiic - Adafruit 6064.

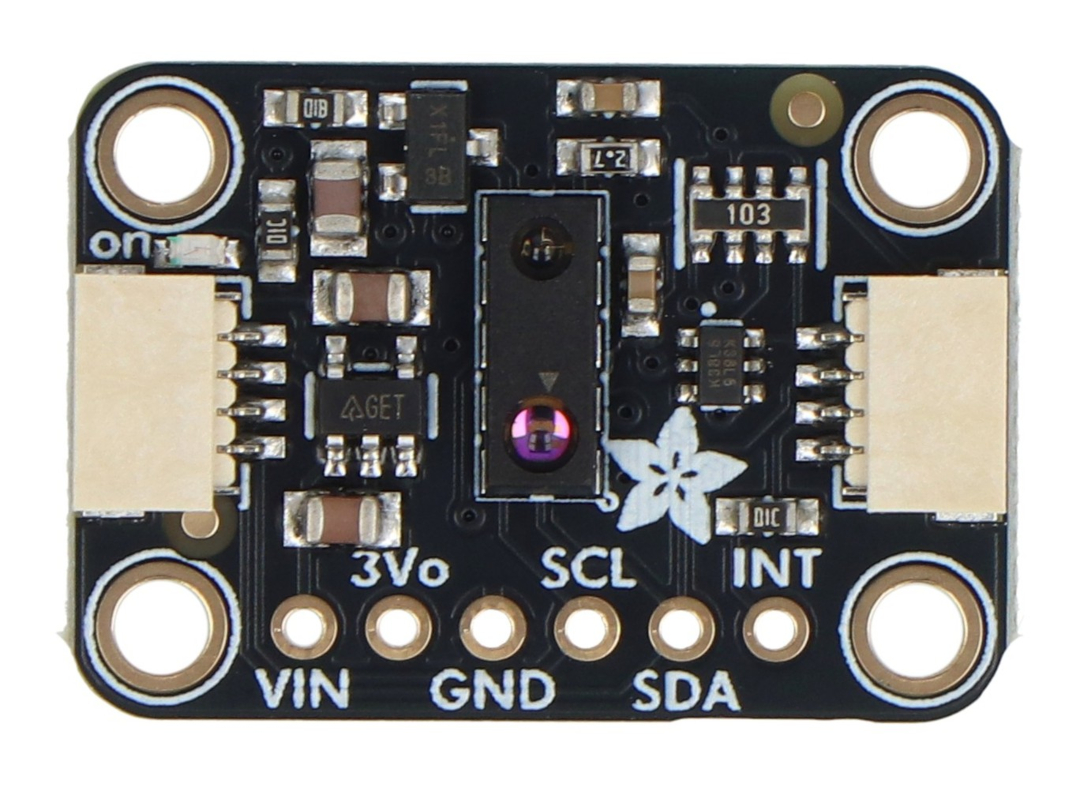

Czujnik posiada złącza STEMMA QT / Qwiic ułatwiające podłączenie.
Główne cechy czujnika
- Pomiar zbliżenia IR: wykrywanie obiektów w odległości od 0 m do 1,5 m
- Czujnik światła ALS: pomiar natężenia oświetlenia od 0,003 lx do 1573 lx
- Interfejs I2C: szybka komunikacja z mikrokontrolerami i komputerami jednopłytkowymi
- Kompatybilność z 3,3 V i 5 V: wbudowany układ dopasowania poziomów logicznych
- Złącza STEMMA QT / Qwiic: możliwość podłączenia bez konieczności lutowania
- Programowalne przerwania: obsługa progów pomiarowych dla zbliżenia i natężenia światła
- Konfigurowalne parametry pracy: regulacja czasu integracji, prądu diody IR, współczynnika wypełnienia i liczby impulsów
- Kompensacja światła otoczenia: zwiększona odporność na zakłócenia świetlne
- Odporność na migotanie oświetlenia fluorescencyjnego: stabilniejsze pomiary natężenia światła

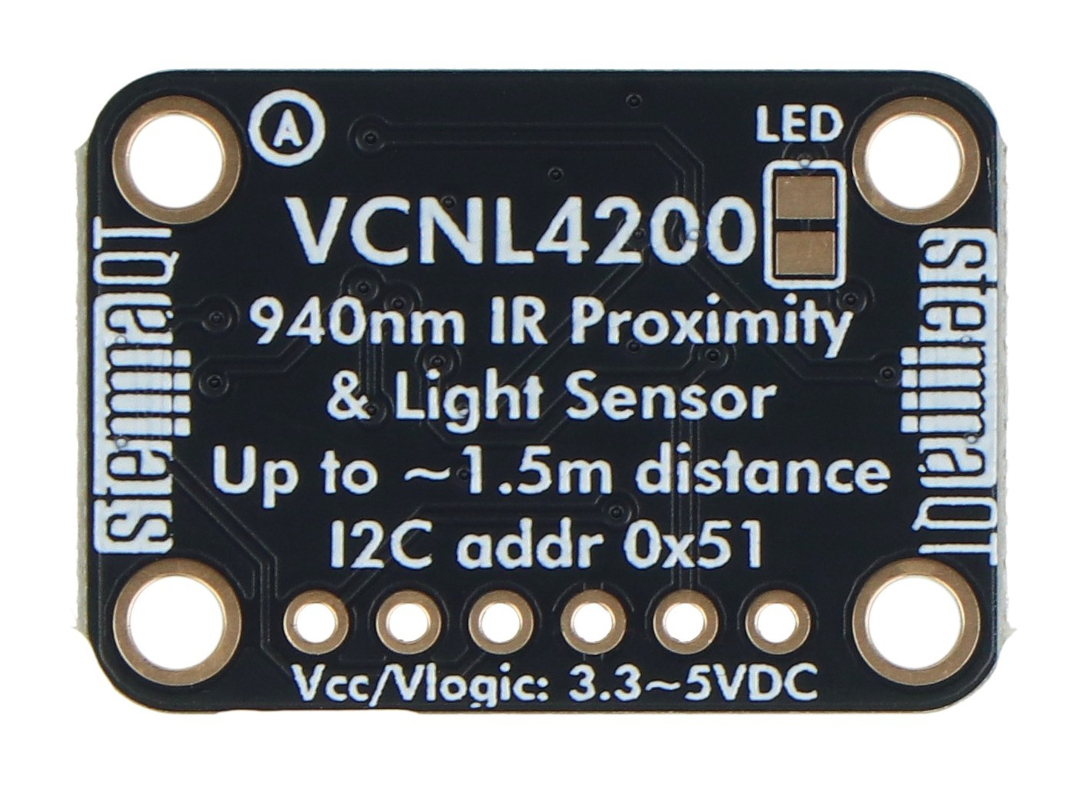

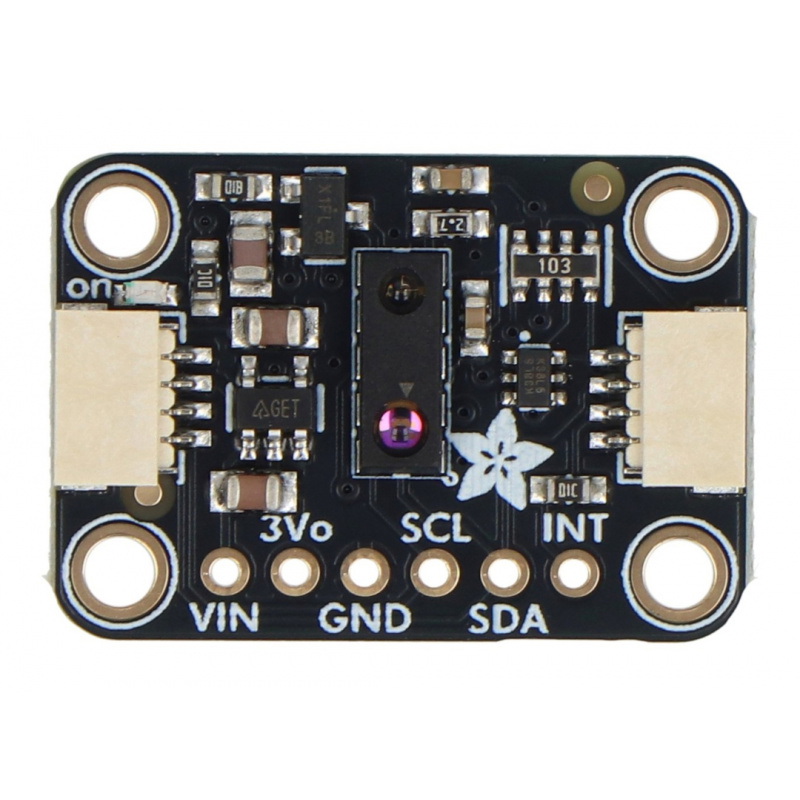

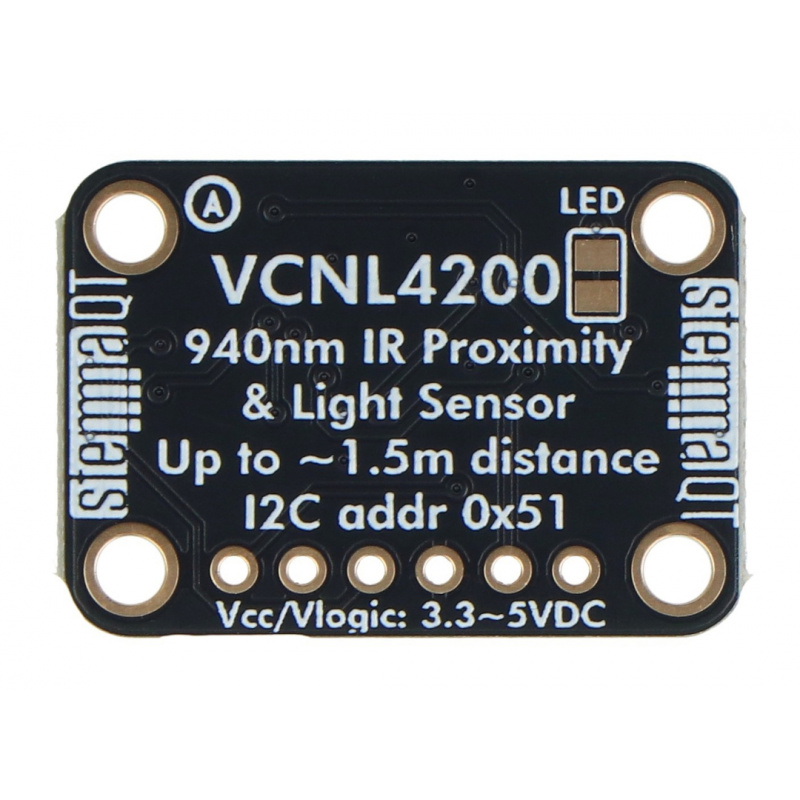

Wyprowadzenia czujnika VCNL4200 i komunikacja I2C
Moduł komunikuje się za pomocą magistrali I2C z domyślnym adresem 0x51. Na płytce znajdują się standardowe wyprowadzenia VIN, GND, SDA i SCL oraz dwa złącza STEMMA QT / Qwiic, które umożliwiają szybkie łączenie modułów w jednej magistrali bez użycia lutownicy. Dodatkowo dostępne jest wyprowadzenie INT, które pozwala generować przerwania po przekroczeniu zadanych progów natężenia światła lub poziomu zbliżenia. Moduł może być zasilany napięciem od 3,3 V do 5 V, dzięki czemu współpracuje z popularnymi platformami takimi jak Arduino, Raspberry Pi, ESP32, RP2040, Feather czy inne mikrokontrolery wyposażone w interfejs I2C.

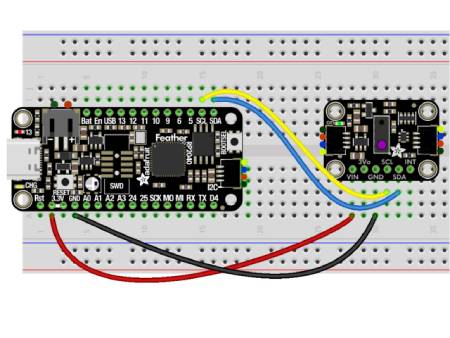

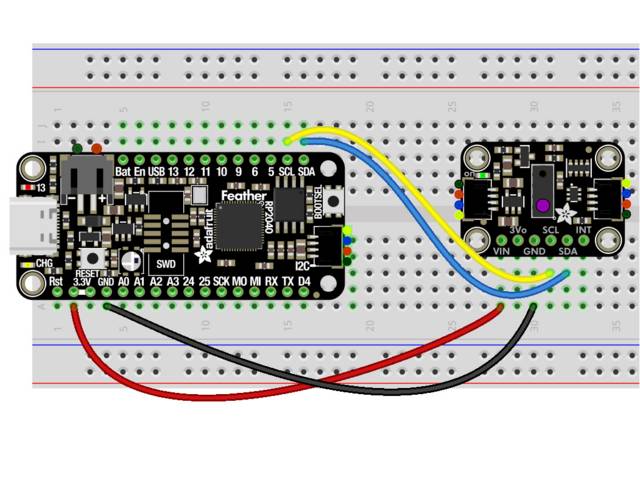

Przykład podłączenia.
VCNL4200 współpracuje z poziomami logicznymi 3,3 V (Feather / Raspberry Pi) lub 5 V (Arduino / Metro328).
Programowanie i obsługiwane platformy
Producent udostępnia gotowe biblioteki dla środowisk Arduino, CircuitPython oraz Python. Dzięki temu integracja czujnika z projektem jest szybka i nie wymaga tworzenia sterowników od podstaw. W środowisku Arduino dostępna jest biblioteka Adafruit_VCNL4200 pozwalająca na odczyt danych z czujnika zbliżeniowego, czujnika światła oraz konfigurację parametrów pracy. Użytkownicy CircuitPython i Python mogą korzystać z biblioteki Adafruit_CircuitPython_VCNL4200, która umożliwia łatwy odczyt wartości natężenia światła i danych zbliżeniowych zarówno na mikrokontrolerach, jak i komputerach jednopłytkowych takich jak Raspberry Pi. Moduł jest również wspierany przez platformę Adafruit IO WipperSnapper, pozwalającą budować projekty IoT bez pisania kodu.
Specyfikacja techniczna czujnika
- Układ scalony: Vishay VCNL4200
- Interfejs komunikacyjny: I2C
- Domyślny adres I2C: 0x51
- Napięcie zasilania: od 3,3 V do 5 V
- Typ czujnika odległości: podczerwień IR
- Długość fali emitera IR: 940 nm
- Zakres pomiaru zbliżenia: od 0 m do 1,5 m
- Typowy użyteczny zakres pracy: od 50 cm do 100 cm
- Zakres pomiaru natężenia światła: od 0,003 lx do 1573 lx
- Minimalna rozdzielczość pomiaru światła: 0,003 lx
- Programowalne przerwania: tak
- Regulacja czasu integracji: tak
- Regulacja prądu diody IR: tak
- Regulacja liczby impulsów pomiarowych: tak
- Złącza STEMMA QT / Qwiic: 2 szt.
- Wyprowadzenie przerwania INT: tak
- Wymiary: 25,6 x 17,7 x 4,8 mm
- Masa: 1,9 g
Zawartość zestawu
- 1x Moduł Adafruit VCNL4200 - czujnik zbliżeniowy IR dalekiego zasięgu i natężenia oświetlenia - STEMMA QT / Qwiic

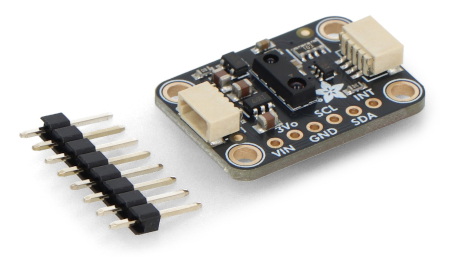

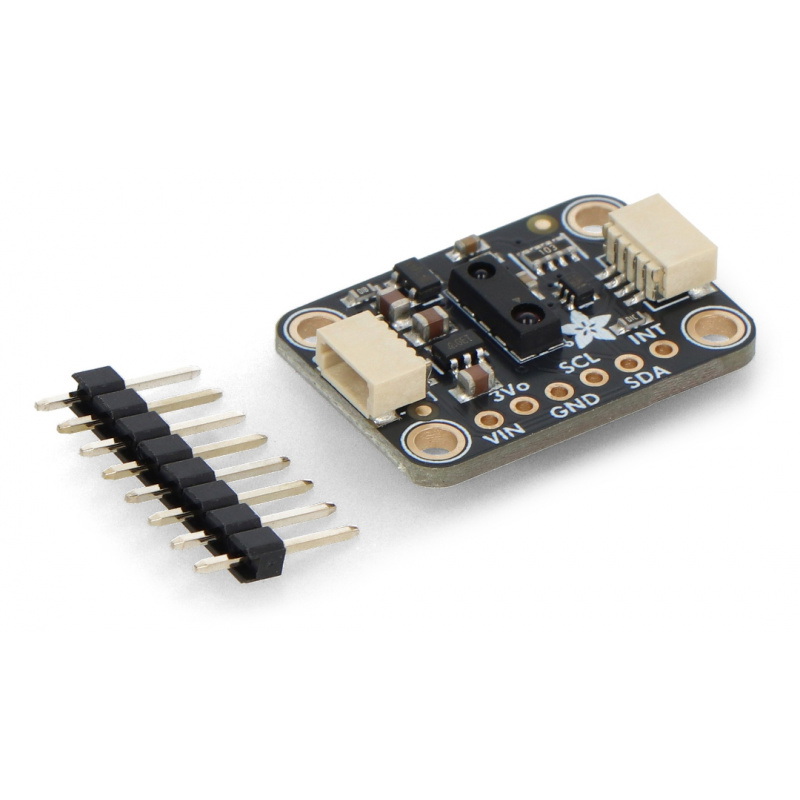

Elementy wchodzące w skład zestawu.
