Opis produktu: Arduino UNO Media Carrier - ASX00083
Nakładka Arduino UNO Media Carrier została zaprojektowana z myślą o szybkiej rozbudowie UNO Q i VENTUNO Q o obsługę obrazu i dźwięku wysokiej jakości. Moduł łączy się z płytką bazową przez złącza JMEDIA oraz JMISC, które dzięki konstrukcji typu passthrough pozwalają na dalsze piętrowanie modułów bez blokowania pinów jednostki głównej. Do dyspozycji są dwa złącza dla kamer MIPI CSI 22-pin 4-lane, jedno złącze dla wyświetlacza MIPI DSI 22-pin 4-lane oraz trzy gniazda jack 3,5 mm. To rozwiązanie idealne do budowy systemów AI, urządzeń HMI, instalacji interaktywnych oraz prototypów produktów wykorzystujących analizę obrazu i dźwięku.

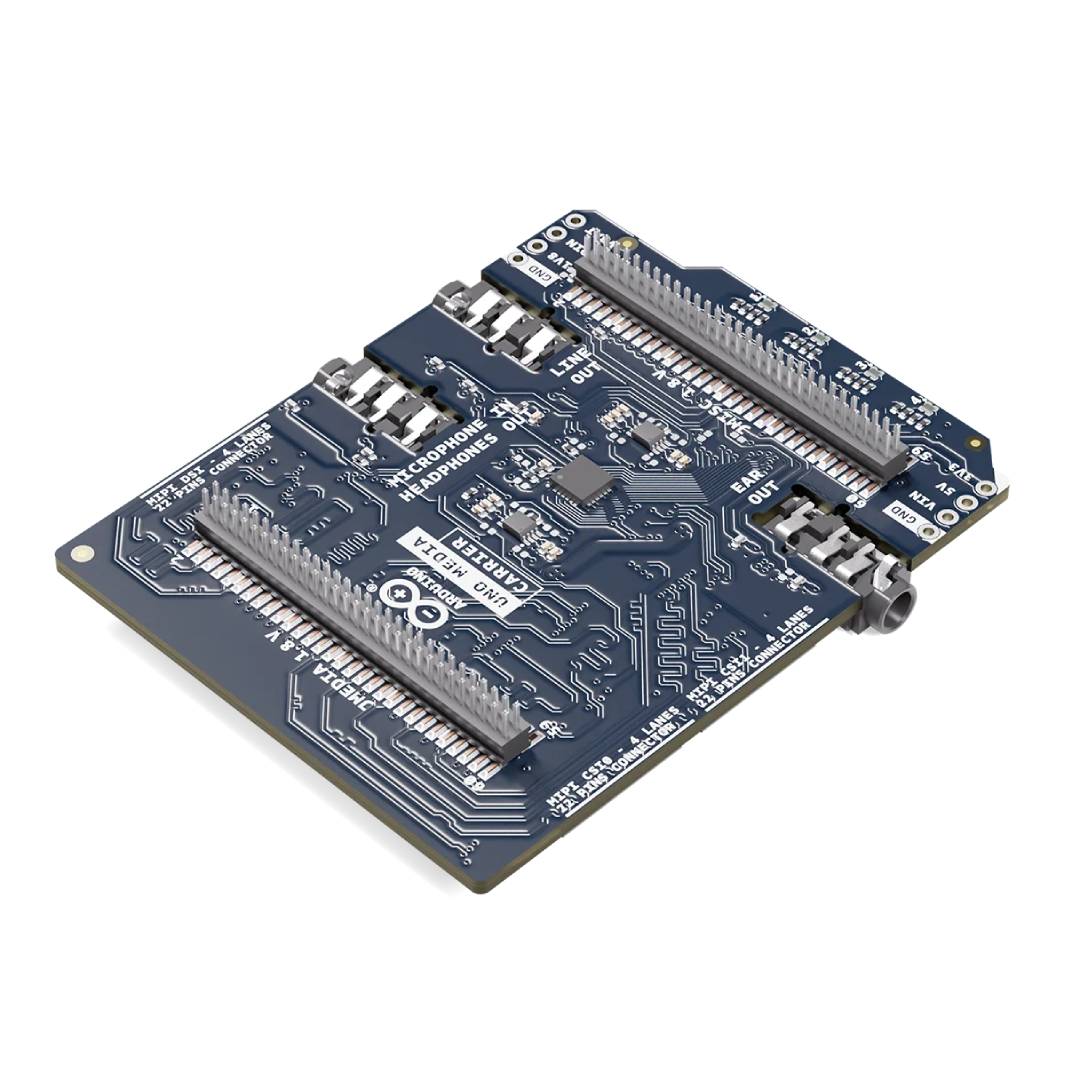

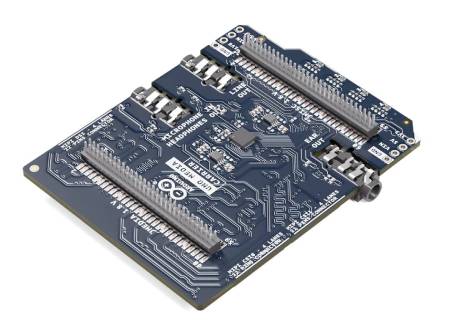

Arduino UNO Media Carrier - ASX00083.

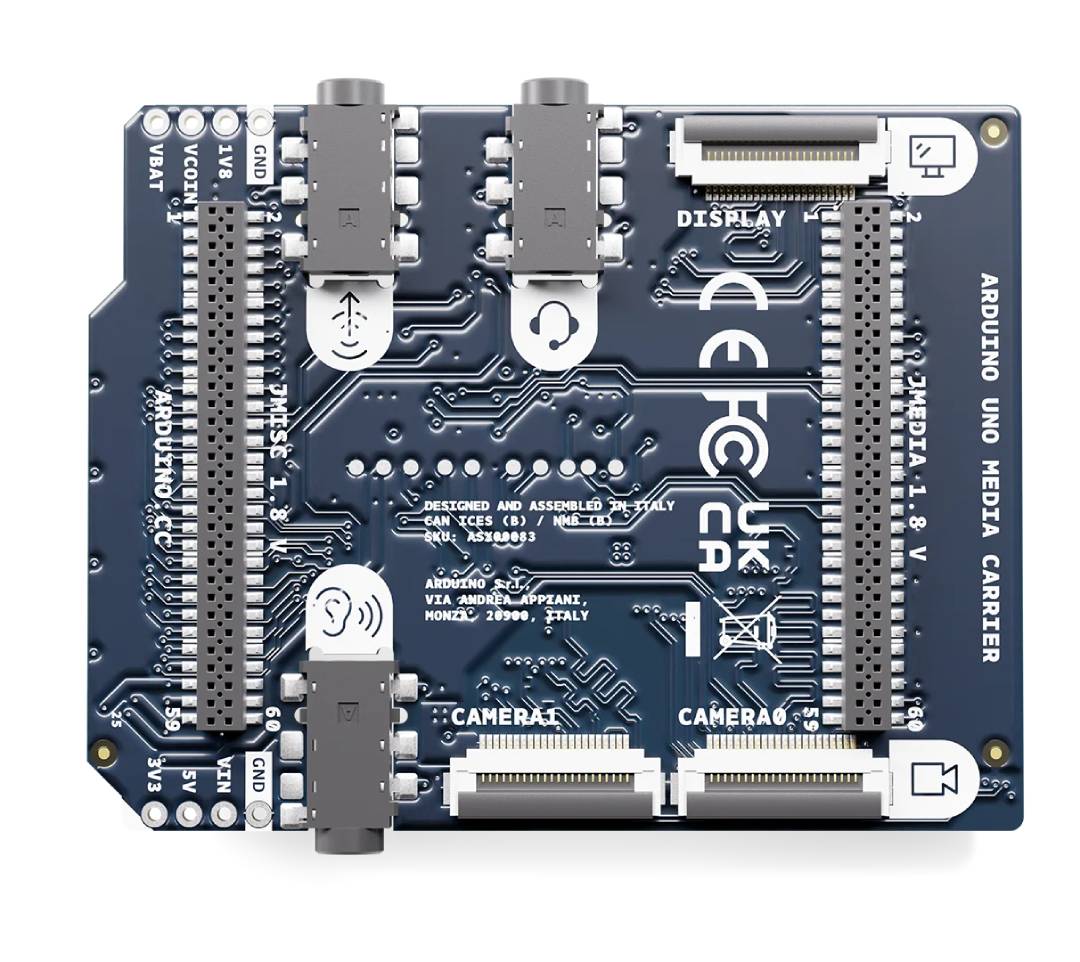

Dzięki złączom MIPI CSI oraz MIPI DSI, nakładka umożliwia budowę systemów wizyjnych z dwiema kamerami oraz bezpośrednie podłączenie wyświetlaczy dotykowych.
Główne cechy Arduino UNO Media Carrier
- Kompatybilność z Arduino UNO Q i VENTUNO Q: moduł został opracowany specjalnie do współpracy z tymi płytkami
- 2 złącza MIPI CSI 22-pin 4-lane: umożliwiają podłączenie dwóch kamer i realizację projektów stereo vision, śledzenia obiektów oraz analizy obrazu z wielu perspektyw
- 1 złącze MIPI DSI 22-pin 4-lane: pozwala podłączyć kompatybilny wyświetlacz i tworzyć interfejsy wizualne bez dodatkowych adapterów
- 3 gniazda audio 3,5 mm: do dyspozycji są MIC-IN / Headphones Out, Line Out oraz Ear Out
- Konstrukcja passthrough: wszystkie piny pozostają dostępne do dalszej rozbudowy układu o kolejne moduły i peryferia
- Obsługa popularnych akcesoriów: moduł współpracuje z wybranymi kamerami zgodnymi z Raspberry Pi oraz wyświetlaczami MIPI DSI
- Przyjazny do prototypowania: umożliwia szybkie przejście od koncepcji do testów bez projektowania własnej płytki PCB
- Wsparcie dla aplikacji AI i edge computing: nadaje się do budowy inteligentnych kiosków, systemów wizyjnych, urządzeń edukacyjnych i instalacji interaktywnych
Zastosowania Arduino UNO Media Carrier
Arduino UNO Media Carrier sprawdzi się wszędzie tam, gdzie potrzebna jest jednoczesna obsługa ekranu i dźwięku. Moduł można wykorzystać do budowy systemów rozpoznawania obiektów, stanowisk do analizy obrazu, inteligentnych wyświetlaczy reklamowych oraz interaktywnych ekspozycji muzealnych. Będzie też dobrym wyborem w edukacji, laboratoriach badawczych i podczas szybkiego prototypowania urządzeń multimedialnych opartych na AI. W robotyce nośnik może obsługiwać układy z dwiema kamerami do mapowania głębi i nawigacji. W automatyce ułatwia tworzenie systemów inspekcji jakości, identyfikacji obiektów oraz monitoringu. W projektach konsumenckich może stanowić bazę dla inteligentnych luster, kiosków samoobsługowych, urządzeń głosowych i prototypów systemów wizyjnych.

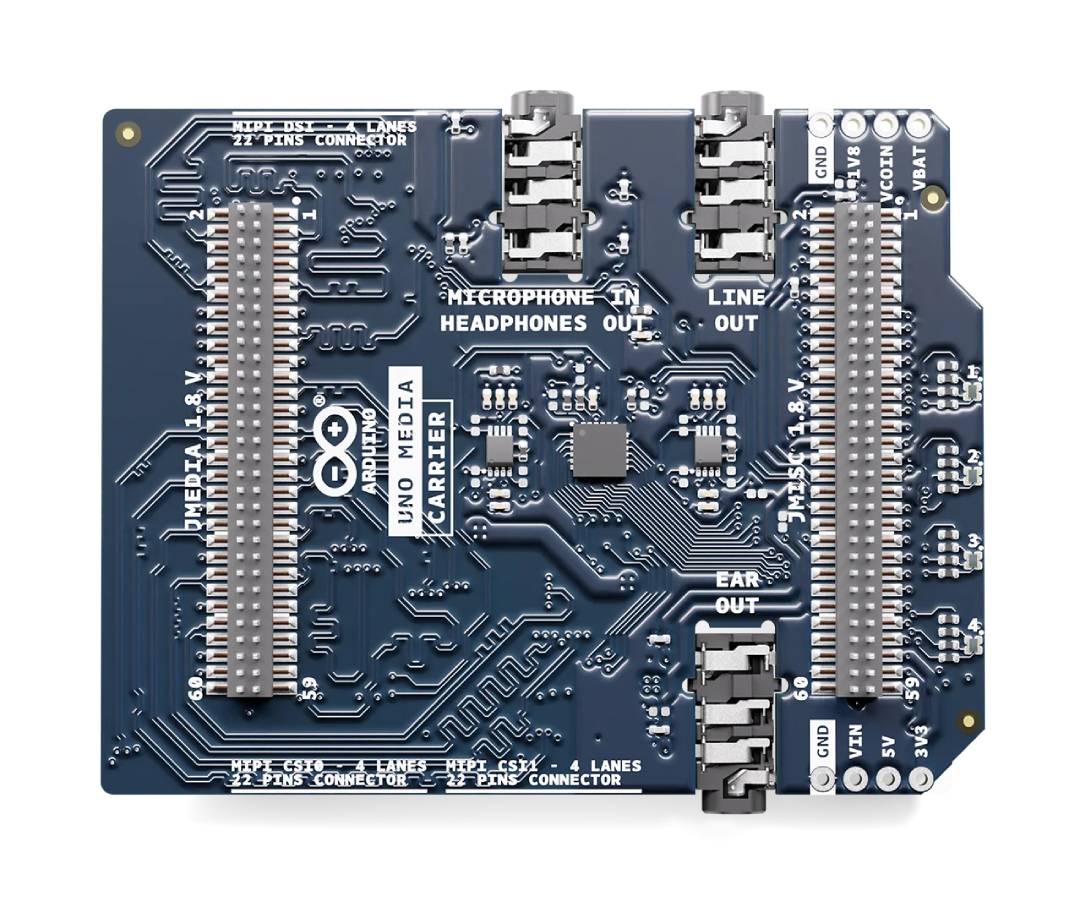

Wyposażona w trzy gniazda jack 3,5 mm, nakładka zapewnia pełne wsparcie dla audio.

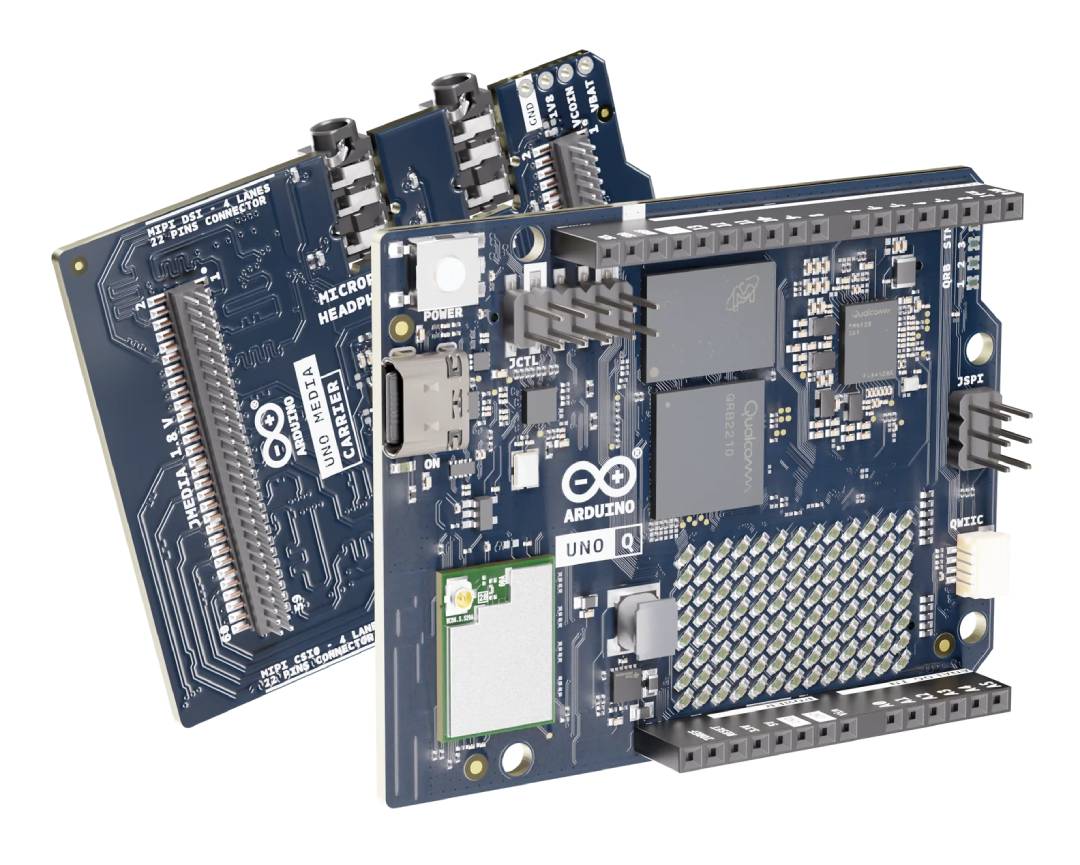

Arduino UNO Media Carrier w prosty sposób wzbogaca płytki Arduino UNO Q oraz VENTUNO Q o obsługę obrazu i dźwięku wysokiej jakości.
Specyfikacja techniczna Arduino UNO Media Carrier
- Kompatybilne płytki: Arduino UNO Q, VENTUNO Q
- Złącza kamer: 2 x MIPI CSI, 22-pin, 4-lane
- Złącze wyświetlacza: 1 x MIPI DSI, 22-pin, 4-lane
- Kompatybilność kamer: kamery oparte na IMX219, w tym wybrane moduły zgodne z Raspberry Pi
- Kompatybilność wyświetlacza: Waveshare 8-DSI-TOUCH-A oraz wybrane wyświetlacze zgodne z MIPI DSI
- Złącza audio: 1 x MIC-IN / Headphones Out 3,5 mm, 1 x Line Out 3,5 mm, 1 x Earphones Out 3,5 mm
- Złącza do komunikacji z płytką hosta: JMEDIA, JMISC
- Dostępne interfejsy: I2C, MIPI CSI, MIPI DSI, PSSI, GPIO, sygnały audio
- Napięcie wejściowe VIN: od 7 V do 24 V DC
- Napięcie VCOIN: 3 V DC, maks. 3,6 V DC
- Poziomy logiczne: sygnały SoC 1,8 V DC, sygnały MCU 3,3 V DC
- Zalecana temperatura pracy: od -10°C do 60°C
- Format płytki: zgodny z UNO
- Wymiary: 68,58 x 53,34 mm
Zawartość zestawu
- 1x Arduino UNO Media Carrier
