Opis produktu: Arduino Portenta Cat. M1/NB IoT GNSS Shield - nakładka LPWAN/GNSS - ASX00027
Nakładka przeznaczona do modułu Arduino Portenta H7, umożliwia komunikację LPWAN w standardzie Cat. M1 / NB IoT oraz pozycjonowanie GNSS. Moduł oparty został na układzie Cinterion TX62, zaprojektowanym do wysokowydajnych, energooszczędnych aplikacji IoT dla zapewnienia zoptymalizowanej przepustowości oraz wydajności. Nakładka może być również stosowana z płytkami Arduino z serii MKR. Portenta Cat. M1/NB IoT GNSS Shield umożliwia rozwój aplikacji do śledzenia i zdalnego monitorowania w połączeniu z wydajną płytką Arduino Portenta H7.
Nakładka do Arduino Portenta.Główne cechy nakładki Arduino Portenta Cat. M1/NB IoT GNSS
- Rozszerza Arduino Portenta o komunikację NB-IoT, Cat. M1 oraz pozycjonowanie GNSS
- Zmienia możliwości komunikacji, bez konieczności wymiany płytki
- Zmniejszenie wymagań dotyczących szerokości pasma komunikacyjnego w aplikacjach IoT
- Moduł niskiego poboru mocy
- Implementuje niewielką, wieloprotokołową bramkę (H7 WiFi - BT + NB-IoT/Cat. M1)
- Kompatybilna z serią płytek Arduino MKR
| Potrzeby klientów | Miejsce docelowe | Wartość | Przypadki zastosowania |
|---|---|---|---|
| Monitoring pojazdów pozadrogowych w krytycznym środowisku |
kopalnie, rolnictwo |
|
|
| Monitorowanie wartościowych towarów całego łańcucha dostaw | GDO, handel detaliczny, dostawy usług, opieka zdrowotna |
|
|
| Monitoring niewielkich rozmiarów floty pojazdów | zarządzanie flotą, car-sharing |
|
|
| Monitorowanie liczników mediów i sterowanie koncentratorami liczników | narzędzia |
|
|
| Zapewnienie działania bankomatów i automatów sprzedających w odległych środowiskach | gminy, banki, automaty sprzedające |
|
|
| Monitorowanie zdalnych infrastruktur | firmy naftowe i gazowe, przedsiębiorstwa użyteczności publicznej, dystrybutorzy energii |
|
|
Przykłady zastosowania nakładki
- Zdalny monitoring - wykorzystując funkcje łączności, można w prosty sposób dodać łączność komórkową do płytek Portenta podłączonych do lokalnych czujników.
- Przemysł i rolnictwo: detektory gazów, tester PH gleby, czujnik optyczny, system alarmowy maszyn, sterowniki nawadniania, pułapki na owady.
- Placówki publiczne, inteligentne miasta: pomiar wody / gazu, inteligentny system parkingowy, hydrant przeciwpożarowy, czujnik dymu, kosz na śmieci, oświetlenie uliczne.
- Śledzenie zasobów - dodaje możliwości śledzenia do dowolnego zasobu, łącząc wydajność i funkcje obliczeń brzegowych płytek z rodziny Portenta, umożliwiając pozycjonowanie GPS dzięki funkcji GNSS.
- Życie codzienne: śledzenie osób / zwierząt / cennych towarów.
- Zarządzanie flotą pojazdów przemysłowych: pług śnieżny, ciągnik, spychacz, wózki widłowe, AGV.
Nakładka łączności bezprzewodowej i lokalizacji do Arduino Portenta.

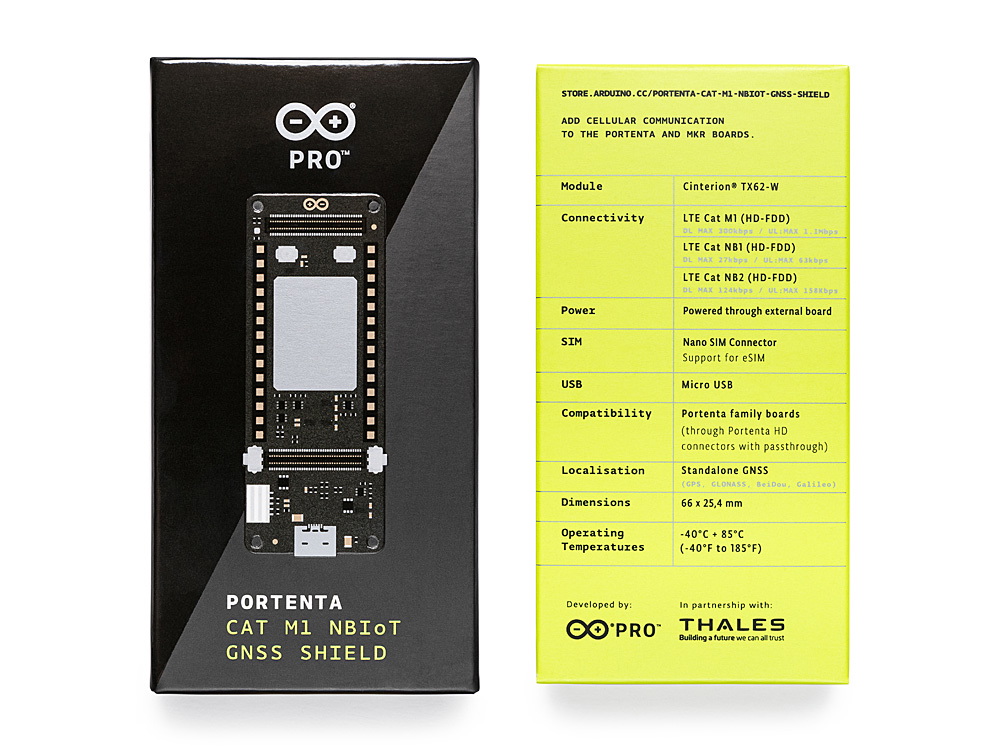

Arduino Portenta Shield.Specyfikacja nakładki Arduino Portenta Cat. M1/NB IoT GNSS
- Łączność:

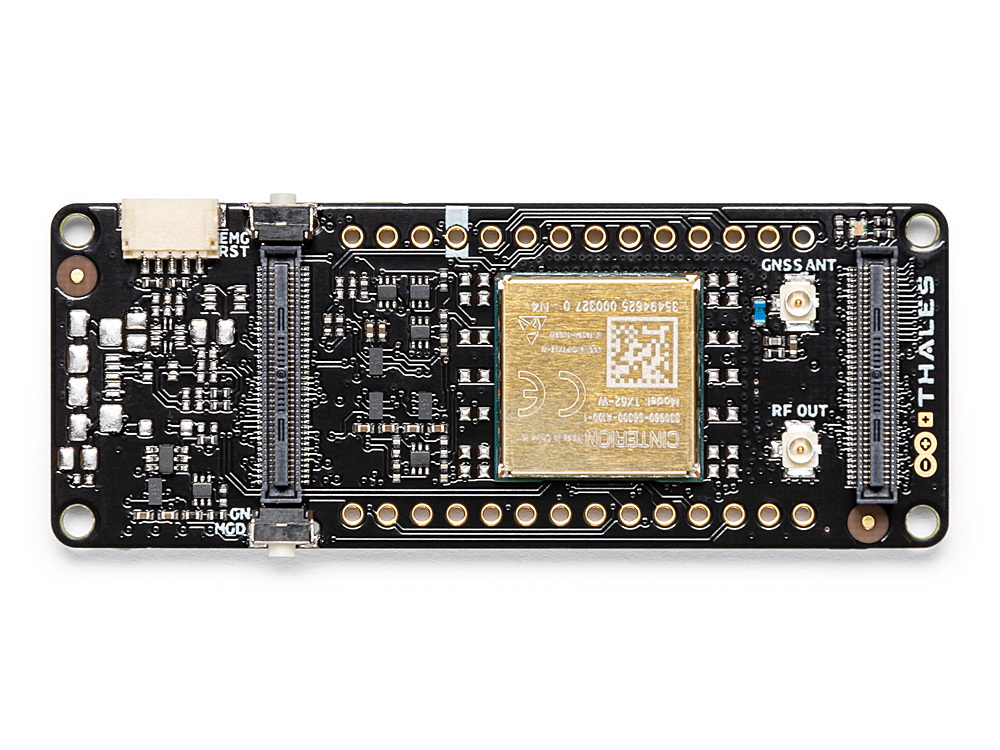

- Cinterion TX62
- NB-IoT - LTE Cat. M1
- 3GPP Rel.14 Compliant Protocol LTE Cat. M1/NB1/NB2
- UMTS BANDS: 1 / 2 / 3 / 4 / 5 / 8 / 12(17) / 13 / 18 / 19 / 20 / 25 / 26 / 27 / 28 / 66 / 71 / 85
- LTE Cat.M1 DL: max. 300 kbps, UL: max. 1.1 Mbps
- LTE Cat.NB1 DL: max. 27 kbps, UL: max. 63 kbps
- LTE Cat.NB2 DL: max. 124 kbps, UL: max. 158 kbps
- SMS:
- Tryb tekstowy z punktu do punktu (MT) oraz mobilny z sieci komórkowej (MO)
- Protocol Data Unit (PDU) Mode
- Wspierane lokalizacje: GNSS capability (GPS/BeiDou/Galileo/GLONASS)
- Inne:
- wbudowane adresy TCP/IP IPv4 i IPv6
- serwisy internetowe: TCP server/client, UDP client, DNS, Ping, HTTP client, FTP client, MQTT client Secure Connection with TLS/DTLS Secure boot
- Temperatura pracy: od -40°C do 85°C
- Wymiary: 66 x 25,4 mm
Wejdź w świat IoT z płytką Arduino Portenta Cat. M1/NB-IoT
Nawet najmniejsze elementy elektroniczne mogą umożliwić sprawną komunikację z różnymi urządzeniami. To właśnie zadanie, które realizuje płytka Arduino Portenta Cat. M1/NB-IoT przeznaczona do zastosowań IoT. Postaw na najnowsze rozwiązania w swoich projektach i przygotuj innowacyjne układy o różnorodnym zastosowaniu.
Płytka Arduino Portenta Cat. M1/NB-IoT obsługuje zarówno nowe protokoły komunikacyjne, takie jak NB-IoT, jak i sprawdzone rozwiązania w postaci HTTP, TCP i FTP.
Profesjonalne komponenty od Arduino
Arduino to jedna z najpopularniejszych płytek PCB do tworzenia własnych projektów z zakresu elektroniki. Wśród propozycji tego producenta warto wyróżnić Arduino seria Portenta – oryginalne płytki możesz znaleźć w sklepie Botland.
Komponenty z oficjalnej dystrybucji cechują się nie tylko wysoką trwałością i świetną jakością wykonania, lecz także pełnym dostosowaniem do parametrów samego modułu Arduino. Dzięki temu możesz mieć pewność, że projekt przygotowany z nakładką LPWAN/GNSS będzie funkcjonować w pełni poprawnie.
