Opis produktu: Arduino Pro Mini 328 - 3.3V/8MHz
Arduino Pro Mini oparte jest na popularnym module Uno. Płytka zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 8 analogowych wejść. Układ taktowany jest sygnałem zegarowym o częstotliwości 8 MHz, pracuje z napięciem 3,3V, posiada 32 kB pamięci programu Flash oraz 2 kB pamięci operacyjnej SRAM. W odróżnieniu od Arduino Pro, wersja Arduino Pro Mini nie posiada żadnych konektorów, dzięki czemu zachowuje niewielkie rozmiary. Użytkownik sam decyduje, których wyprowadzeń będzie potrzebował.

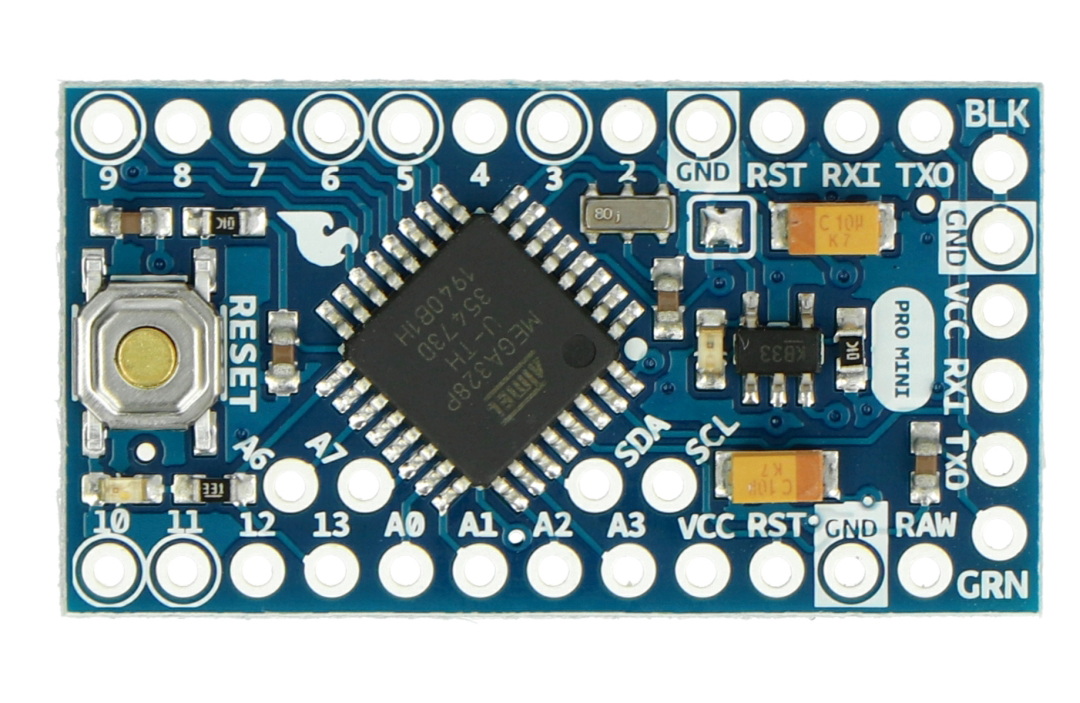

Arduino Pro Mini 328. |

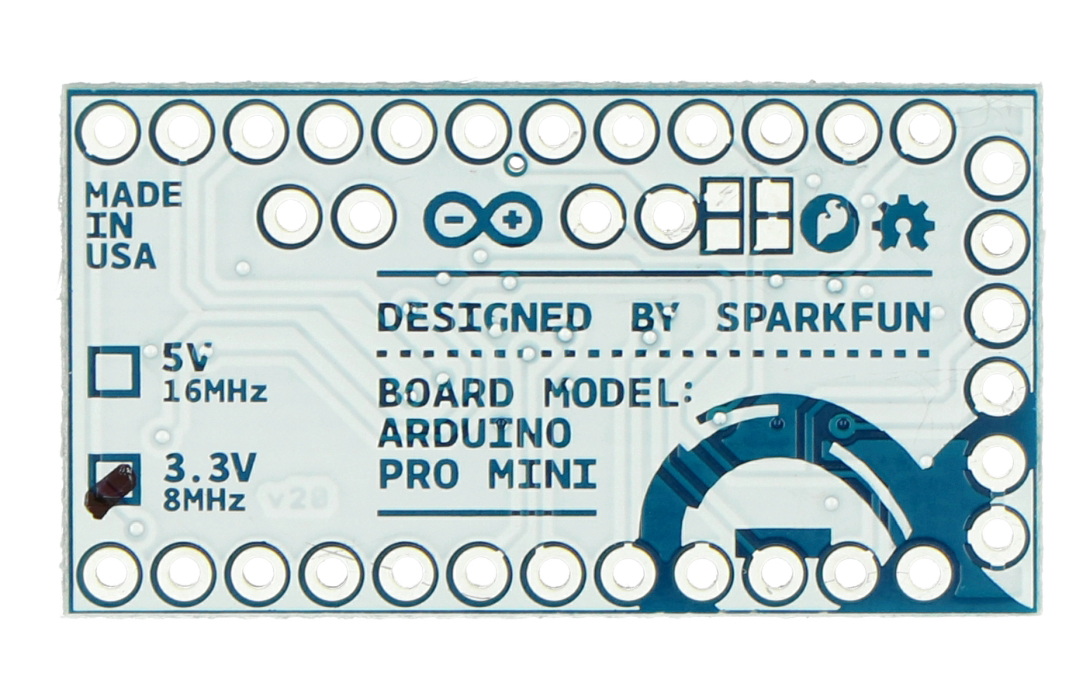

Ta wersja pracuje z napięciem 3,3 V na częstotliwości 8 MHz. W naszej ofercie znajdziesz również moduł Pro Mini 5 V / 16 MHz. Do zaprogramowania płytki niezbędny jest konwerter USB - UART. |

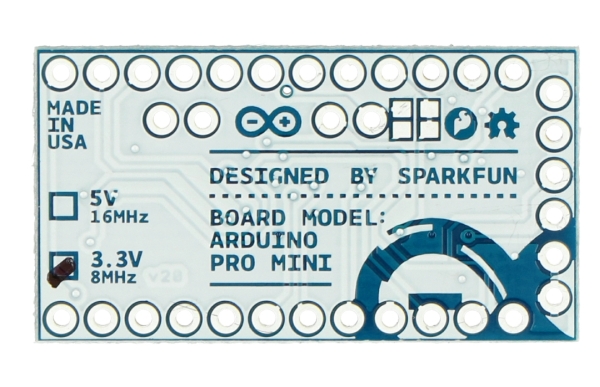

Moduł został wykonany na laminacie o grubości 0,8 mm.
Specyfikacja techniczna: Arduino Pro Mini 328 - 3.3V/8MHz
- Napięcie zasilania: od 3,35 V do 12 V
- Mikrokontroler: ATmega328
- Maksymalna częstotliwość zegara: 8 MHz
- Pamięć SRAM: 2 kB
- Pamięć Flash: 32 kB (5 kB zarezerwowane dla bootloadera)
- Pamięć EEPROM: 1 kB
- Piny I/O: 14
- Kanały PWM: 6
- Ilość wejść analogowych: 8
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Zabezpieczenie przeciw przepływowi zbyt dużego prądu
- Moduł wykonany na laminacie o grubości 0,8 mm
- Masa poniżej 2 g
- Wymiary: 33 x 18 mm
Zasilanie
Jeśli napięcie zasilania jest wyższe niż 3,3 V należy je podłączyć do wyprowadzenia RAW, które jest połączone ze stabilizatorem. VCC jest połączone bezpośrednio z pinami mikrokontrolera, podłączenie napięcia wyższego niż 3,3 V może trwale uszkodzić układ.
Programowanie
Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko dostarczane przez producenta. Ta płytka nie posiada układu kontrolującego interfejs USB. Dlatego do programowania niezbędna jest przejściówka UART - USB.
Arduino Pro Mini 328 - 3.3V/8MHz - SparkFun DEV-11114
Kompaktowy moduł Arduino Pro Mini 328 do prawidłowego działania wykorzystuje napięcie 3.3V. Brak wlutowanych złączy sprawia, że użytkownik może dowolnie podłączyć m.in. przewody o zróżnicowanej orientacji.
Płytka jest przeznaczona m.in. dla początkujących elektroników, a także dla osób, które dopiero rozpoczynają naukę elektroniki. Arduino Pro Mini obsługuje automatyczne resetowanie, a także oferuje możliwość bezpośredniego połączenia z popularną płytką FTDI Basic Breakout.
Czym jeszcze wyróżnia się moduł Arduino Pro Mini 328 - 3.3V/8MHz firmy SparkFun DEV-11114?
Opisywana płytka ma wbudowany precyzyjnie działający regulator napięcia. Dzięki niemu, urządzenie można bezpiecznie zasilać prądem o napięciu do 12VDC.
