Opis produktu: A608 Carrier Board - płytka rozszerzeń do Nvidia Jetson Orin NX / Nano - Seeedstudio 105110001
A608 Jetson Carrier Board to wszechstronna płytka rozszerzeń dla modułów Nvidia Jetson Orin NX i Orin Nano, która znajduje zastosowanie w obszarach takich jak robotyka, analiza wideo czy sztuczna inteligencja. Zawiera dwa porty Gigabit Ethernet, interfejsy M.2 (dla SSD, WiFi i 4G / 5G), cztery porty USB 3.2, złącza CSI dla dwóch kamer oraz port HDMI do wyświetlania obrazu. Posiada również porty do integracji z systemami zewnętrznymi, takie jak CAN, I2C, SPI oraz UART. Obsługuje zasilanie od 9 V do 20 V (maks. 60 W) oraz szeroki zakres temperatur pracy (od -25°C do 65°C). Posiada również slot RTC, porty audio, złącza dla mikrofonów i głośników, a także port wentylatora (PWM).
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi rozpoczęcie pracy z płytką rozszerzeń - sprawdź!.
A608 Carrier Board - płytka rozszerzeń do Nvidia Jetson Orin NX / Nano - Seeedstudio 105110001.

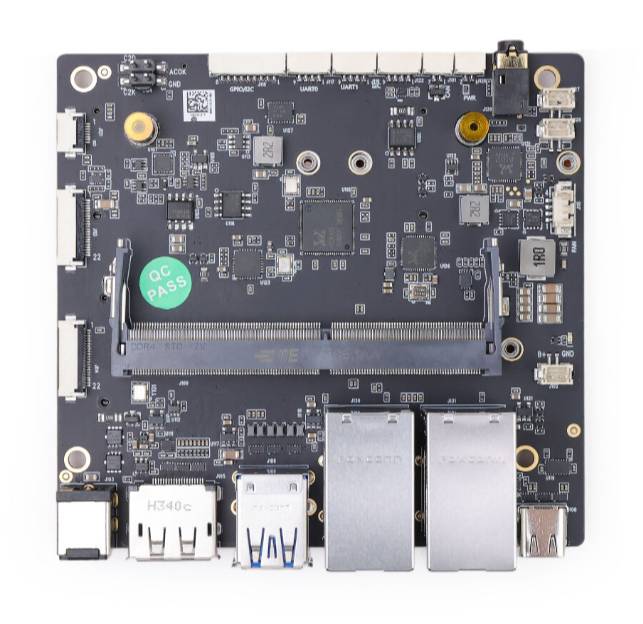

Płytka obsługuje moduły Nvidia Jetson Orin NX / Nano, umożliwiając podłączenie wielu urządzeń peryferyjnych.
Główne cechy płytki A608 Carrier Board
- Porty Gigabit Ethernet (2x): umożliwiają szybkie połączenie sieciowe, idealne do aplikacji wymagających dużej przepustowości danych
- Złącza M.2 (SSD, WiFi, 4G / 5G): zapewniają możliwość rozbudowy pamięci masowej i dodania modułów komunikacyjnych, takich jak WiFi, 4G i 5G
- Porty USB 3.2 (4x): umożliwiają podłączenie różnych urządzeń zewnętrznych z szybkim transferem danych
- Złącza CSI dla kamer (2x): umożliwiają podłączenie dwóch kamer, co pozwala na realizację zaawansowanych aplikacji wideo i wizji maszynowej
- Złącze HDMI: przeznaczone do wyświetlania obrazu, kompatybilne z monitorami i innymi urządzeniami wyświetlającymi
- Port CAN: umożliwia integrację z systemami komunikacji w czasie rzeczywistym, używanym w robotyce i automatyce
- Zakres zasilania od 9 V do 20 V (maks. 60 W): gwarantuje elastyczność w zakresie zasilania i możliwość pracy w różnych środowiskach
- Wsparcie dla funkcji I/O, UART, SPI, I2C: bogata oferta portów pozwala na łatwą integrację z różnorodnymi urządzeniami zewnętrznymi
Zastosowania płytki rozszerzeń
A608 Carrier Board idealnie sprawdza się w zaawansowanych aplikacjach AI, takich jak:
- Autonomiczne roboty mobilne (AMR) - dzięki bogatej ofercie portów I/O i wsparciu dla kamer, umożliwia integrację z robotami oraz urządzeniami autonomicznymi
- AI Video Analytics - złącza do kamer i wideo umożliwiają zastosowanie w inteligentnych systemach analizy obrazu w czasie rzeczywistym
- Machine Vision - integracja z kamerami oraz potężne zasoby obliczeniowe pozwalają na implementację zaawansowanych algorytmów wizji maszynowej
- Generative AI - obsługuje zadania wymagające dużej mocy obliczeniowej, wspierając generację treści przez AI

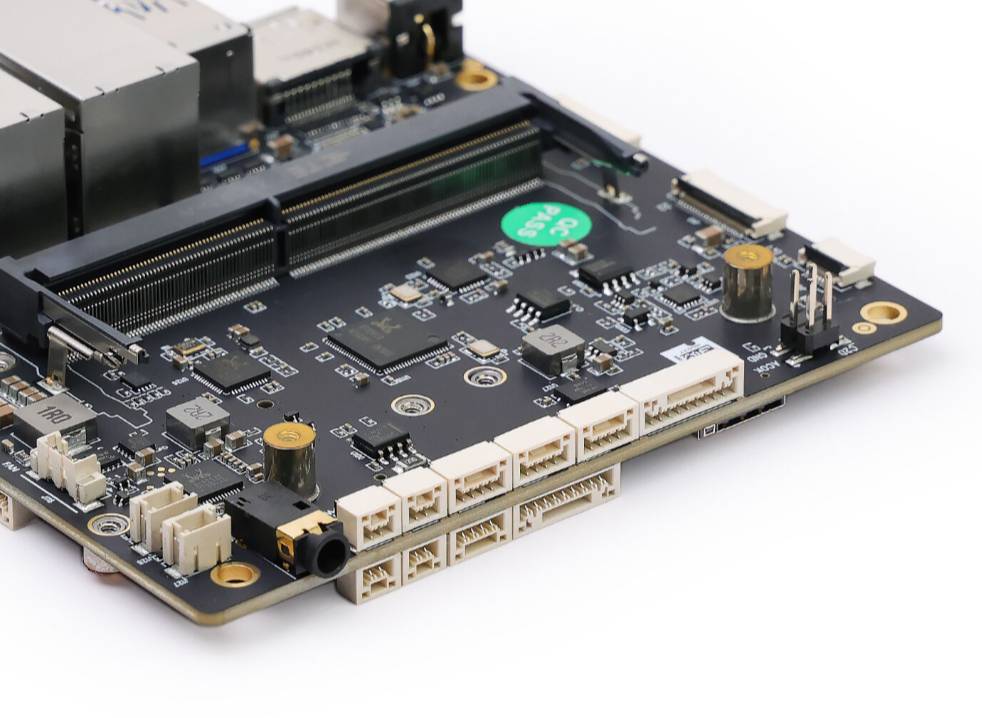

A608 Jetson Carrier Board jest wyposażona w liczne złącza.
Rozmieszczenie elementów na płytce.

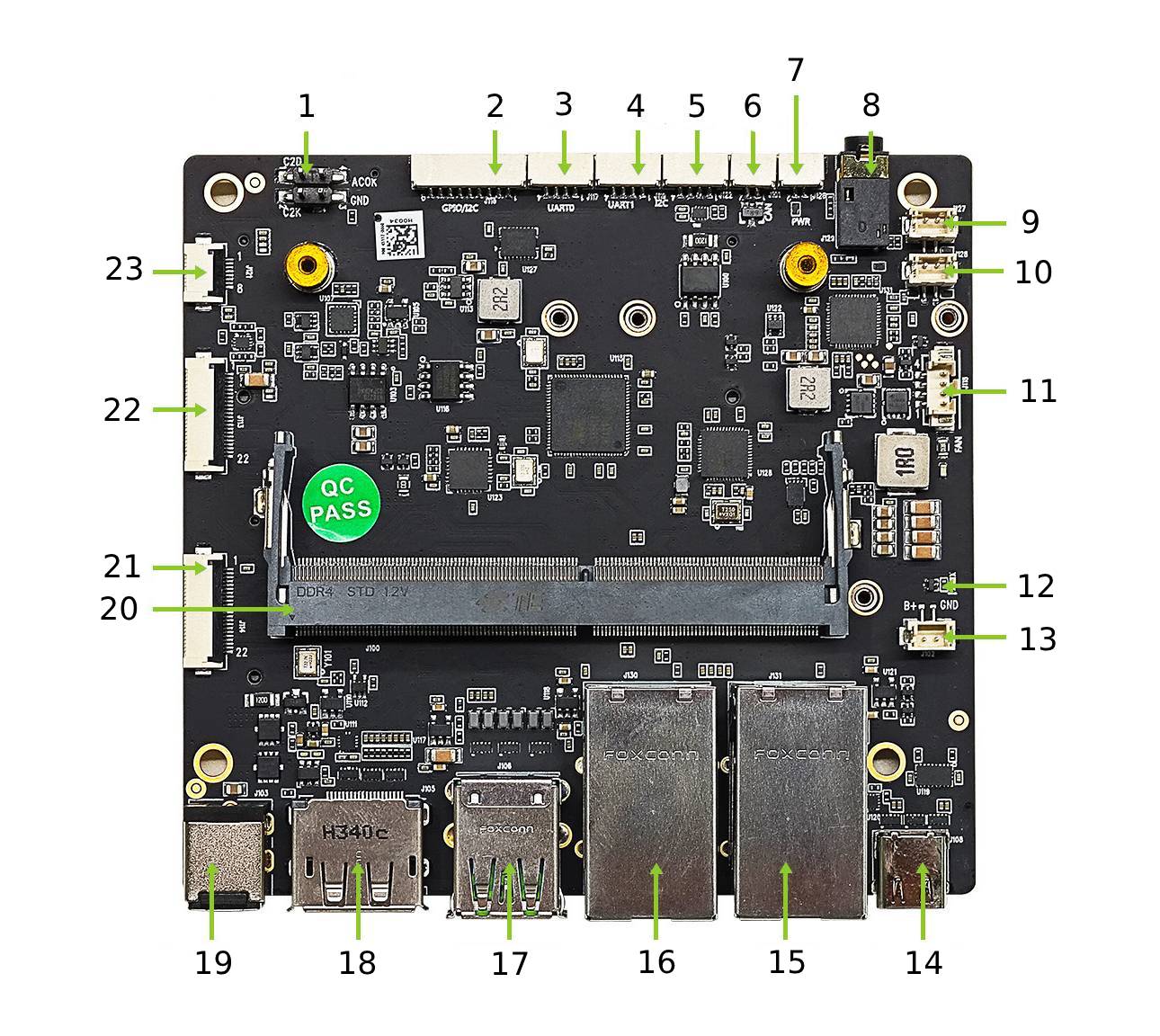

Rozkład elementów na górze płytki A608 Carrier Board
- Interfejs programowania mikrokontrolera
- Port wielofunkcyjny
- Interfejs UART
- Interfejs UART
- Interfejs I2C
- Interfejs CAN
- Przycisk zasilania
- Gniazdo audio
- Złącze głośnika
- Złącze głośnika
- Złącze wentylatora 5 V
- Wskaźnik LED
- Złącze RTC
- Port typu C (2.0 + 3.2)
- Port Ethernet
- Port Ethernet
- Port USB 3.2 (2x)
- Port DisplayPort
- Złącze DC Jack do zasilania płyty
- Złącze dla głównego modułu obliczeniowego - Nvidia Orin NX / Orin Nano
- Złącze kamery
- Złącze kamery
- Port wielofunkcyjny

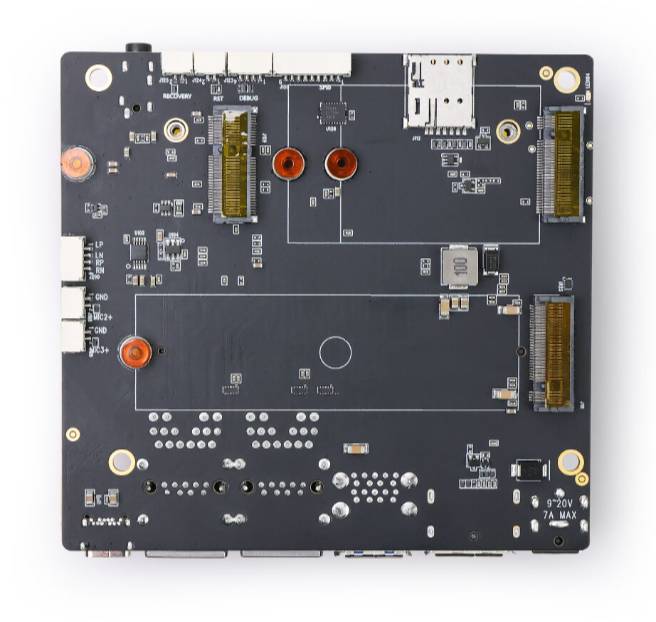

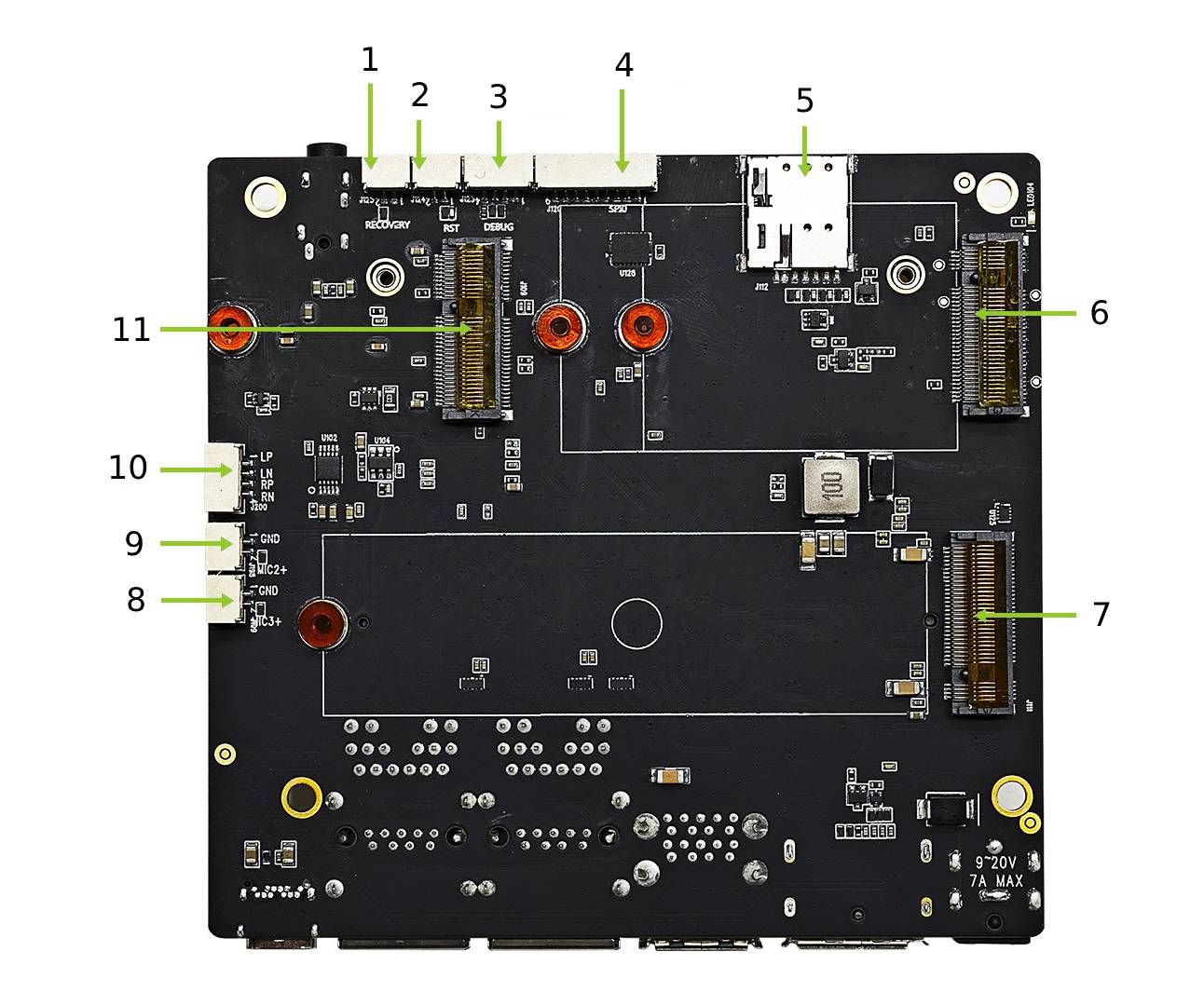

Rozkład elementów na spodzie płytki A608 Carrier Board
- Przycisk odzyskiwania
- Przycisk resetowania
- Interfejs UART
- Port wielofunkcyjny
- Gniazdo karty SIM
- Złącze M.2 dla modułów komunikacji 4G / 5G
- Złącze M.2 dla dysków SSD
- Złącze do podłączenia mikrofonów analogowych
- Złącze do podłączenia mikrofonów analogowych
- Złącze do odbierania sygnału z głośnika
- Złącze M.2 do modułów WiFi
Rozmieszczenie elementów na płytce.

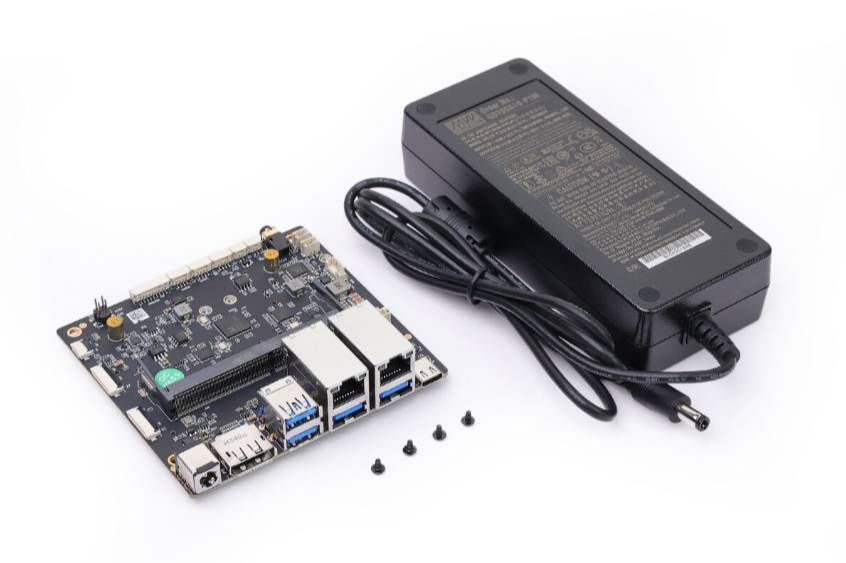

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna płytki
- Kompatybilność płytki: Nvidia Jetson Orin NX / Orin Nano
- Sieć: 2x Gigabit Ethernet (10 / 100 / 1000 M)
- Interfejsy M.2: 1x M.2 Key M (SSD), 1x M.2 Key B (WiFi), 1x M.2 Key E (4G / 5G)
- Porty USB:
- 4x USB 3.0 typu A (zintegrowany USB 2.0)
- 1x USB 2.0 + 3.2 typu C
- Złącze kamery: 1x 15-pin CSI
- Audio: 1x gniazdo audio 3,5 mm, 2x złącze mikrofonowe, 2x złącze głośnikowe, 1x sprzężenie zwrotne głośnika
- Wyświetlacz: 1x HDMI
- Wentylator: 1x złącze wentylatora (5 V PWM)
- Port wielofunkcyjny: 2x UART, 1x CAN, 1x SPI, 2x I2C, 7x I/O 3,3 V
- RTC: 1x złącze baterii litowej 3 V
- Napięcie zasilania: od 9 V do 20 V DC (maks. 60 W)
- Temperatura pracy: od -25ºC do 65ºC
- Wymiary: 101,5 x 95 mm
Zawartość zestawu
- A608 Carrier Board - płytka rozszerzeń do Nvidia Jetson Orin NX / Nano - Seeedstudio 105110001
- Zasilacz 19 V / 4,74 A (gniazdo 5,5 / 2,5 mm) - przewód zasilający nie jest dołączony
