Opis produktu: Moduł z dwustronnym wtykiem USB typu A - złącze do płytki stykowej - Adafruit 6001
Ten niewielki moduł od firmy Adafruit eliminuje typowy problem źle włożonego przewodu USB typu A. Dzięki specjalnej konstrukcji z cienkim stykiem pośrodku, wtyk działa poprawnie niezależnie od orientacji. Świetnie sprawdzi się w projektach, gdzie liczy się estetyka, funkcjonalność oraz stałe położenie modułu - np. w urządzeniach z diodami LED lub wyświetlaczami. Moduł udostępnia wszystkie podstawowe linie sygnałowe USB: 5 V, GND, D+, D- oraz dodatkowe wyprowadzenie masy obudowy.

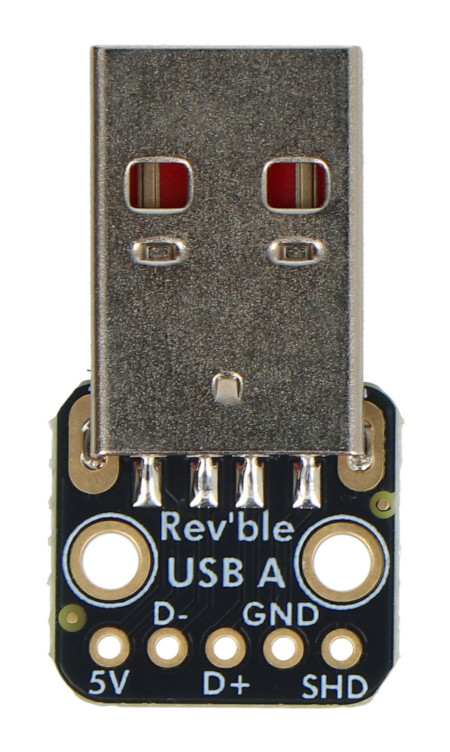

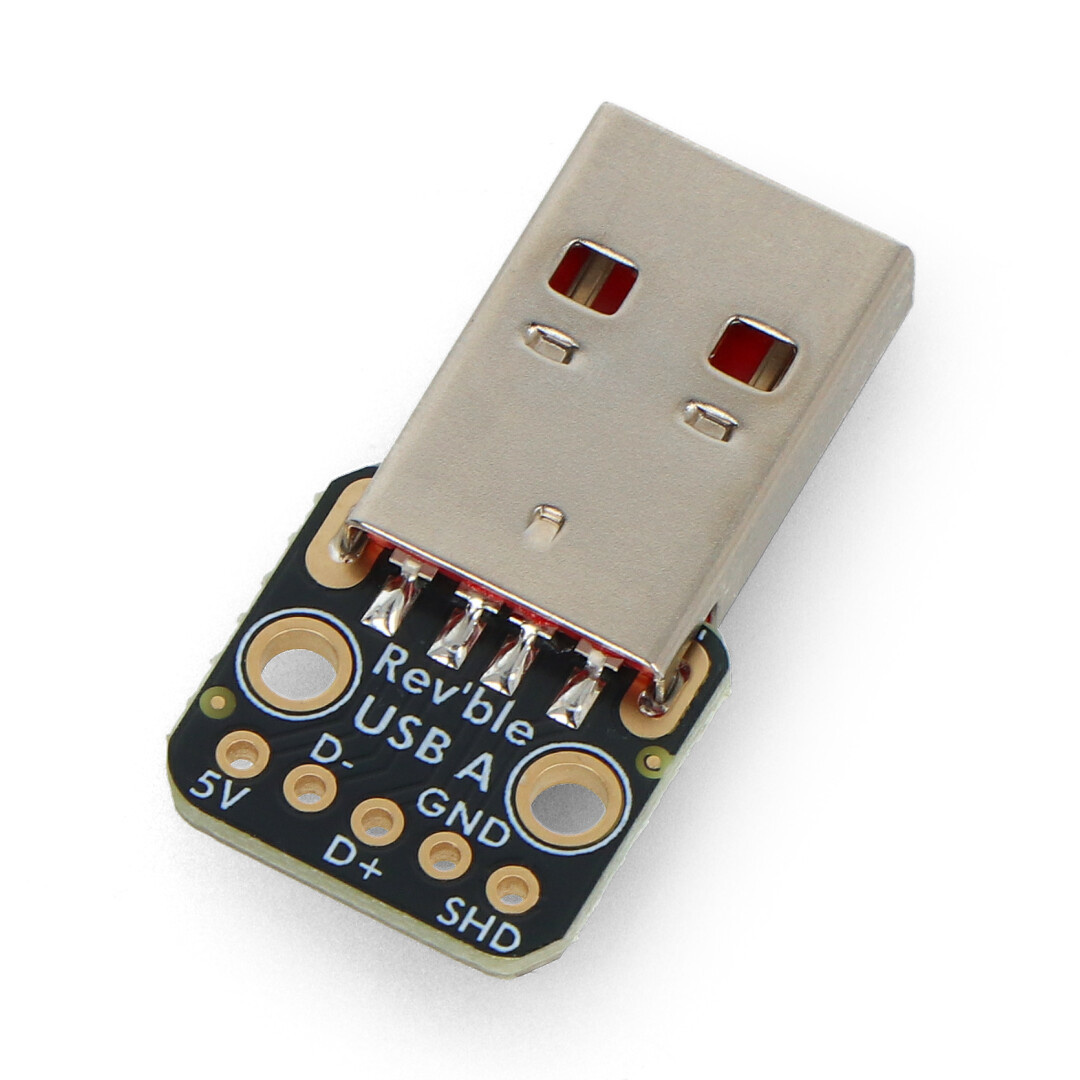

Moduł z dwustronnym wtykiem USB typu A - złącze do płytki stykowej - Adafruit 6001.

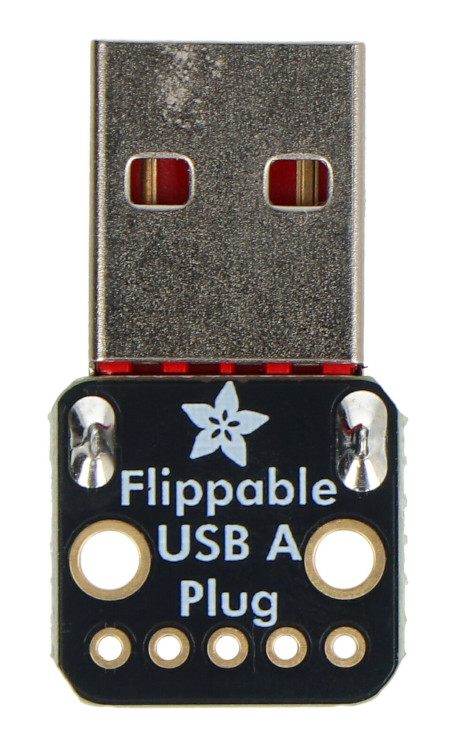

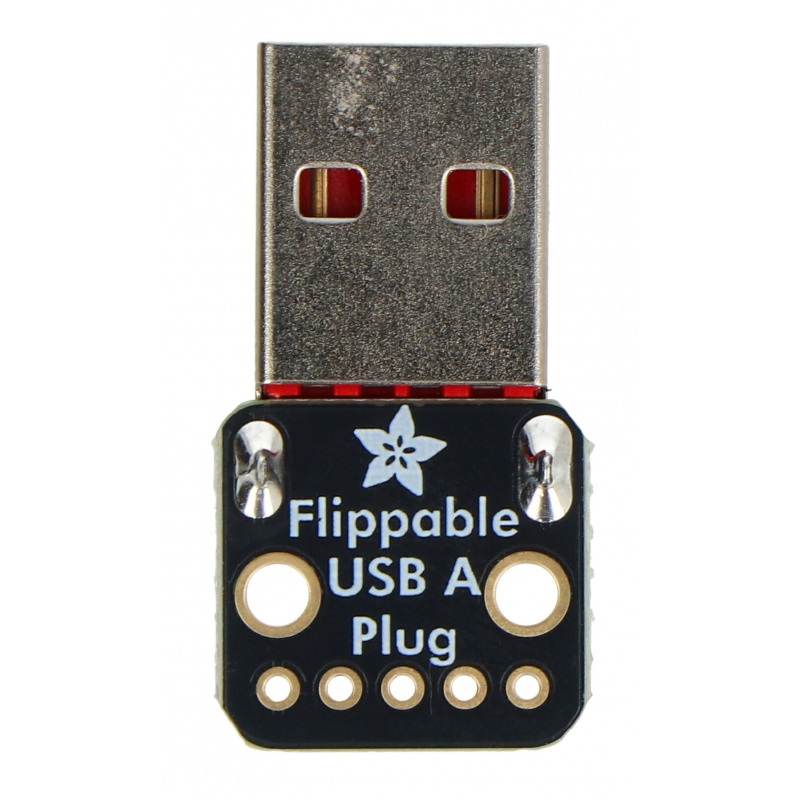

Dzięki specjalnej konstrukcji z cienkim stykiem pośrodku, wtyk działa poprawnie niezależnie od orientacji.
Główne cechy modułu
- Dwustronny wtyk USB typu A: umożliwia podłączenie do portu USB niezależnie od orientacji - zawsze działa poprawnie
- Kompletne wyprowadzenia sygnałowe: dostępne linie 5 V, GND, D+, D- oraz styk dla metalowej obudowy
- Stabilna mechanicznie konstrukcja: częściowo montaż przewlekany, częściowo SMD - idealny do trwałych połączeń z PCB
- Zgodność z płytkami prototypowymi: dołączony odcinek listwy goldpin umożliwia szybkie testowanie na płytkach stykowych
- Kompaktowe wymiary: idealne do projektów mobilnych, gdzie liczy się oszczędność miejsca
- Projekt open-source: pliki EagleCAD udostępnione w repozytorium GitHub
Zastosowania w praktyce
Moduł z dwustronnym wtykiem USB typu A sprawdzi się w wielu projektach DIY i prototypowych. Może służyć jako zasilanie z portu USB, interfejs transmisji danych lub adapter do urządzeń, które wymagają łatwego i szybkiego podłączenia. Idealny do projektów edukacyjnych, testowych i komercyjnych z wymaganiem stałej orientacji złącza.

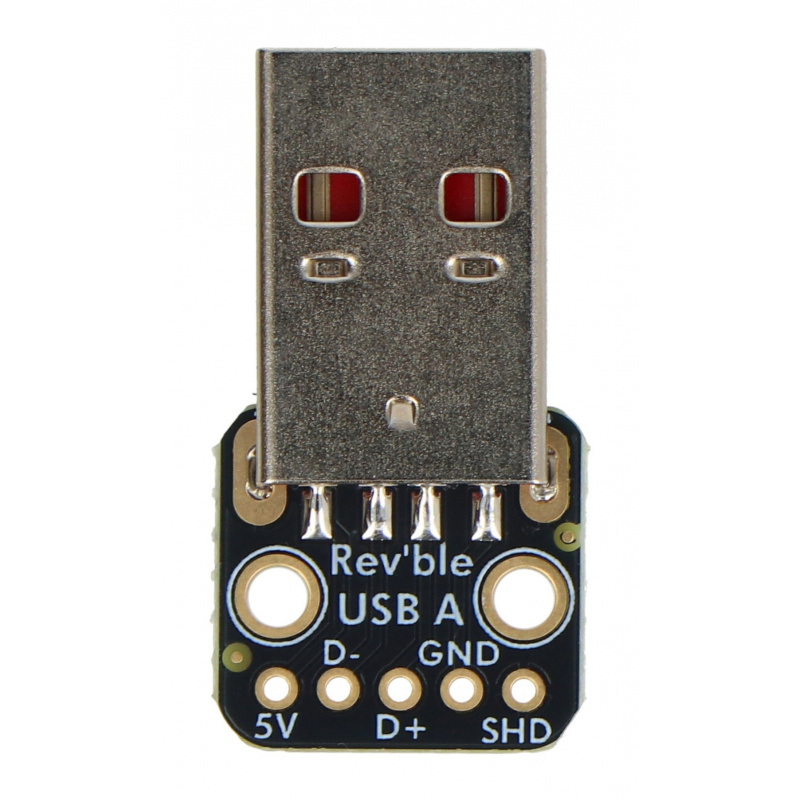

Moduł udostępnia wszystkie podstawowe linie sygnałowe USB: 5 V, GND, D+, D-
oraz dodatkowe wyprowadzenie masy obudowy.

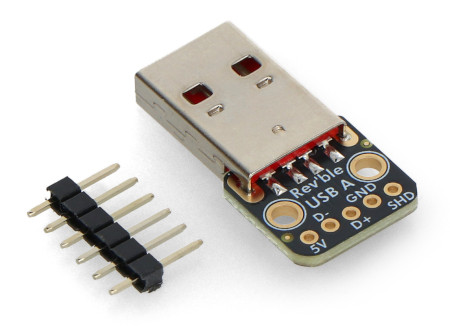

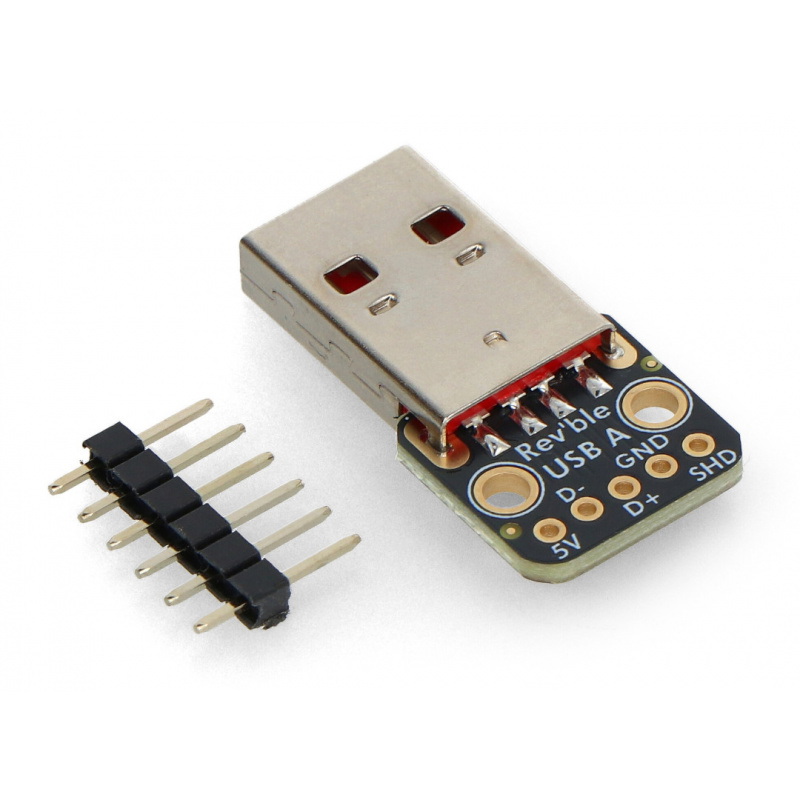

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu z wtykiem USB typu A
- Złącze: dwustronny wtyk USB typu A
- Wyprowadzenia: 5 V, GND, D+, D-, SHIELD
- Rodzaj montażu: przewlekany (THT) + powierzchniowy (SMT)
- Zgodność z płytkami prototypowymi: tak (po przylutowaniu listwy goldpin)
- Wymiary: 28,8 x 15,2 x 4,6 mm
- Masa: 2,5 g
Zawartość zestawu
- 1x Moduł z dwustronnym wtykiem USB typu A - złącze do płytki stykowej - Adafruit 6001
- 1x Złącze goldpin 1x5-pin (do samodzielnego przylutowania)
