Opis produktu: Moduł z wtykiem USB typu C - złącze do płytki stykowej - Adafruit 5978
Moduł wyposażony we wtyk USB typu C firmy Adafruit to idealne rozwiązanie dla nowoczesnych projektów elektroniki i prototypowania. Dzięki wyprowadzeniom w postaci pól lutowniczych, umożliwia on łatwy dostęp do wszystkich pinów złącza USB typu C, co pozwala na szerokie zastosowanie w zarządzaniu zasilaniem oraz przesyłaniu danych. Odwracalność złącza USB typu C eliminuje problem z niewłaściwym podłączeniem, co zwiększa wygodę użytkowania i redukuje ryzyko uszkodzeń portów. Moduł zawiera również rezystor 5,1 kΩ na pinie CC1, który umożliwia dostarczanie napięcia 5 V oraz do 1,5 A prądu, o ile źródło zasilania na to pozwala. Wystarczy podłączyć VBUS do 5 V, GND do masy, a piny D+ i D- do odpowiednich linii transmisji danych, aby zintegrować moduł z projektami elektronicznymi.

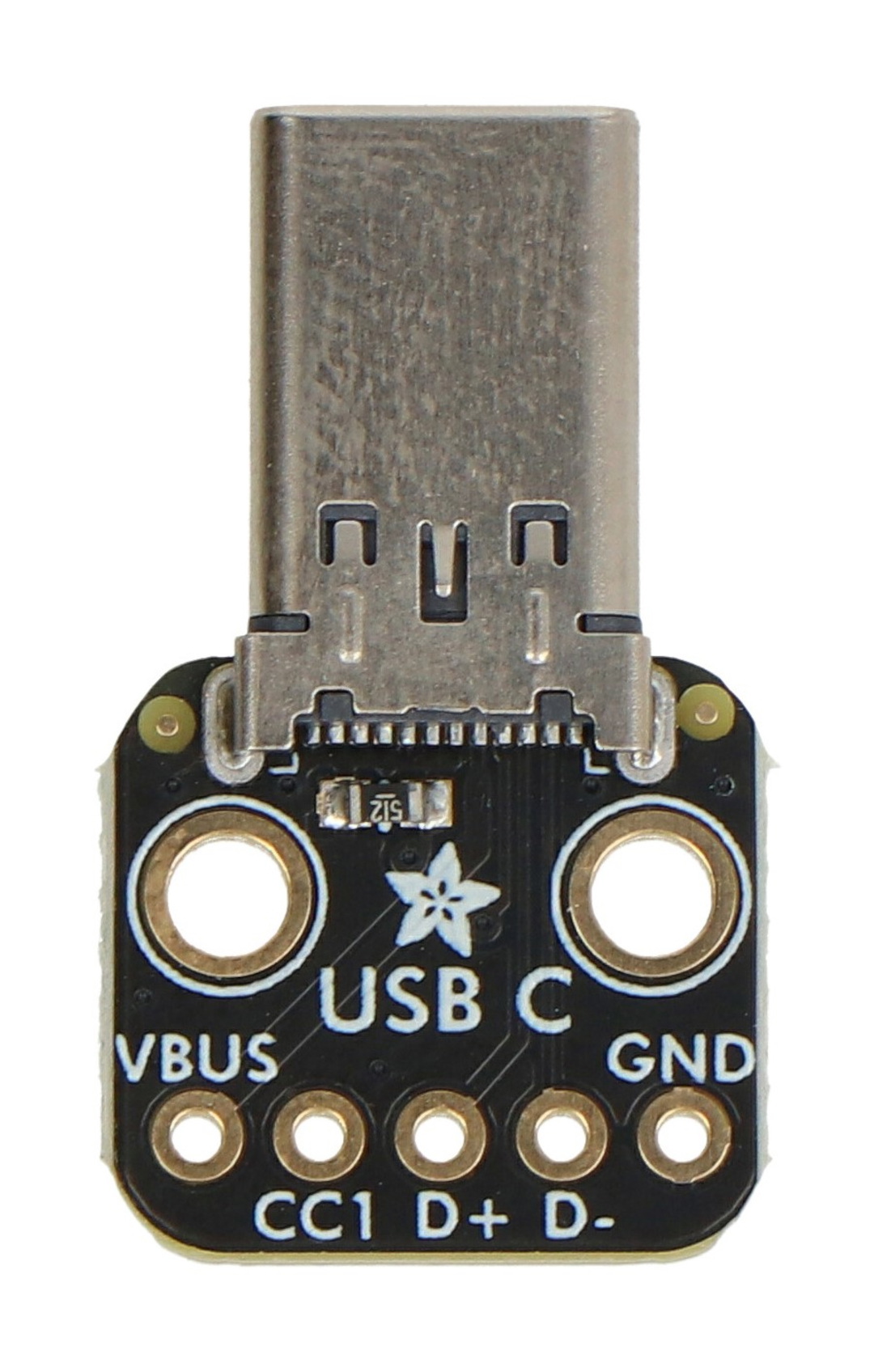

Moduł z wtykiem USB typu C - złącze do płytki stykowej - Adafruit 5978.

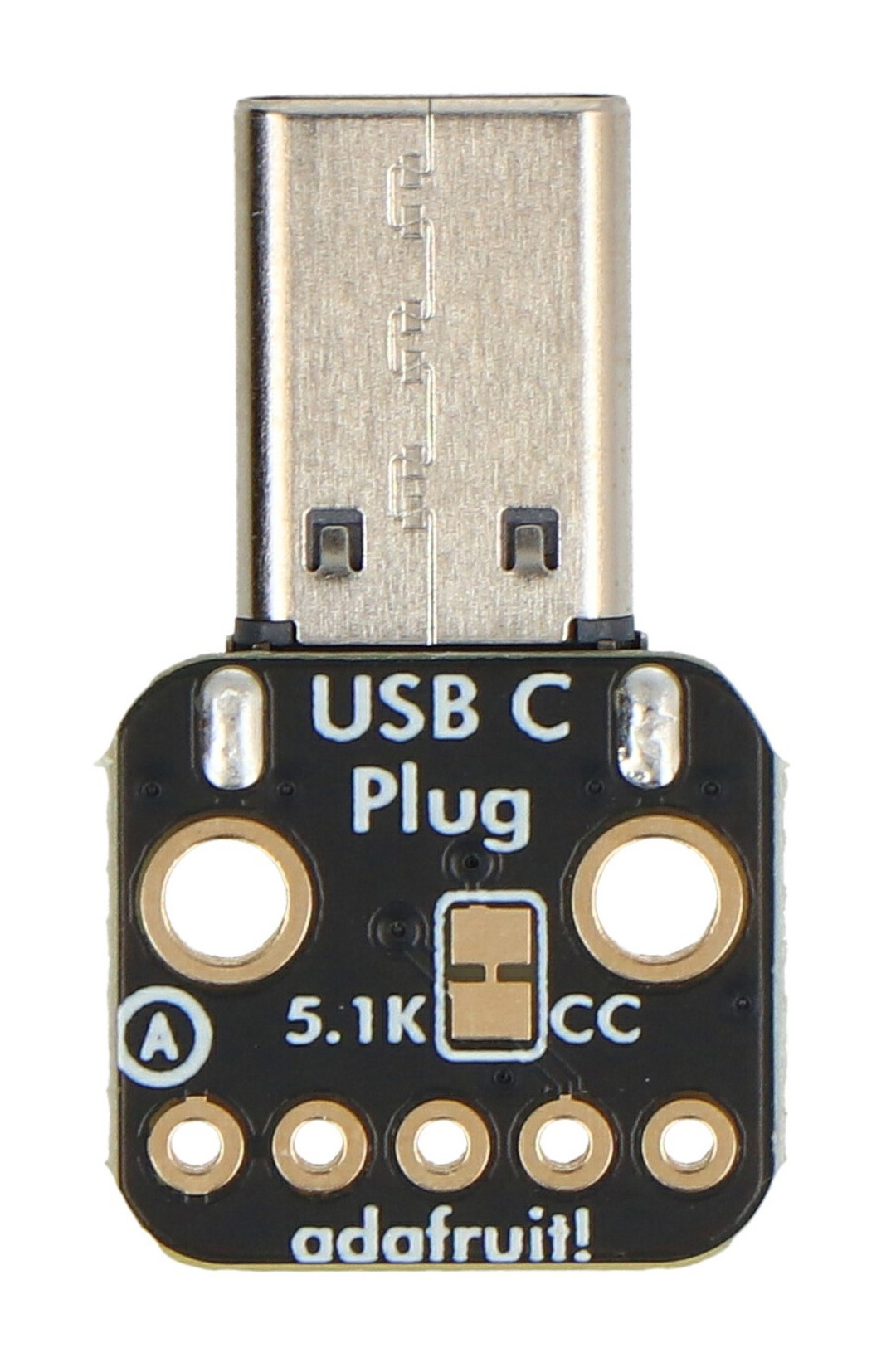

Moduł posiada wtyk USB typu C oraz złącza w postaci pól lutowniczych.
Cechy szczególne modułu
- Odwracalne złącze USB typu C - pozwala na łatwe i bezpieczne podłączenie bez obawy o uszkodzenie portu lub przewodu
- Obsługa prądu do 1,5 A - odpowiedni do urządzeń wymagających ładowania bądź zasilania przez USB
- Rezystor 5,1 kΩ na pinie CC1 - zapewnia stabilne dostarczenie napięcia 5 V przy podłączeniu do źródła zasilania
- Prosta konfiguracja pinów - wystarczy podłączyć VBUS, GND, D+ i D-
- Kompaktowe wymiary - 24,1 x 14,3 mm, co ułatwia integrację w małych projektach
- Wszechstronność - idealny do zastosowań w projektach IoT, systemach ładowania, nawigacji i innych aplikacjach
Wyprowadzenia modułu z wtykiem USB typu C
| Nazwa | Opis |
|---|---|
| VBUS | Zasilanie magistrali |
| CC1 | Pin konfiguracyjny |
| D+ | Linie różnicowe transmisji danych USB |
| D- | Linie różnicowe transmisji danych USB |
| GND | Masa układu |
Specyfikacja techniczna modułu
- Gniazdo: USB typu C
- Zasilanie: 5 V, do 1,5 A
- Raster wyprowadzeń: 2,54 mm - standard goldpin
- Dwa otwory montażowe
- Wymiary: 24,1 x 14,3 mm
- Masa: 1,1 g
Zawartość zestawu
- Moduł z wtykiem USB typu C
- Listwa goldpin

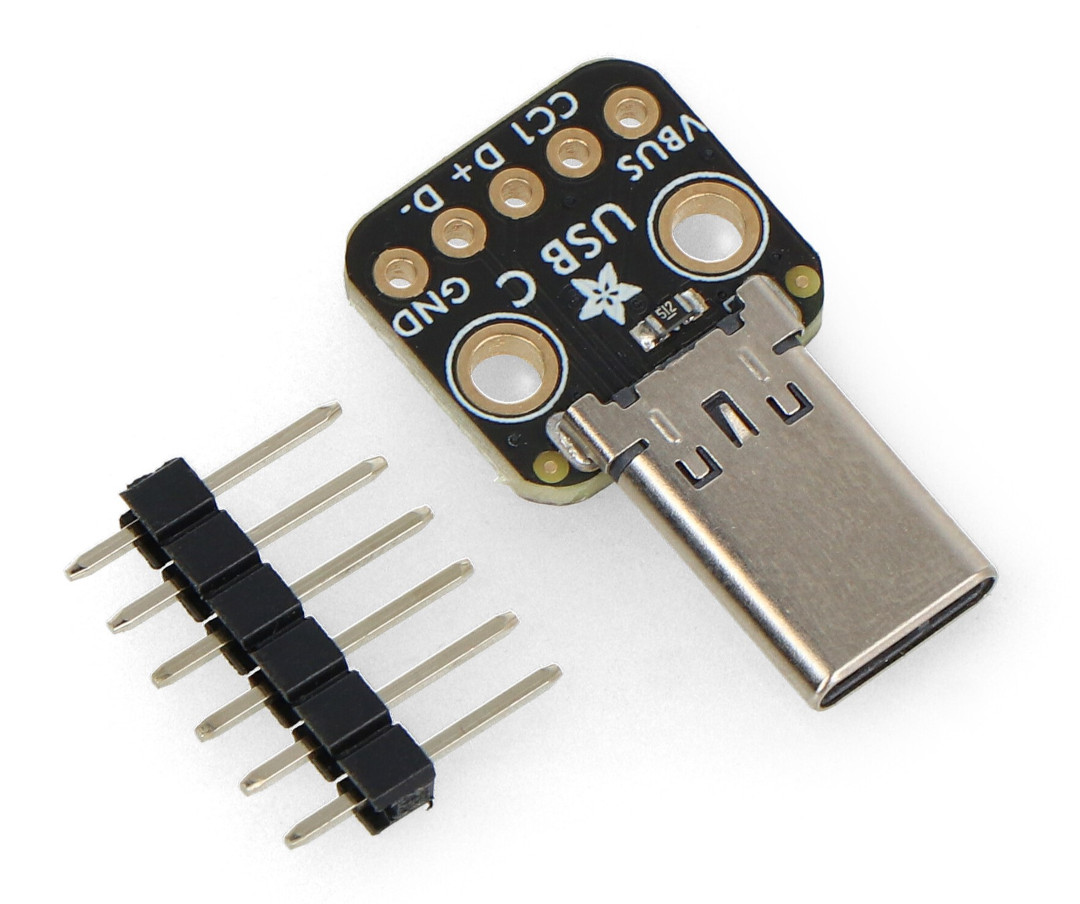

Elementy wchodzące w skład zestawu.
