Opis produktu: Wyświetlacz OLED 1,5'' 128x128 px - SPI/I2C - biało-czarny - Waveshare 25093
Moduł z wyświetlaczem OLED firmy Waveshare to urządzenie, które współpracuje z popularnymi platformami programistycznymi, takimi jak Arduino czy Raspberry Pi. Przeznaczony do komunikacji poprzez 4-przewodowy interfejs SPI i I2C, zapewnia efektywną transmisję danych pomiędzy mikrokontrolerem a wyświetlaczem, umożliwiając tym samym szybkie i płynne wyświetlanie informacji. Jednym z kluczowych elementów tego modułu jest wbudowany sterownik SH1107. Ten układ nie tylko ułatwia płynne działanie urządzenia, ale także znacząco poprawia jakość wyświetlanego obrazu. Przekątna ekranu wynosi 1,5", rozdzielczość jest równa 128 x 128 px, a cała płytka wyróżnia się kompaktowym designem, doskonale nadającym się do projektów, w których miejsce jest ograniczone.

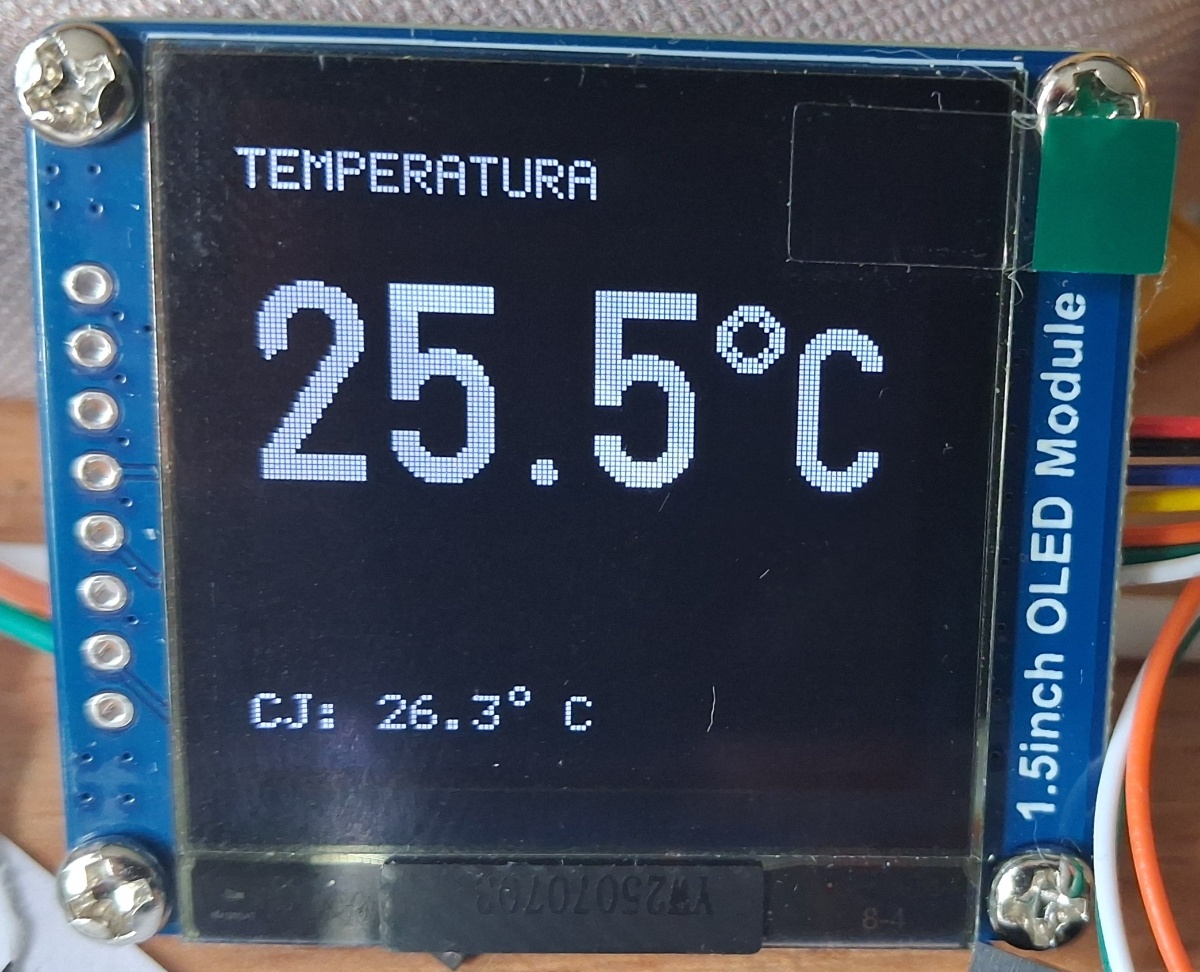

Wyświetlacz OLED 1,5'' 128x128 px - SPI/I2C - biało-czarny - Waveshare 25093.
Cechy szczególne
- Ultra-wąskie ramki oraz mały rozmiar
- Wyposażony w przetwornik napięcia
- Posiada interfejsy 4-przewodowego SPI i I2C dla lepszej kompatybilności i szybkiej prędkości transmisji danych
Opis wyprowadzeń
- VCC - wejście zasilania od 3,3 V do 5 V
- GND - masa układu
- NC - not connected
- DIN - wyprowadzenie danych
- CLK - wejście zegara
- CS - Chip Select - wybór chipów aktywowany stanem niskim
- DC - dane/komendy (stan niski - komendy, stan wysoki - dane)
- RST - pin reset (aktywowany stanem niskim)
Specyfikacja techniczna
- Napięcie pracy: od 3,3 V do 5 V
- Sterownik: SH1107
- Typ wyświetlacza: OLED
- Przekątna: 1,5"
- Rozdzielczość: 128 x 128 px
- Wymiary piksela: 0,185 x 0,185 mm
- Interfejs komunikacyjny: SPI, I2C
- Kolor wyświetlania: czarno-biały
- Wymiary ekranu: 26,85 x 26,85 mm
- Wymiary płytki: 38,5 x 44,5 mm
Przykładowy schemat połączenia wyświetlacza z Arduino poprzez interfejs SPI.
