Opis produktu: Wyświetlacz OLED monochromatyczny graficzny 0,91" 128 x 32 px I2C z chipem - DFRobot DFR0647
Monochromatyczny wyświetlacz OLED 0,91", do komunikacji wykorzystuje interfejs I2C, działa na podstawie układu napędowego SSD1306. Posiada białe piksele 128 x 32 px, a technologia OLED zapewnia wysoki kontrast wyświetlania i niski pobór mocy. Kompatybilny z kontrolerami Arduino UNO, Leonardo, ESP32/ESP8266, FireBeetle-M0. Mały rozmiar, proste podłączenie i niskie zużycie energii pozwala na zastosowanie w wielu aplikacjach wyświetlających, takich jak termometr, wyświetlacz pogodowy czy konsola do gier Mini Game.
|
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika oraz bibliotekę dla użytkowników Arduino. |
Opis wyprowadzeń modułu.
Wyprowadzenia modułu
Moduł posiada 4 wyprowadzenia, do który należy przylutować dołączone do zestawu wtyki goldpin. Wyprowadzeniu nr 1 (D) odpowiada linia danych systemu I2C (SDA), wyprowadzeniu nr 2 (C) - linia zegara systemu I2C (SCL), wyprowadzenie nr 3 (-) jest masą (GND), a nr 4 (+) zasilaniem (VCC).
|
Uwaga! Gdy ekran jest nieużywany należy go wyłączyć. Zbyt długie wyświetlanie obrazu może spowodować zmniejszenie jasności poszczególnych pikseli. |
Specyfikacja monochromatycznego wyświetlacza OLED 0,91" 128 x 32 px I2C z chipem
- Napięcie robocze: od 3,3 V do 5 V
- Kolor znaków: biały
- Liczba pikseli: 128 x 32
- Interfejs: I2C
- Układ napędowy: SSD1306
- Jasność: 180 (typ.) cd/m²
- Moc oświetlenia pełnoekranowego: ok. 25 mA (3,3 V) 25 mA (5 V)
- Pobór mocy przy wyłączonym ekranie: ok. 2 mA (3,3 V) 2 mA (5 V)
- Temperatura pracy: od -30°C do 70°C
- Obszar wyświetlania: 22,38 x 5,58 mm
- Średnica otworu montażowego: 2 mm
- Wymiary: 41 x 12 mm
- Masa: 2,2 g
Zawartość zestawu
- Monochromatyczny wyświetlacz OLED 0,91” 128 x 32 I2C z chipem
- 2.54 - 4P pin montażowy

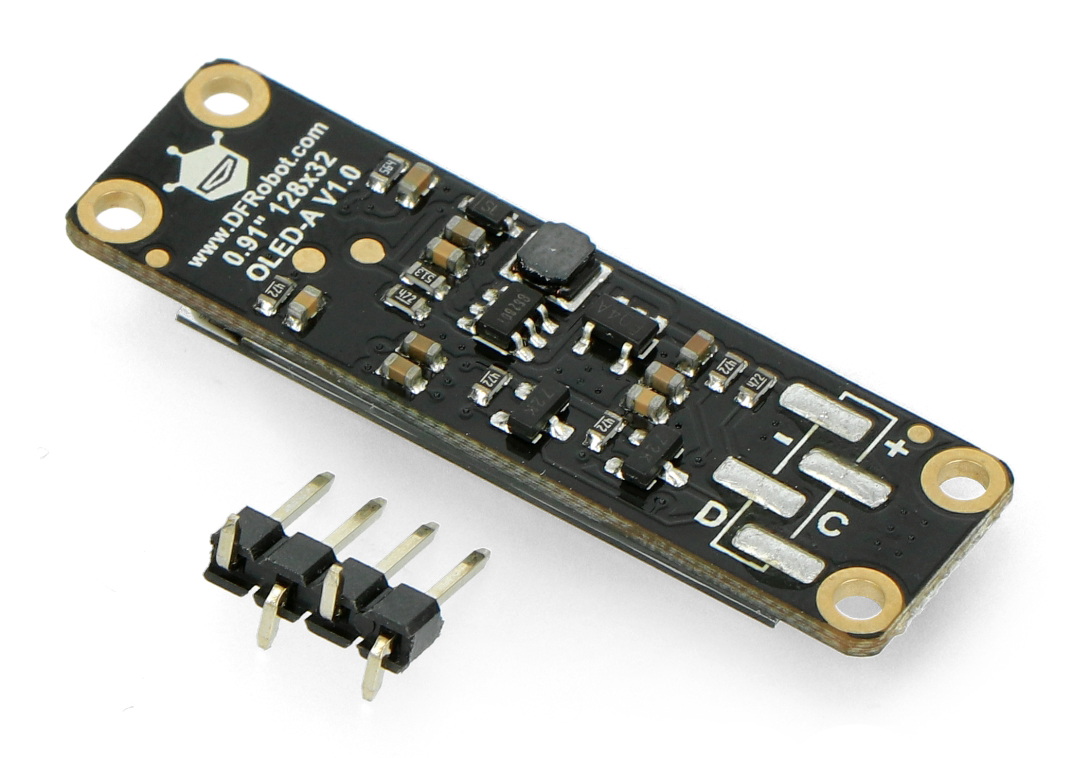

Wyświetlacz OLED monochromatyczny z wtykiem goldpin.
