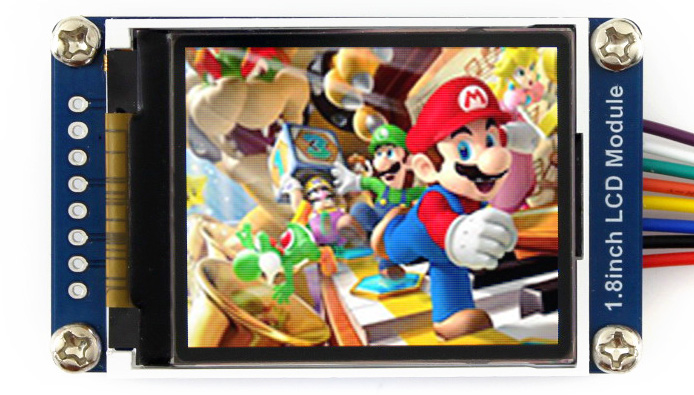

Wyświetlacz LCD TFT - kolorowy 1,8'' 128x160px SPI - Waveshare 13892

Indeks: WSR-10754 EAN: 5904422316600

Kolorowy wyświetlacz LCD TFT o przekątnej 1,8" i rozdzielczości: 128 x 160 px. Ekran oparty na sterowniku ST7735S pracuje z napięciem 3,3 V. Komunikuje się poprzez SPI.

36,00 zł
29,27 zł netto
Dostawa zaplanowana na 2022-06-07
Oczekiwanie na dostawę
30 dni na zwrot
Producent: Waveshare
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Wyświetlacz LCD TFT - kolorowy 1,8'' 128x160px SPI - Waveshare 13892

Kolorowy wyświetlacz LCD TFT o przekątnej 1,8" i rozdzielczości: 128 x 160 px. Ekran oparty na sterowniku ST7735S pracuje z napięciem 3,3 V. Komunikuje się poprzez SPI.

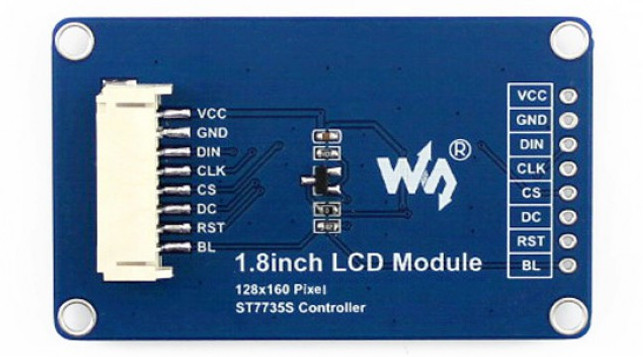

Wyprowadzenia

Moduł komunikuje się za pomocą interfejsu SPI.

Symbol Opis
VCC Napięcie zasilania 3,3 V.
GND Masa układu.
DIN Linia danych SPI.
CLK Linia zegarowa SPI.
CS Wybór Chip, aktywowany stanem niskim.
DC Wybór danych / komend (stan wysoki dla danych, stan niski dla komend).
RST Reset układu, aktywowany stanem niskim.
BL Podświetlenie.


Specyfikacja

  • Sterownik: ST7735S (dokumentacja)
  • Interfejs: SPI
  • Kolor wyświetlacza: RGB, 65K
  • Rozdzielczość: 128 x 160 px
  • Podświetlenie: LED
  • Napięcie zasilania: 3,3 V
  • W zestawie z wyświetlaczem są przewody połączeniowe
  • Wymiary: 56,5 x 34 mm

Ekran - typ LCD TFT
Ekran - przekątna 1.80 ''
Ekran - interfejs SPI
Ekran - dotyk Nie
Ekran - rozdziel. 128x160px
Test 3

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy do godziny 12:00 oznacza wysyłkę towaru jeszcze tego samego dnia!

Czas realizacji płatności uzależniony jest od godzin sesji ELIXIR banków nadawcy i odbiorcy przelewu (więcej informacji na ten temat np. na stronie https://www.kiedy-przelew.pl/).

Darmowa wysyłka w Polsce już od 300 zł

Jeśli kwota do zapłaty za produkty przekroczy 300 zł dostawa gratis! Dotyczy zamówień opłaconych przed wysyłką. Zamówienia pobraniowe wysyłamy gratis od 500 zł.

Zamówienia wielkogabarytowe, przekraczające standardowe wymiary przesyłek kurierskich mogą zostać wysłane na palecie. Czas doręczenia takiej przesyłki wynosi 1-3 dni robocze od momentu nadania.

Wysyłka na terenie Polski

Card image cap
Poczta Polska
  • Termin dostawy: 1-3 dni
  • Płatność z góry: od 9,90 zł
  • Płatność przy odbiorze: 17,90 zł
  • Ubezpieczenie: 1000 zł
Card image cap
Kurier GLS
  • Termin dostawy: 24h
  • Płatność z góry: od 14,90 zł
  • Płatność przy odbiorze: 22,90 zł
  • Ubezpieczenie: 6000 zł
Card image cap
Inpost Paczkomaty 24/7
  • Termin dostawy: 1-3 dni
  • Płatność z góry: od 12,90 zł
  • Ponad 11 000 Paczkomatów
  • Ubezpieczenie: 200 zł
Card image cap
Inpost Kurier
  • Termin dostawy: 24h
  • Płatność z góry: od 16,90 zł
  • Ubezpieczenie: do 100 000 zł
  • Dostawa pod wskazany adres

Wysyłka za granicę

Kurier GLS - strefa 1

Austria, Belgia, Chrowacja, Czechy, Dania, Niemcy, Holandia, Słowacja

  • Termin dostawy: 2-4 dni
  • Płatność z góry: 35 zł
Kurier GLS - strefa 2

Bułgaria, Estonia, Francja, Litwa, Luksemburg,  Łotwa, Portugalia, Rumunia, San Marino, Słowenia, Węgry, Włochy

  • Termin dostawy: 2-5 dni
  • Płatność z góry: 50 zł
Kurier GLS - strefa 3

Finlandia, Grecja, Hiszpania, Irlandia, Szwecja

  • Termin dostawy: 2-7 dni
  • Płatność z góry: 80 zł

Formy płatności

Card image cap
PayU
  • Płatność natychmiastowa. Twoja wpłata trafi na nasze kontro w ciągu kilku minut.

    W tym:
Card image cap
Przelewy24
  • Szybki przelew internetowy. Twoją wpłatę otrzymamy w ciągu kilku minut.

    W tym:
Card image cap
Przelew tradycyjny
  • Po złożeniu zamówienia otrzymasz od nas numer konta bankowego do dokonania przelewu.

    W zależności od banku Twoja wpłata dotrze do nas w ciągu 1-2 dni roboczych.
Card image cap
Pobranie
  • Za zakupy zapłacisz bezpośrednio przy odbiorze paczki. Pamiętaj o przygotowaniu odliczonej kwoty.

    Maksymalna wartość zamówienia płatnego za pobraniem to 6 000 zł.

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie o produkcie

Wyświetlacz LCD TFT - kolorowy 1,8'' 128x160px SPI - Waveshare 13892

5/5

Średnia Ocena

4

Opinie Klientów
08.11.2021
Wyświetlacza LCD TFT używam do RaspberryPi zero pracującego w trybie sterownika. Sterowanie ekranikiem nie jest trudne, wystarczy opis z noty katalogowej i umiejętność napisania krótkiego programu wysyłającego odpowiednie sekwencje zer i jedynek z portów GPIO na odpowiednie wejścia wyświetlacza.
30.09.2021
Zgodny z opisem i oczekiwaniami. Kiepskie odwzorowanie kolorów i małe kąty patrzenia w porównaniu z nowoczesnymi ekranami, ale w tej cenie i przy tej technologii nie można narzekać.
10.05.2021
Działa świetnie z ESP32
05.05.2021
Przyjemny we współpracy kolorowy wyświetlacz LCD. Niestety potrzebuje do współpracy sporej ilości pinów - 5 plus zasilanie plus podświetlenie. Odjąłbym jedna gwiazdkę za kompletny brak dokumentacji, ale na płytce jest sporych rozmiarów logo producenta i to umożliwiło mi bardzo szybkie wygooglowanie informacji, więc odpuszczę. Używam go do eksperymentów z Arduino.
