Indeks: PLL-29434

A89301 - bezczujnikowy sterownik silnika bezszczotkowego BLDC 50V/11A - Pololu 5357

Silnik BLDC bez czujników Halla, sterowany metodą FOC: sterownik Pololu A89301 do 48 V i 11 A.

  • Prędkość: analog, PWM, częstotliwość albo I2C
  • Złącze I2C zgodne z Qwiic i STEMMA QT
  • Wejścia DIR i BRAKE, wyjście FAULT
Cena:
Cena netto:

Akcesoria Skompletuj zestaw

Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Silnik BLDC bez czujników Halla i bez pisania kodu

Pololu A89301 to sterownik jednego trójfazowego silnika bezszczotkowego (BLDC), który nie potrzebuje czujników Halla i działa przy napięciu od 5,5 V do 48 V. Układ Allegro A89301 steruje silnikiem metodą FOC, czyli sinusoidalnym prądem dopasowanym do położenia wirnika, dlatego silnik pracuje cicho i płynnie. Sterownik dostarcza do 11 A i nie wymaga do tego radiatora.

Prędkość ustawisz napięciem analogowym, sygnałem PWM, częstotliwością impulsów albo przez I2C, a wejścia DIR i BRAKE zmieniają kierunek i hamują silnik. Złącze I2C jest zgodne z Qwiic i STEMMA QT, a ustawienia zapisujesz w pamięci sterownika programem producenta dla systemu Windows, podłączając sterownik do komputera przez adapter USB-I2C.

A89301 - bezczujnikowy sterownik silnika bezszczotkowego BLDC 50V/11A - Pololu 5357

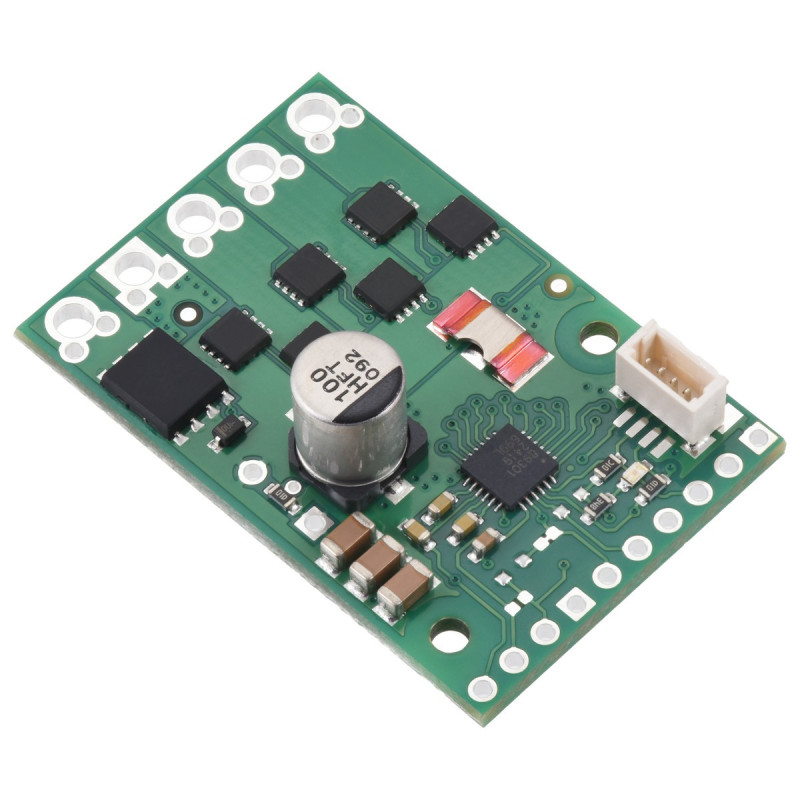

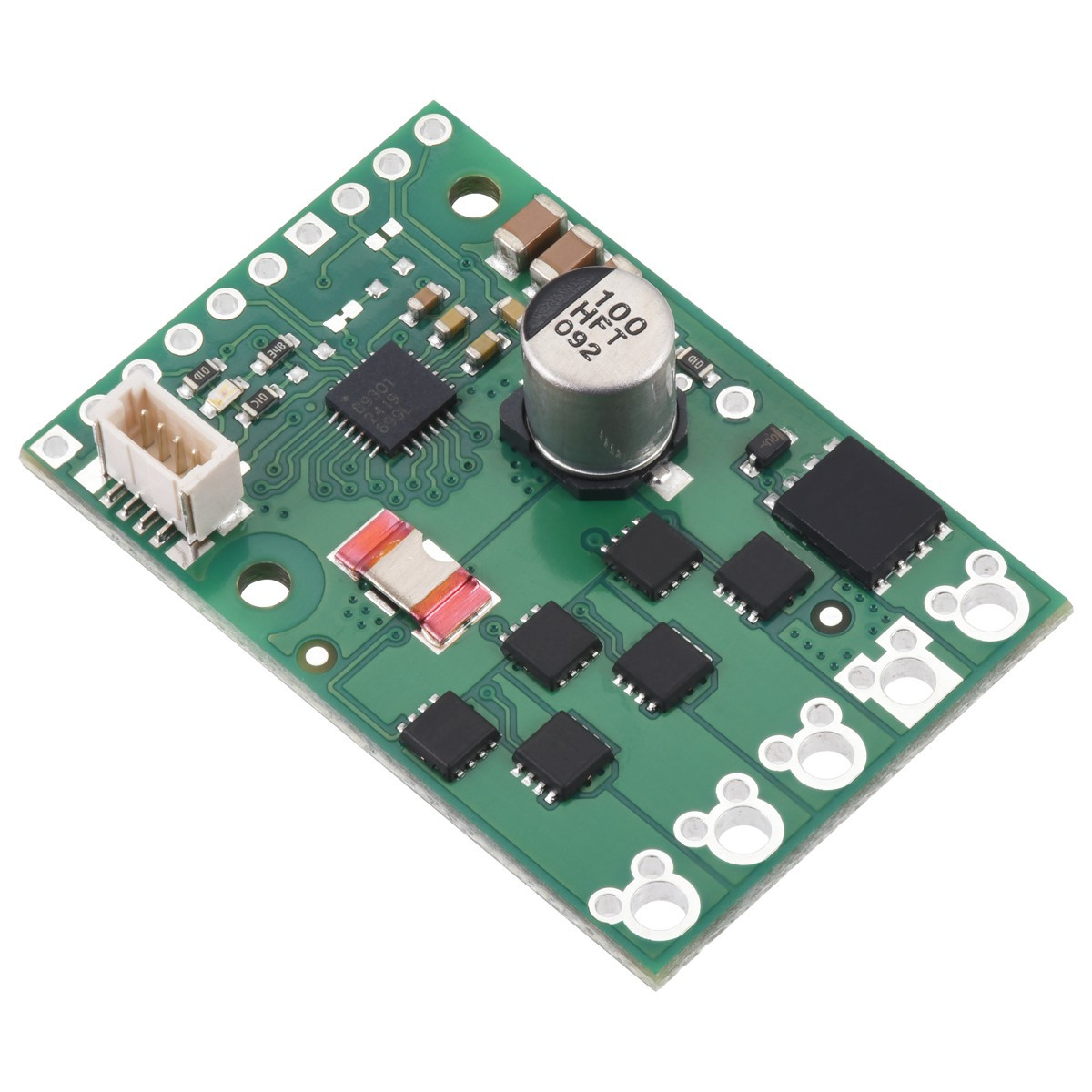

Płytka sterownika silnika bezszczotkowego Pololu A89301

Botland jest oficjalnym dystrybutorem elektroniki i części robotycznych Pololu. Istnieje niezliczona liczba robotów, w których konstrukcji znajdziesz co najmniej jeden komponent tej marki. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Pololu są oryginalne.

5,5-48 V

napięcie zasilania (maks. 50 V)

11 A

prąd silnika bez dodatkowego chłodzenia

I2C / PWM / analog

sposoby sterowania prędkością

38,1 x 25,4 mm

wymiary płytki

Dobry wybór dla Ciebie?

Dobry wybór, jeśli:

  • sterujesz silnikiem BLDC bez czujników Halla w wentylatorze, pompie albo napędzie robota
  • chcesz ustawić prędkość potencjometrem, PWM albo przez I2C bez pisania algorytmu FOC
  • potrzebujesz prądu do 11 A przy napięciu do 48 V

Rozważ inną opcję, jeśli:

Specyfikacja techniczna

ParametrWartość
UkładAllegro A89301, tranzystory MOSFET na płytce
Silnik1 trójfazowy silnik bezszczotkowy BLDC, bez czujników
Metoda sterowaniaFOC, sinusoidalny prąd fazy
Napięcie zasilania5,5-48 V (maks. 50 V)
Prąd silnikado 11 A bez dodatkowego chłodzenia, ograniczenie domyślnie 11 A
Sterowanie prędkościąnapięcie analogowe, PWM, częstotliwość, I2C
Logika2,5-5 V, wejścia tolerują 5 V
Częstotliwość komutacjimaks. ok. 1085 Hz
Zabezpieczeniapodnapięciowe, zwarciowe, przed odwrotnym podłączeniem zasilania (do 40 V), wykrywanie zablokowania silnika
Złącze I2CJST SH 4-pin (Qwiic, STEMMA QT)
Wymiary38,1 x 25,4 mm
W zestawiesterownik ze złączem I2C, bez złączy śrubowych i listew goldpin
ProducentPololu (SKU 5357)

Ciekawostka

Granica prędkości liczona z biegunów

Sterownik komutuje silnik maksymalnie ok. 1085 razy na sekundę. Maksymalną prędkość obliczysz ze wzoru 1085 x 60 / liczba par biegunów, więc silnik 14-biegunowy (7 par) osiągnie ok. 9300 obr./min.

Źródło: Pololu: strona produktu

Najczęstsze pytania

Czy muszę programować sterownik?

Nie. Domyślnie prędkość ustawia napięcie analogowe na wejściu SPD, np. z potencjometru. Program producenta dla Windows i adapter USB-I2C przydają się dopiero wtedy, gdy chcesz zmienić ustawienia sterownika.

Czy sterownik obsłuży silnik drona?

Zwykle nie. Małe silniki dronów mają bardzo wysokie obroty, a sterownik komutuje najwyżej ok. 1085 razy na sekundę. Przy przekroczeniu tej granicy silnik może nagle stanąć.

Dlaczego silnik ruszył po podłączeniu I2C?

Linia SPD/SCL jest domyślnie wejściem prędkości. Gdy podłączysz I2C, silnik może ruszyć, dlatego przed konfiguracją odłącz go albo podaj stan wysoki na BRAKE.

Nazwa Wartość
Napięcie zasil. od 5.5 V
Napięcie zasil. do 48.0 V
Wydajność prąd 11 A
Szerokość 10 cm
Wysokość 5 cm
Głębokość 0,5 cm
Waga 0,006 kg
