Opis produktu: SparkFun Brushless Motor Driver - sterownik silnika BLDC - TMC6300 - SparkFun ROB-21867
Sterownik silników bezszczotkowych BLDC od SparkFun wyposażony w układ TMC6300 firmy ADI + Trinamic. SparkFun Brushless Motor Driver to prosty w użyciu i niezwykle efektywny sterownik przeznaczony do silnika trójfazowego. Zakres napięcia wejściowego wynosi od 2 V do 11 V, a maksymalny prąd to 2 A (1,4 A RMS). Oddzielne sterowanie high-side i low-side pozwala na precyzyjną kontrolę każdej fazy komutacji silnika. Płytka została wyposażona także w zabezpieczenia termiczne, które wyłączają układ podczas przekroczenia 150°C, oraz zabezpieczenia przeciwzwarciowe.

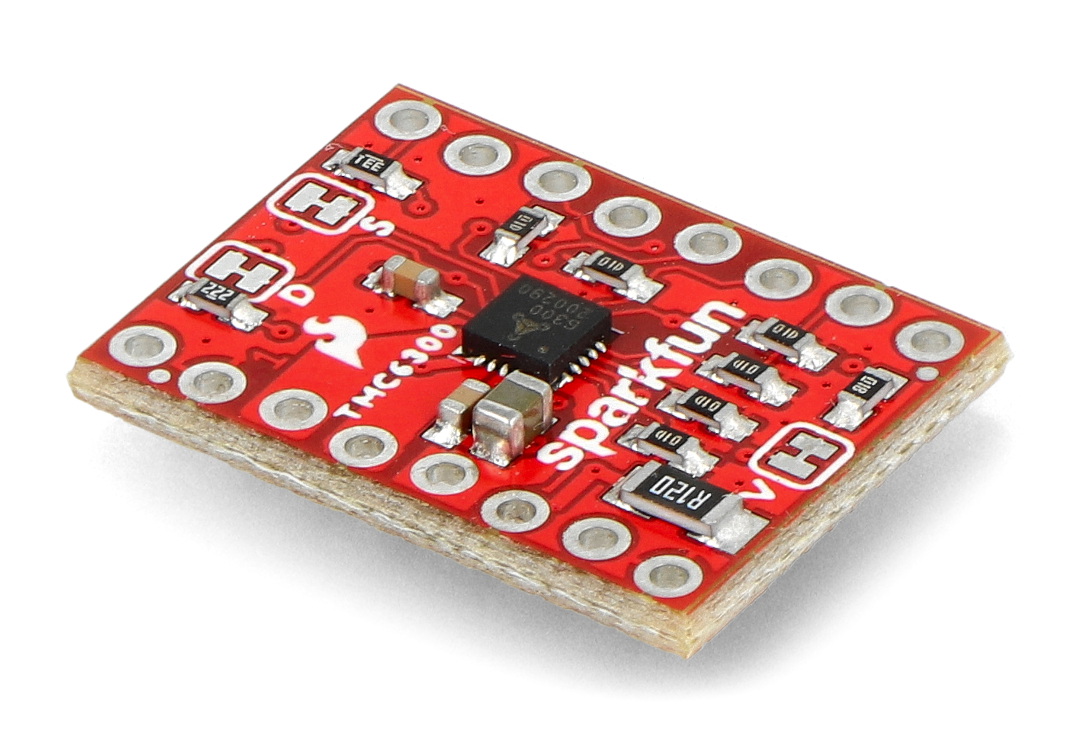

SparkFun Brushless Motor Driver - sterownik silnika BLDC - TMC6300 - SparkFun ROB-21867.

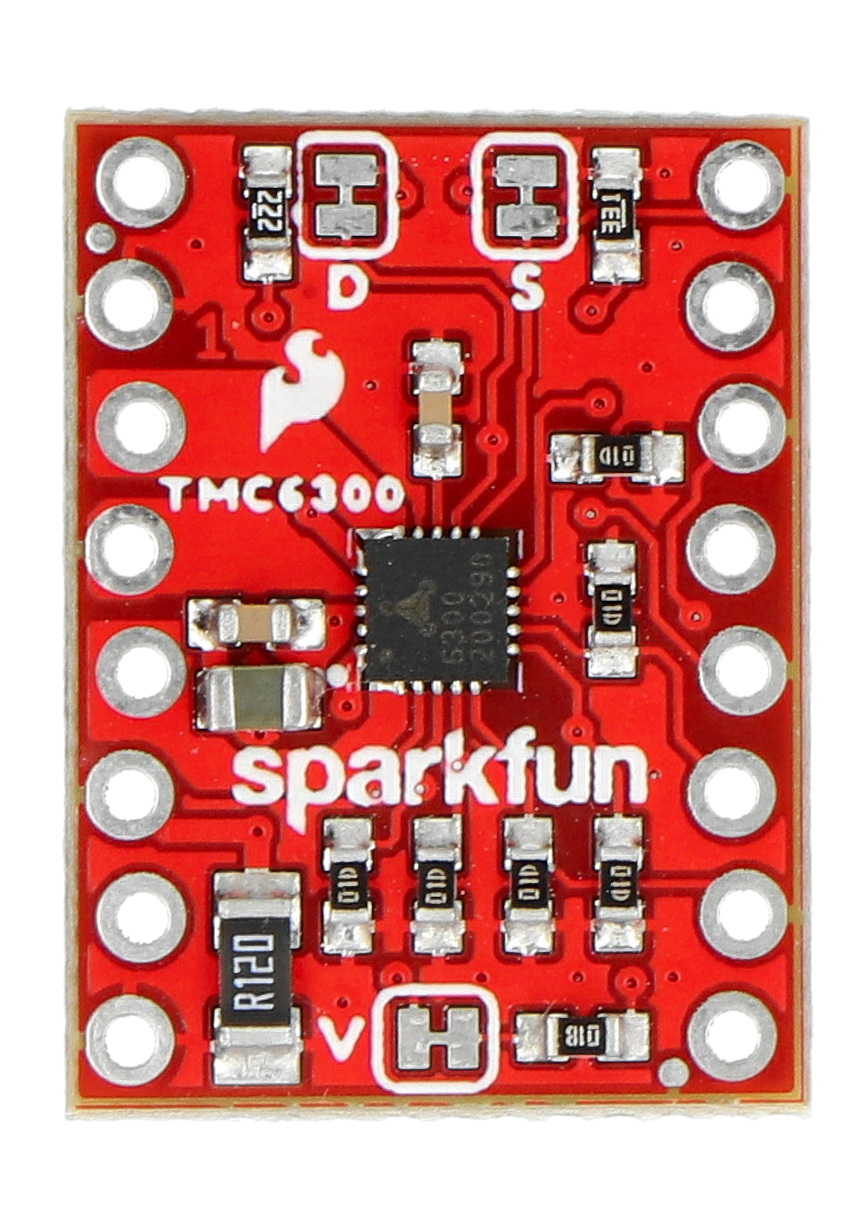

Wyprowadzeniami płytki są pola lutownicze, do których należy przylutować odpowiednie złącza.

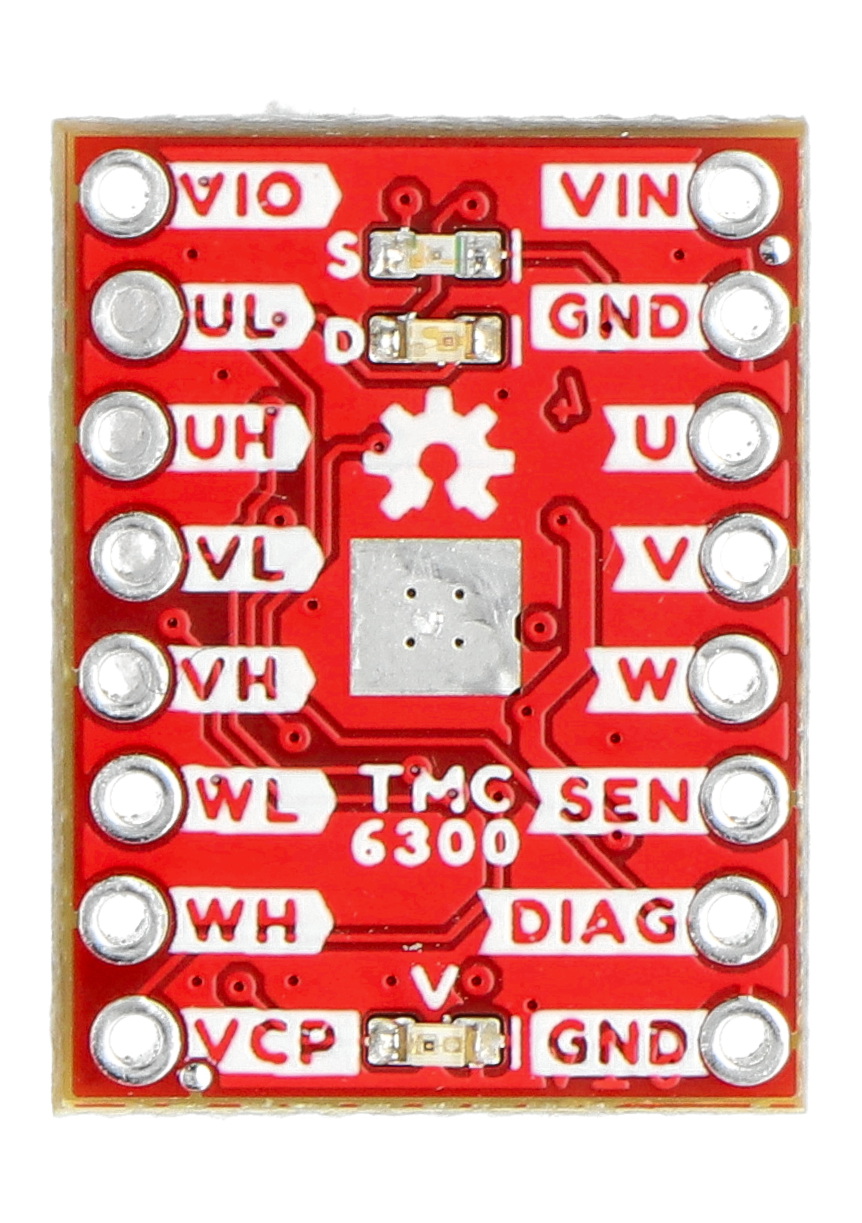

Opis wyprowadzeń sterownika
Płytka posiada wyprowadzenia w postaci pól lutowniczych. Należy przylutować do nich odpowiednie złącza (np. piny goldpin raster 2,54 mm), oraz podłączyć zgodnie z zależnościami poniżej:
- VIN - pin napięcia wejściowego od 2 V do 11 V
- VI0 - pin napięcia wejściowego / wyjściowego od 1,8 V do 5,25 V
- VCP - pin regulatora
- GND - masa układu
Więcej informacji o wyprowadzeniach można znaleźć w przewodniku użytkownika, przygotowanym przez producenta.
Specyfikacja techniczna modułu
- Typ modułu: sterownik silników
- Przeznaczenie: do silników bezszczotkowych BLDC trójfazowych i silników PMSM
- Wbudowany układ: TMC6300
- Zakres napięcia wejściowego: od 2 V do 11 V DC
- Maksymalny pobór prądu: 2A (1,4 A RMS)
- Typowy pobór prądu w trybie gotowości: < 50 nA
- Współczynnik RDS: LS 170 mΩ i HS 170 mΩ (typ.)
Zawartość zestawu
- SparkFun Brushless Motor Driver - sterownik silnika BLDC - TMC6300 - SparkFun ROB-21867 - 1 sztuka
Elementy wchodzące w skład zestawu.
