Opis produktu: 5-zaciskowa nakładka - akcesorium do Shelly The Pill
5-zaciskowa nakładka Shelly umożliwia wygodne wykorzystanie interfejsów sprzętowych urządzenia The Pill. Akcesorium zapewnia dostęp do trzech linii wejścia i wyjścia, zacisku zasilania 5 V oraz masy GND, dzięki czemu upraszcza podłączanie czujników, przycisków i innych elementów sterujących. Linia IO1 może współpracować z czujnikami temperatury DS18B20, czujnikami temperatury i wilgotności DHT22, wejściem analogowym oraz sygnałami cyfrowymi. Linie IO2 i IO3 można skonfigurować jako wejścia lub wyjścia cyfrowe. Nakładka jest praktycznym rozwiązaniem do budowy instalacji inteligentnego domu, testowania prototypów oraz rozwijania własnych projektów elektronicznych.

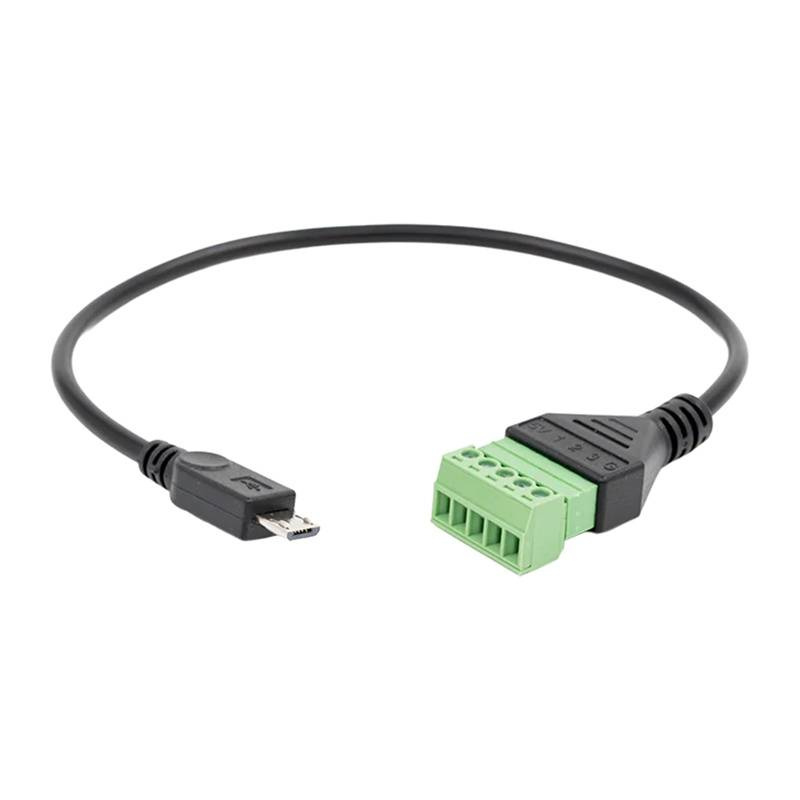

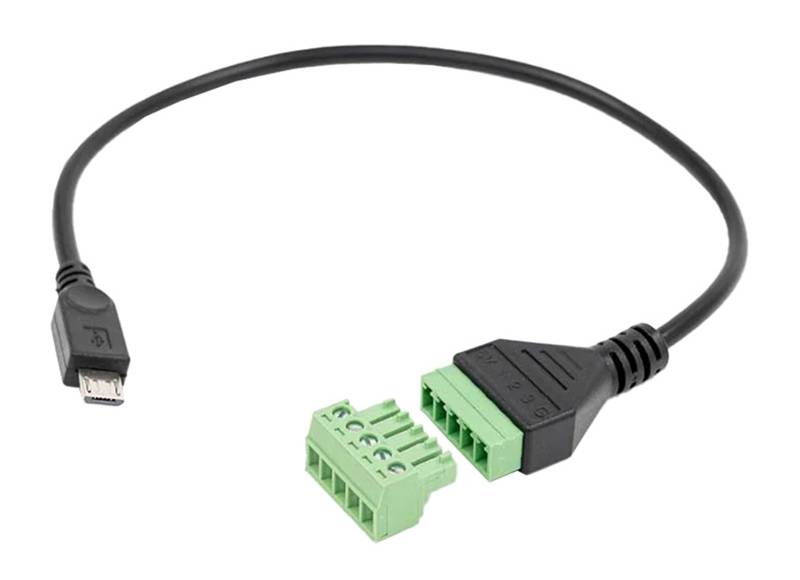

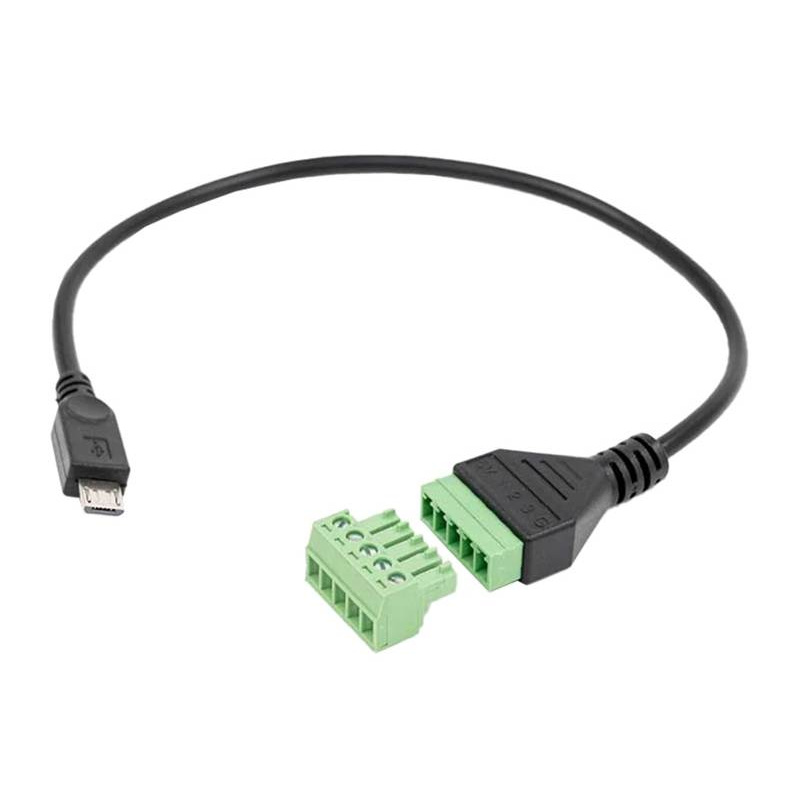

5-zaciskowa nakładka - akcesorium do Shelly The Pill.

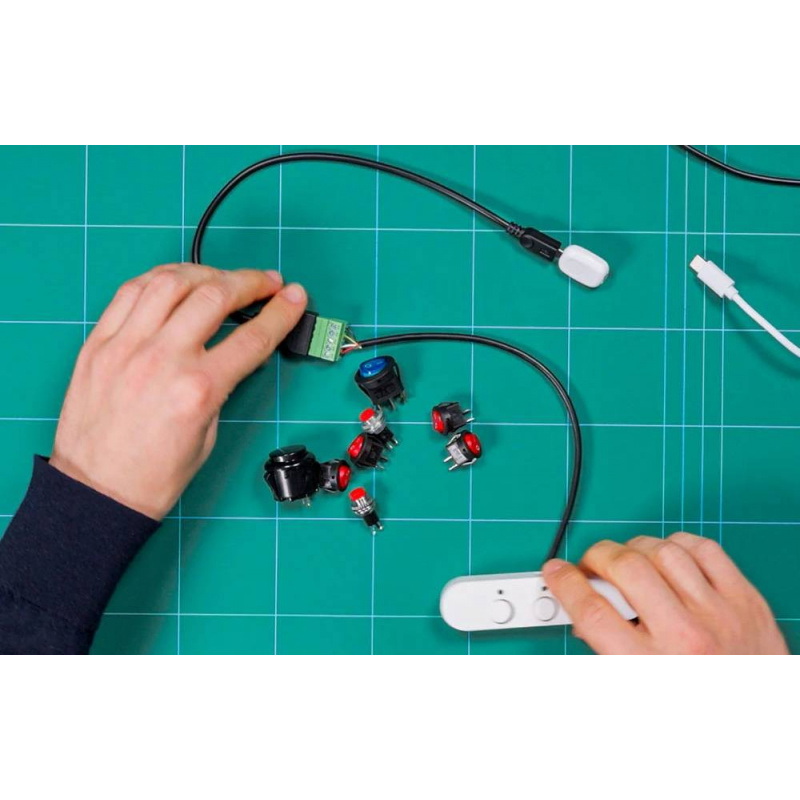

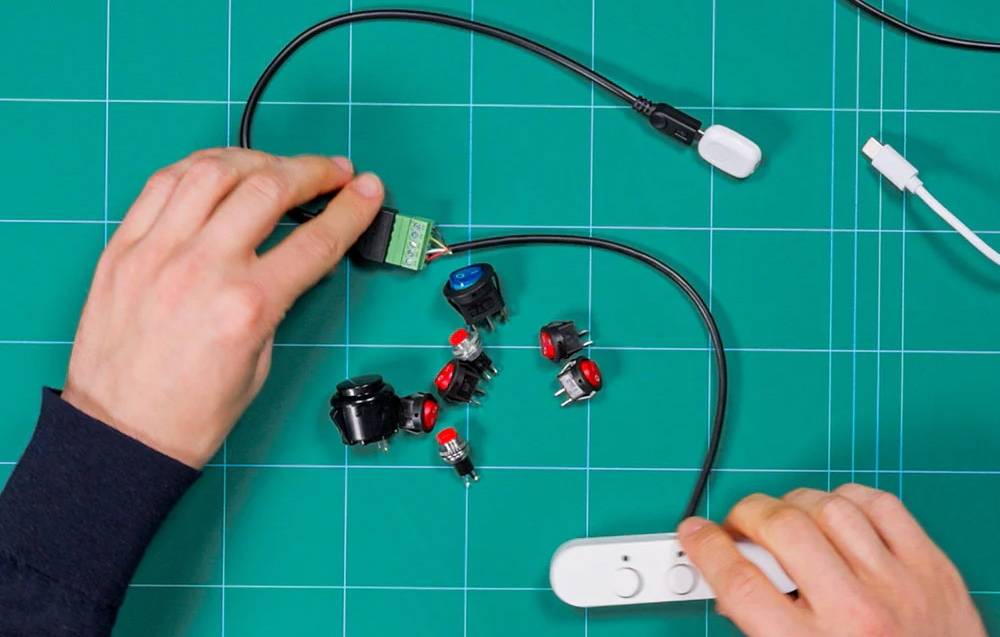

Nakładka może być wykorzystywana do podłączania czujników temperatury, wilgotności, przycisków, przełączników oraz urządzeń przekazujących sygnały analogowe lub cyfrowe.
Główne cechy nakładki Shelly 5-Terminal Add-on
- Pięć zacisków przyłączeniowych: łatwe podłączanie zasilania, czujników i elementów sterujących
- Trzy konfigurowalne linie I/O: dostęp do wejść i wyjść o poziomie logicznym 3,3 V
- Wielofunkcyjna linia IO1: obsługa czujników DS18B20 i DHT22, wejścia analogowego oraz cyfrowego wejścia lub wyjścia
- Dwie cyfrowe linie IO2 i IO3: możliwość konfiguracji jako wejścia lub wyjścia cyfrowe
- Wejście analogowe: pomiar sygnałów w zakresie od 0 V do 2,5 V
- Zaciski 5 V i GND: możliwość zasilania podłączonych czujników lub modułu The Pill
- Dedykowana kompatybilność: akcesorium zaprojektowane do współpracy z Shelly The Pill
- Przewód o długości 24 cm: wygodne rozmieszczenie elementów podczas montażu
Specyfikacja techniczna rozszerzenia do
Shelly The Pill
- Kompatybilność: Shelly The Pill
- Liczba zacisków: 5
- Zaciski: 5 V, IO1, IO2, IO3, GND
- Liczba konfigurowalnych wejść i wyjść: 3
- Poziom logiczny wejść i wyjść: 3,3 V
- IO1: obsługa DS18B20, DHT22, wejścia analogowego oraz cyfrowego wejścia lub wyjścia
- IO2: cyfrowe wejście lub wyjście
- IO3: cyfrowe wejście lub wyjście
- Zakres wejścia analogowego: od 0 V do 2,5 V
- Zacisk zasilania: 5 V
- Zacisk odniesienia: GND
- Temperatura pracy: od 0°C do 40°C
- Temperatura przechowywania: od -20°C do 40°C
- Wilgotność względna: od 30% RH do 70% RH
- Maksymalna wysokość pracy: 2000 m n.p.m.
- Długość przewodu: 24 cm
- Kolor: czarny
- Wymiary: 44 x 23 x 10 mm
- Masa: 23 g
Zawartość zestawu
- 5-zaciskowa nakładka Shelly
Dostęp do zasilania oraz konfigurowalnych linii I/O ogranicza konieczność stosowania dodatkowych adapterów i ułatwia szybkie wprowadzanie zmian w projekcie.
