Opis produktu: Shelly 1PM Gen3 - 1-kanałowy przekaźnik dopuszkowy / sterownik - WiFi / Bluetooth z pomiarem energii - aplikacja Android / iOS - 4 szt.
Shelly 1PM Gen3 to kompaktowy, jednoobwodowy przekaźnik, który umożliwia zdalne sterowanie urządzeniami od 110 V do 240 V AC lub od 24V do 30 V DC oraz monitorowanie ich zużycia energii. Dzięki łączności WiFi i Bluetooth, można go łatwo zintegrować z systemami automatyki domowej, takimi jak Google Assistant, Alexa czy Samsung SmartThings, co pozwala na sterowanie głosowe i automatyzację. Shelly 1PM Gen3 może być zainstalowany w standardowych puszkach elektrycznych, za gniazdami zasilającymi lub w innych miejscach o ograniczonej przestrzeni. Przekaźnik działa zarówno lokalnie, jak i w chmurze, a nowy procesor ESP-Shelly-C38F oraz 8 MB pamięci zapewniają szybkie i stabilne działanie. Zestaw 4 sztuk umożliwia rozbudowę systemu w całym domu - od oświetlenia po urządzenia grzewcze czy biurowe.
Shelly 1PM Gen3 - 1-kanałowy przekaźnik dopuszkowy / sterownik - WiFi / Bluetooth z pomiarem energii - aplikacja Android / iOS - 4 szt.

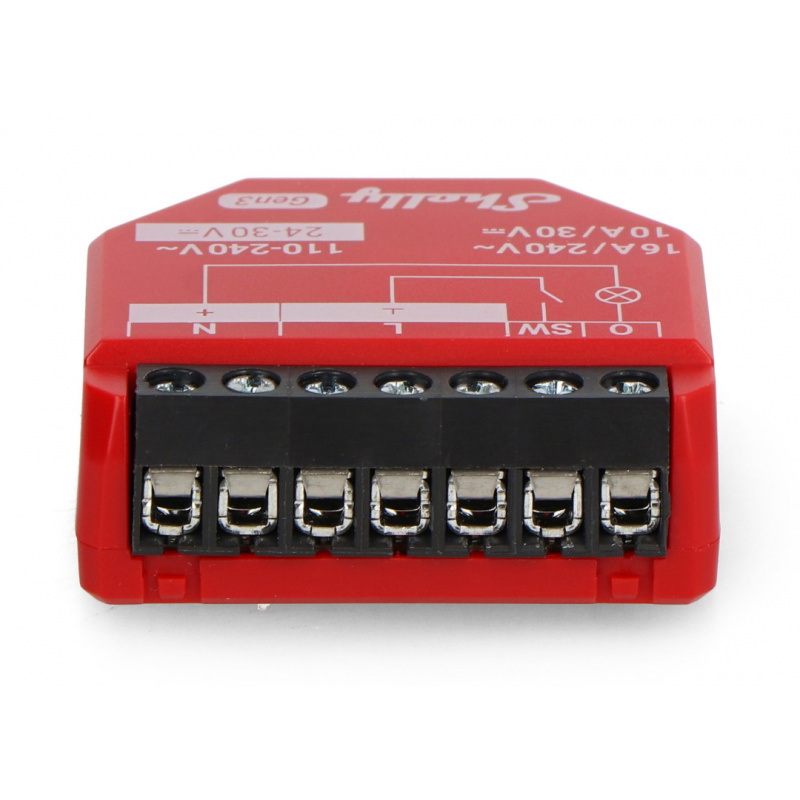

Przekaźnik posiada złącza śrubowe do montażu przewodów.
Główne cechy Shelly 1PM Gen3
- Łączność WiFi 802.11 b/g/n oraz Bluetooth 4.2
- Sterowanie jednym obwodem elektrycznym o mocy do 16 A
- Zintegrowany pomiar energii - amperomierz, woltomierz i czujnik temperatury
- Funkcja wzmacniacza sygnału WiFi oraz bramki BLE
- Obsługa skryptów, webhooków, MQTT i protokołu KNXnet/IP
- Harmonogramy i sceny automatyzujące pracę urządzeń
- Możliwość pracy w chmurze lub sieci lokalnej
- Bezpieczna praca - ochrona przed przegrzaniem, przeciążeniem i przepięciem
- Zgodność z Amazon Alexa, Google Home, Samsung SmartThings
Schemat podłączenia modułu Shelly 1PM Gen3

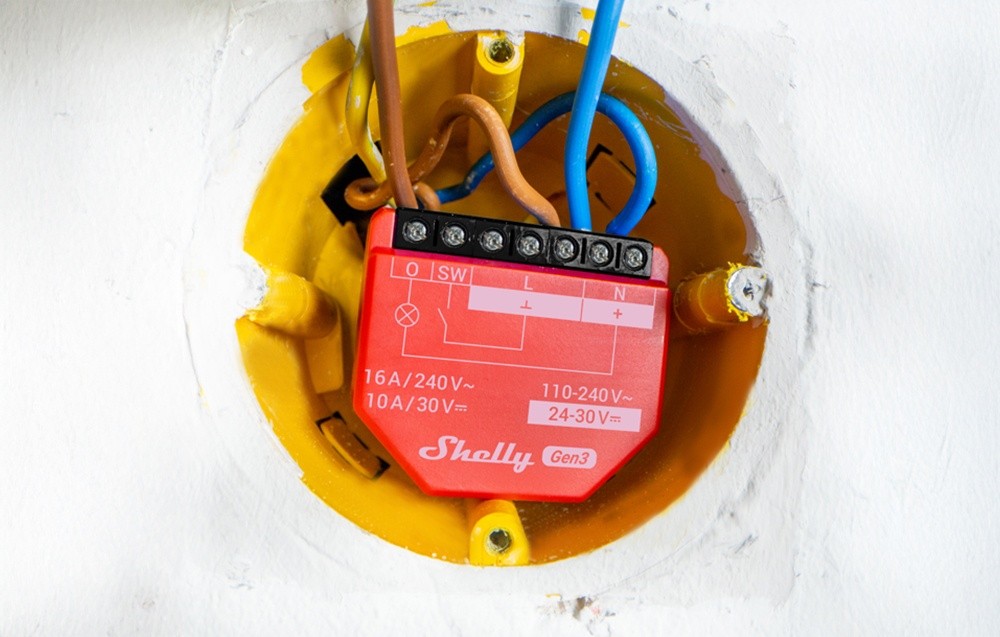

Przed przystąpieniem do podłączenia modułu Shelly 1PM, należy wyłączyć zasilanie w obwodzie, w którym będzie on instalowany. Upewnij się, że jest umieszczony w bezpiecznym miejscu, chronionym przed wpływem warunków atmosferycznych i niedostępnym dla osób nieuprawnionych.

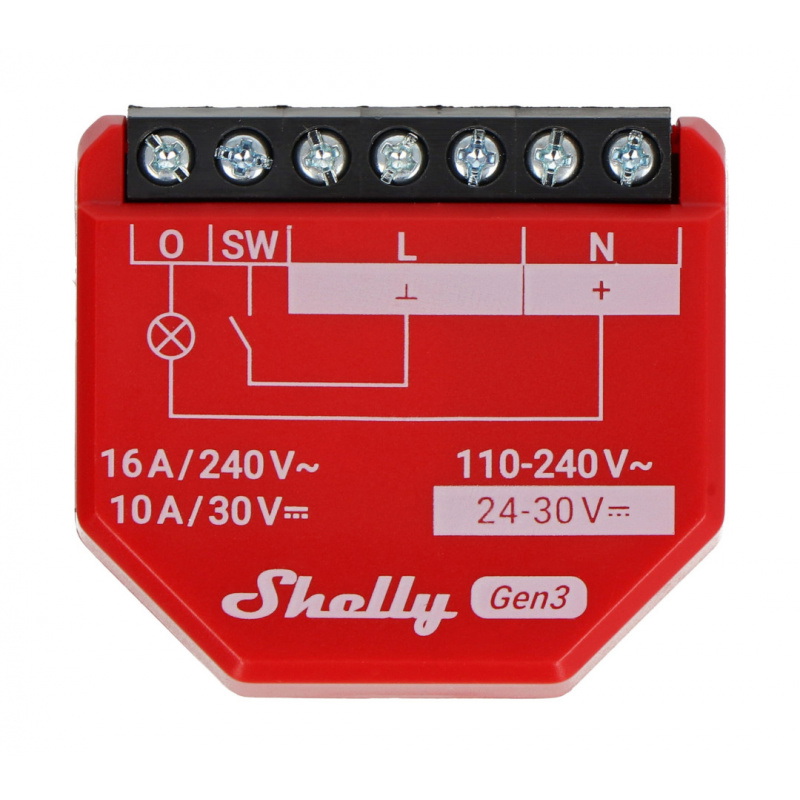

Moduł wyposażony jest w sześć złącz śrubowych, do których można podłączyć przewody za pomocą wkrętaka. Oto opis poszczególnych złącz:
- O: wyjście bezpotencjałowe
- L1 / L: zasilanie 230 V AC (lub od 24 V do 30 V DC), biegun dodatni
- SW: wejście przełącznika, które kontroluje wyjście O
- Port debugowania: służy do diagnostyki i testowania modułu
Zawsze pamiętaj o zachowaniu ostrożności podczas pracy z urządzeniami elektrycznymi.
Schemat podłączenia modułu.
Przekaźnik nie wymaga stosowania dodatkowej bramki.
Dlaczego warto kupić zestaw 4 przekaźników Shelly 1PM Gen3?
Zestaw 4 przekaźników Shelly 1PM Gen3 to doskonałe rozwiązanie dla osób, które chcą kompleksowo zautomatyzować kilka obwodów w domu lub biurze. Dzięki zestawowi możesz niezależnie sterować czterema różnymi urządzeniami lub strefami - bez konieczności dokupowania pojedynczych modułów. Zakup pakietu oznacza też niższą cenę jednostkową, łatwiejszą konfigurację oraz spójną integrację z całym ekosystemem Shelly. To inwestycja, która zwróci się w postaci wygody i oszczędności energii.
Specyfikacja techniczna przekaźnika
- Napięcie zasilania: od 110 V do 240 V AC / od 24 V do 30 V DC
- Pobór energii: < 1,2 W
- Typ wyjść sterujących: przekaźnikowe
- Maksymalne napięcie przełączania AC: 240 V
- Maksymalne napięcie przełączania DC: 30 V
- Maksymalne obciążenie AC: 16 A
- Maksymalne obciążenie DC: 10 A
- Protokół WiFi: 802.11 b/g/n, pasmo 2,4 GHz
- Protokół Bluetooth: 4.2
- Zasięg WiFi: do 50 m na zewnątrz / do 30 m wewnątrz
- Zasięg Bluetooth: do 30 m na zewnątrz / do 10 m wewnątrz
- Złącza: 6 złącz śrubowych (O, L1 / L, SW, port debugowania)
- Obsługiwane protokoły: HTTP, MQTT, UDP, WebHooks
- Zarządzanie energią: funkcje pomiaru mocy
- CPU: ESP-Shelly-C38F, pamięć Flash: 8 MB
- Interfejs: wbudowany interfejs webowy do konfiguracji i monitorowania
- Integracje: kompatybilność z Google Home, Amazon Alexa i Samsung SmartThings
- Wymiary: 42 x 37 x 16 mm
- Masa: 27 g
Zawartość zestawu

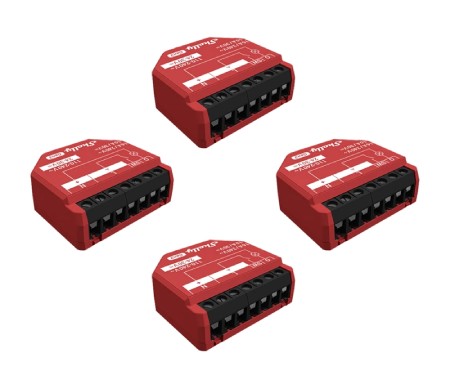

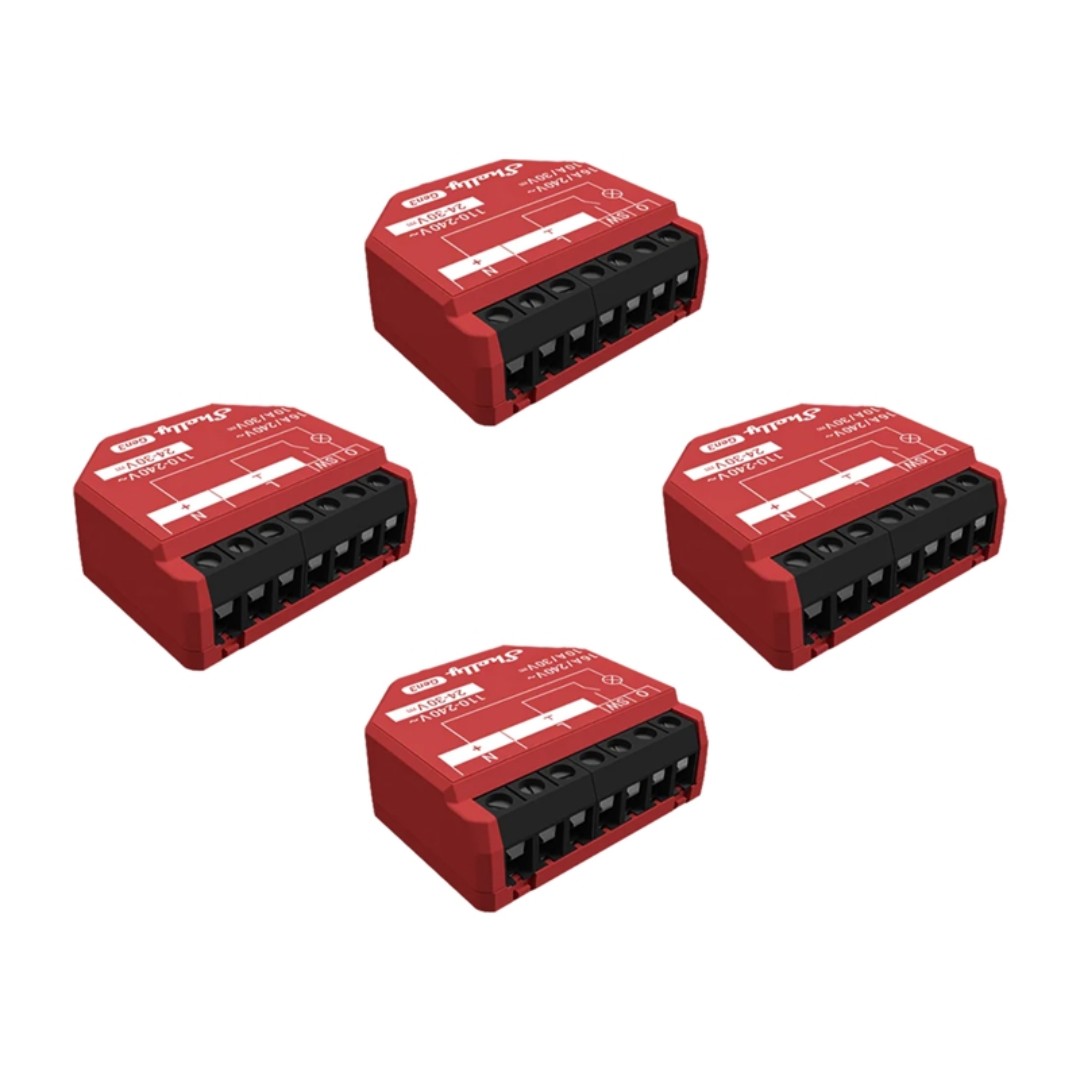

- 4x przekaźnik Shelly 1PM Gen3
Przekaźnik może sterować szeroką gamą urządzeń i sprzętów.
| Porównanie urządzeń Shelly Gen1, Gen2, Gen3 i Gen4 | ||||
|---|---|---|---|---|
| Funkcja | Shelly Gen 1 | Shelly Gen 2 (Plus/Pro, Mini) | Shelly Gen 3 | Shelly Gen 4 |
| WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi (WiFi 6) |
| Moc obliczeniowa | Podstawowa | Bardziej wydajne procesory niż w Gen 1 | Chip Shelly dla optymalnej wydajności | Najbardziej zaawansowana moc obliczeniowa |
| Pamięć | Pamięć podstawowa | Do 4 MB Flash (8 MB w PRO) | 8 MB Flash, 256 kB RAM | Więcej niż Gen 3 (512 kB RAM) |
| Bluetooth | Nie | Tak - dla łatwej konfiguracji | Tak - dla łatwej konfiguracji | Tak - dla łatwej konfiguracji |
| Skrypty i automatyzacja | Nie | Rozszerzone możliwości automatyzacji | Zaawansowane skrypty i automatyzacja | Zaawansowane skrypty i automatyzacja |
| Monitorowanie energii | Podstawowe (wybrane modele) | Rozszerzone monitorowanie (część modeli) | Zaawansowane monitorowanie i funkcje bezpieczeństwa | Zaawansowane monitorowanie i funkcje bezpieczeństwa |
| Sterowanie urządzeniem | MQTT, CoAP, HTTP Webhooks | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud |
| Komponenty wirtualne | Nie | Dostępne (tylko PRO) | Obsługiwane | Obsługiwane |
| Wsparcie KNX | Nie | Tak (tylko wybrane PRO) | Tak (wybrane urządzenia) | Tak (wybrane urządzenia) |
| Bluetooth Gateway | Nie | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) |
| KVS (Key-Value Store) | Nie | Tak | Tak | Tak |
| Timer Loop | Nie | Auto ON/OFF równocześnie | Auto ON/OFF równocześnie | Auto ON/OFF równocześnie |
| Wzmacniacz zasięgu | Nie | Tak | Tak | Tak (WiFi i ZigBee) |
| AP i WiFi jednocześnie | Nie | Tak | Tak | Tak |
| Ethernet | Nie | Tak (tylko PRO) | Tak (tylko PRO) | Tak (tylko PRO) |
| Przeznaczenie | Podstawowa automatyka domowa | Większe możliwości, skrypty, lepsze podzespoły | Zaawansowana automatyzacja, przyszłościowe rozwiązania | Pełna automatyzacja, najwyższa elastyczność |
| Wsparcie protokołów | Brak | BTHome, MQTT+Cloud, KNX (PRO) | BTHome, KNXnet/IP, Matter, MQTT+Cloud, Wirtualne komponenty | BTHome, Matter, ZigBee, TCP/IP Modbus, KNXnet/IP, MQTT+Cloud |
