Opis produktu: NeoKey - moduł z czterema gniazdami klawiszy mechanicznych - NeoPixels 1x4 - I2C - STEMMA QT / Qwiic - Adafruit 4980
NeoKey z czterema gniazdami klawiszy mechanicznych - płytka o wymiarach 76,5 x 21,5 x 4,6 mm wyprodukowana przez Adafruit. Posiada miejsce na cztery przyciski, w tym wyprowadzenia w postaci gniazda Kailh. Dzięki nim można podłączyć dowolny przełącznik kompatybilny z MX, bez konieczności lutowania go. Producent umieścił na płytce także cztery diody LED, które podświetlają przymocowane przyciski. NeoKey od Adafruit wykorzystuje magistralę I2C do komunikacji z modułem kontrolera (np. z Arduino czy Raspberry Pi). Na skraju płytki, z dwóch stron, zamontowano także złącza STEMMA QT / Qwiic, które pozwalają na wygodne połączenie nie wymagające lutowania. Zestaw składa się matrycy i listwy goldpin - przełączniki, nakładki na klawisze i moduł kontrolera należy kupić osobno.
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem. Producent udostępnia także dedykowane biblioteki - dla Arduino IDE oraz dla CircuitPython/Python.

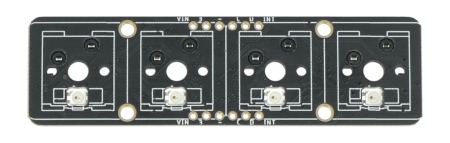

Płytka posiada wyprowadzenia w postaci pól lutowniczych oraz złącze STEMMA QT / Qwiic.
Opis wyprowadzeń modułu od Adafruit
- VIN - pin zasilania układu w zakresie od 3 V do 5 V
- 3 - pin zasilania 3,3 V
- "-" - masa układu
- C - linia zegara interfejsu komunikacyjnego I2C
- D - linia danych interfejsu komunikacyjnego I2C
- INT - pin przerwania
Specyfikacja techniczna NeoKey od Adafruit
- Kompatybilna m.in. z Arduino i Rapsberry Pi
- Maksymalna ilość obsługiwanych przycisków: 4
- Podświetlenie: tak
- Źródło podświetlenia: diody LED
- Zasilanie: od 3 V do 5 V DC
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu:
- domyślny: 0x30
- konfigurowany: 0x31, 0x32, 0x34, 0x38
- Złącza: STEMMA QT / pola lutownicze 2,54 mm
- Wymiary: 76,5 x 21,5 x 4,6 mm
- Masa: 6 g
Zawartość zestawu
- NeoKey - moduł z czterema gniazdami klawiszy mechanicznych
- Listwa goldpin 1x12 - raster 2,54 mm

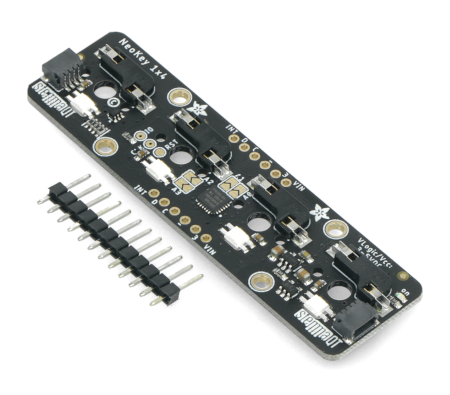

Wbudowane diody LED zapewniają efektowne podświetlenie klawiszy.
