Opis: Adapter Qwiic - Grove - 10cm - SparkFun PRT-15109
Przewód adaptera Qwiic do Grove o długości 100 mm. Umożliwia połączenie pomiędzy systemem SparkFun Qwiic Connect oraz płytami Grove opartymi na interfejsie I2C firmy SeeedStudio. Przewodu można używać do wprowadzenia czujników, wejścia i wyjścia Qwiic do swojego systemu Grove.
Uwaga! System Grove posiada wiele różnych systemów sygnałowych, które korzystają z tego samego złącza. Ten przewód działa tylko z odmianą I2C.

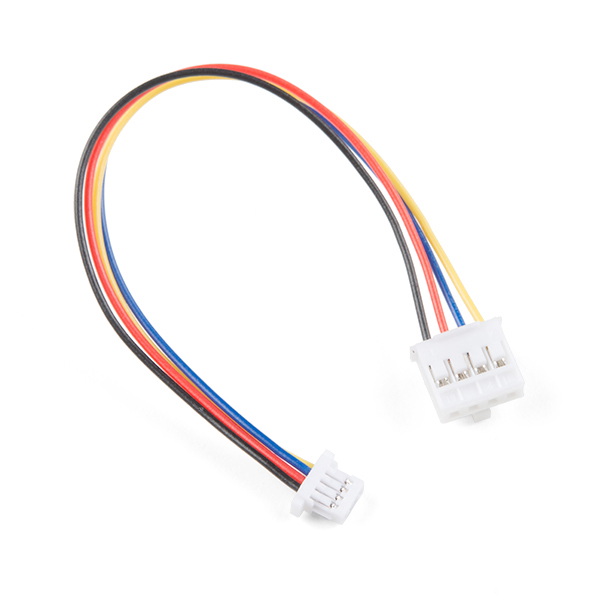

Qwiic przewód - Grove Adapter (100mm) - SparkFun PRT-15109.

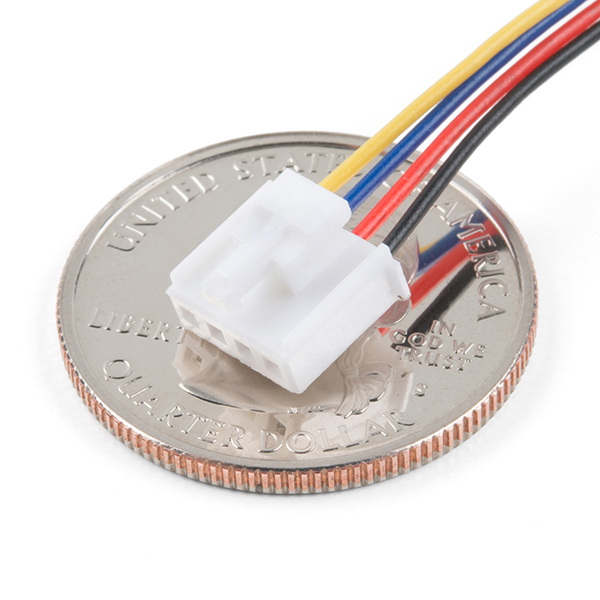

Przewód Qwiic zakonczony z jednej strony złączem Grove.
System połączenia SparkFun Qwiic
System SparkFun Qwiic pozwala na proste i szybkie łączenie czujników, elementów wykonawczych, nakładek i przewodów I2C. Złącza Qwiic są mało podatne na błędy powstałe podczas połączenia. Moduły wyposażone w złącze Qwiic posiadają 4-pinowe złącze JST o rastrze 1 mm. Dzięki takiemu rozwiązaniu, złącze nie zajmuje dużo miejsca na płytce i uniemożliwia podłączenie wtyczki w odwrotny sposób, minimalizując ryzyko popełnienia błędu przy podłączeniu przewodów.
Specyfikacja techniczna przewodu Qwiic - Grove adapter
- Czterożyłowe przewody oznaczone kolorami:
- Czarny: masa - GND
- Czerwony: napięcie zasilania 3,3 V
- Niebieski: linia danych magistrali I2C - SDA
- Żółty: linia zegarowa magistrali I2C - SCL
- Długość przewodu: 100 mm
