Opis produktu: STEMMA QT / Qwiic JST SH 4-Pin Cable - 300mm - Adafruit 5384
Przewód ze złączem Qwiic / STEMMA QT wykonany przez Adafruit. Długość przewodu wynosi 300 mm, owinięty został w płaskiej, gumowej izolacji w kolorze czarnym. Przewód zakończono 4-pinowym wtykiem Qwiic / STEMMA QT - JST-SH. Wtyk o rastrze 1 mm zapewnia łatwe łączenie ze sobą modułów wyposażonych w te samo złącze. Przewód składa się z czterech żył o kolorze: czerwonym, czarnym, niebieskim i żółtym. Przewody danych zostały przeplecione z zasilaniem, aby zredukować zakłócenia, lecz nadal mogą one występować na linii I2C 1 MHz / 800 kHz lub nawet 400 kHz.
Czym jest Qwiic / STEMMA QT?
Qwiic / STEMMA QT to ekosystem czujników i modułów opartych na magistrali I2C, elementów wykonawczych oraz przewodów z dedykowanymi złączami. Zastosowanie takich złącz upraszcza prototypowanie nawet skomplikowanych układów. Wszystkie płytki obsługujące Qwiic / STEMMA QT wykorzystują jednakowe, 4-pinowe złącze JST o rozstawie 1 mm. Zmniejsza to ilość wymaganego miejsca na płytce drukowanej. Zabezpiecza również przed nieprawidłowym podłączeniem oraz nie wymaga lutowania.
Specyfikacja przewodu Qwiic / STEMMA QT
- Ilość żył: 4
- Oznaczenie przewodów:
- czerwony - zasilanie 3,3 V DC
- czarny - masa
- niebieski - dane SDA I2C
- żółty - zegar SCL I2C
- Izolacja: płaska
- Kolor izolacji: czarny
- Wtyk: 2x Qwiic / STEMMA QT - JST-SH
- Raster pinów: 1 mm
- Długość: 300 mm

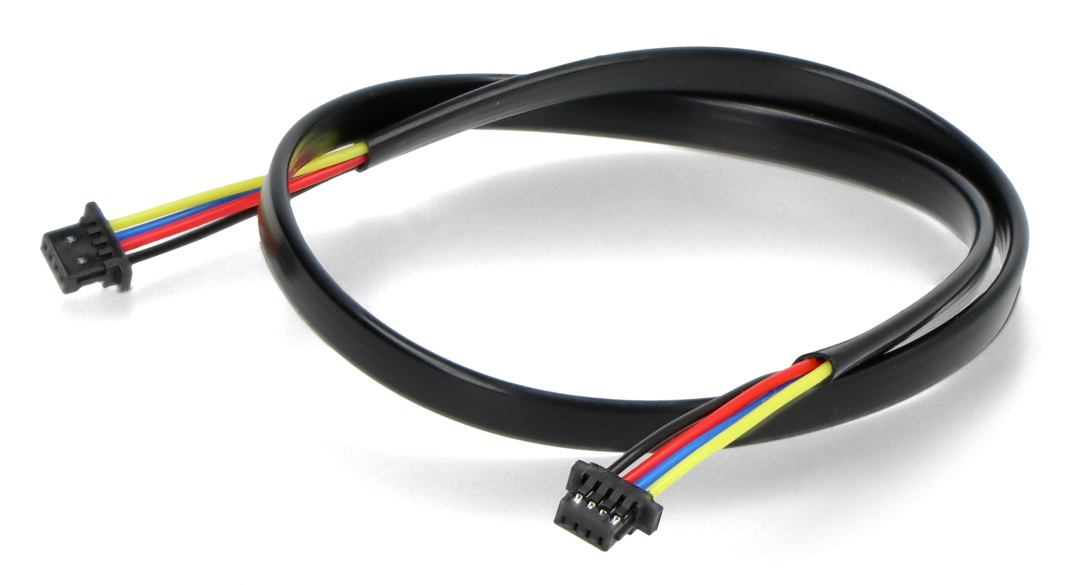

Przewód Qwiic / STEMMA QT.
