Opis produktu: D42V55F12 - przetwornica step-down - 12 V 4,5 A - Pololu 5577
Pololu D42V55F12 to wydajna przetwornica step-down (buck) należąca do serii D42V55Fx. Została zaprojektowana do efektywnego obniżania napięcia z zakresu od 12 V do 60 V do stabilnego poziomu 12 V. W porównaniu z klasycznymi stabilizatorami liniowymi oferuje znacznie wyższą sprawność energetyczną, co przekłada się na mniejsze straty mocy i niższą temperaturę pracy. Przetwornica wyposażona została w funkcję miękkiego startu, wyjście sygnalizacji poprawnej pracy Power Good (PG), wejście Enable (EN) umożliwiające zdalne włączanie i wyłączanie modułu oraz zabezpieczenie przed odwrotnym podłączeniem zasilania. Dzięki niewielkim wymiarom i dużej wydajności prądowej moduł sprawdzi się zarówno w zastosowaniach hobbystycznych, jak i profesjonalnych. Maksymalny prąd ciągły to 4,5 A.

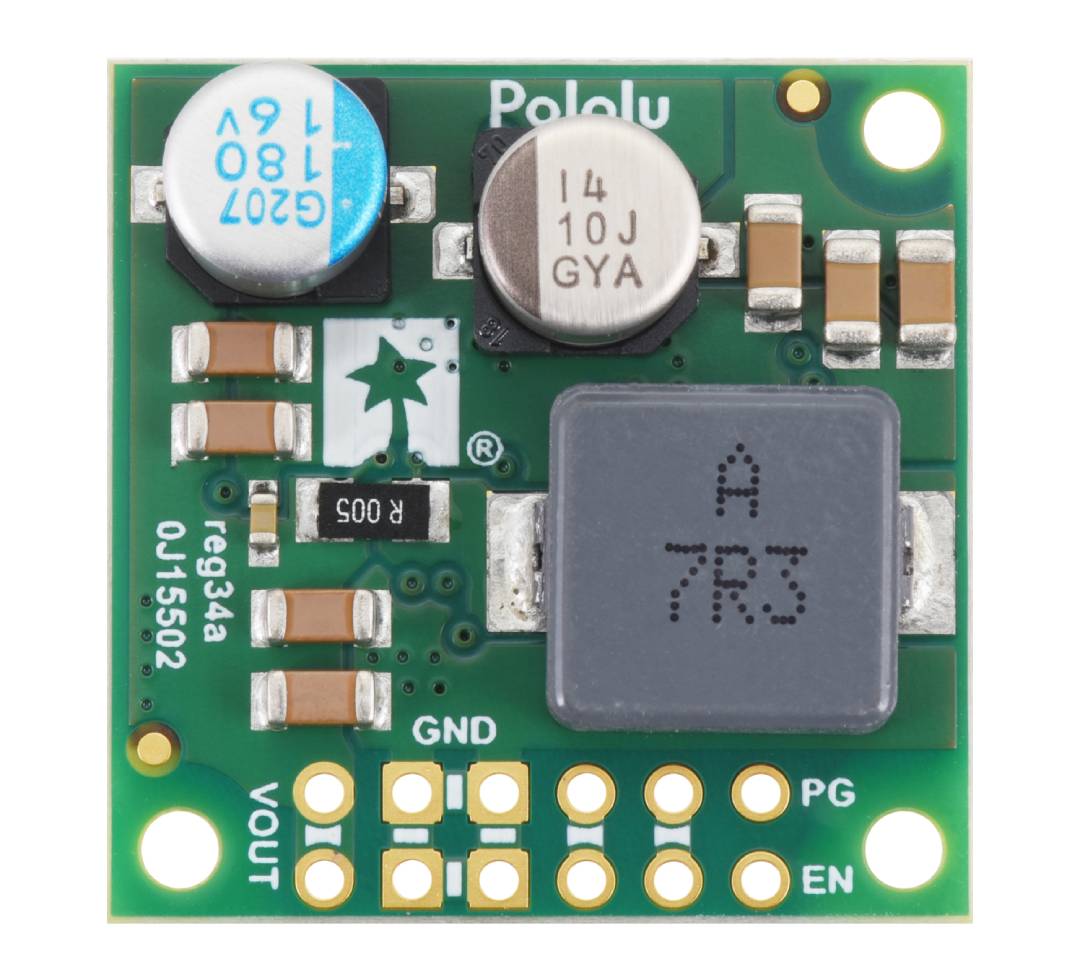

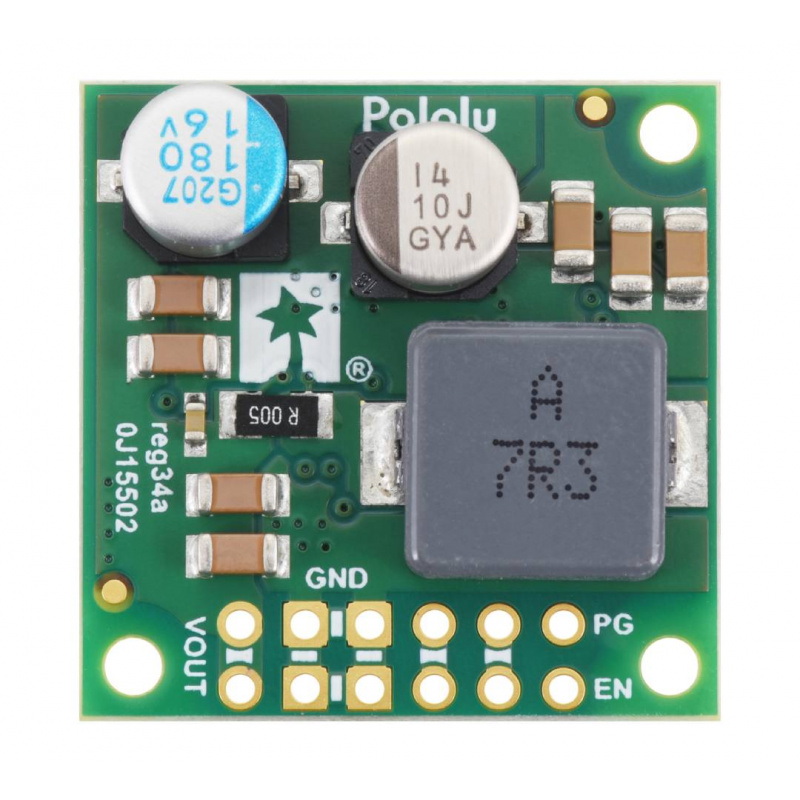

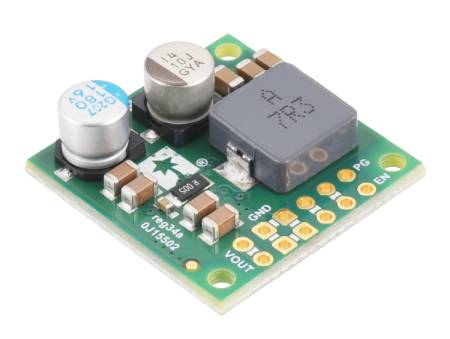

D42V55F12 - przetwornica step-down - 12 V 4,5 A - Pololu 5577.

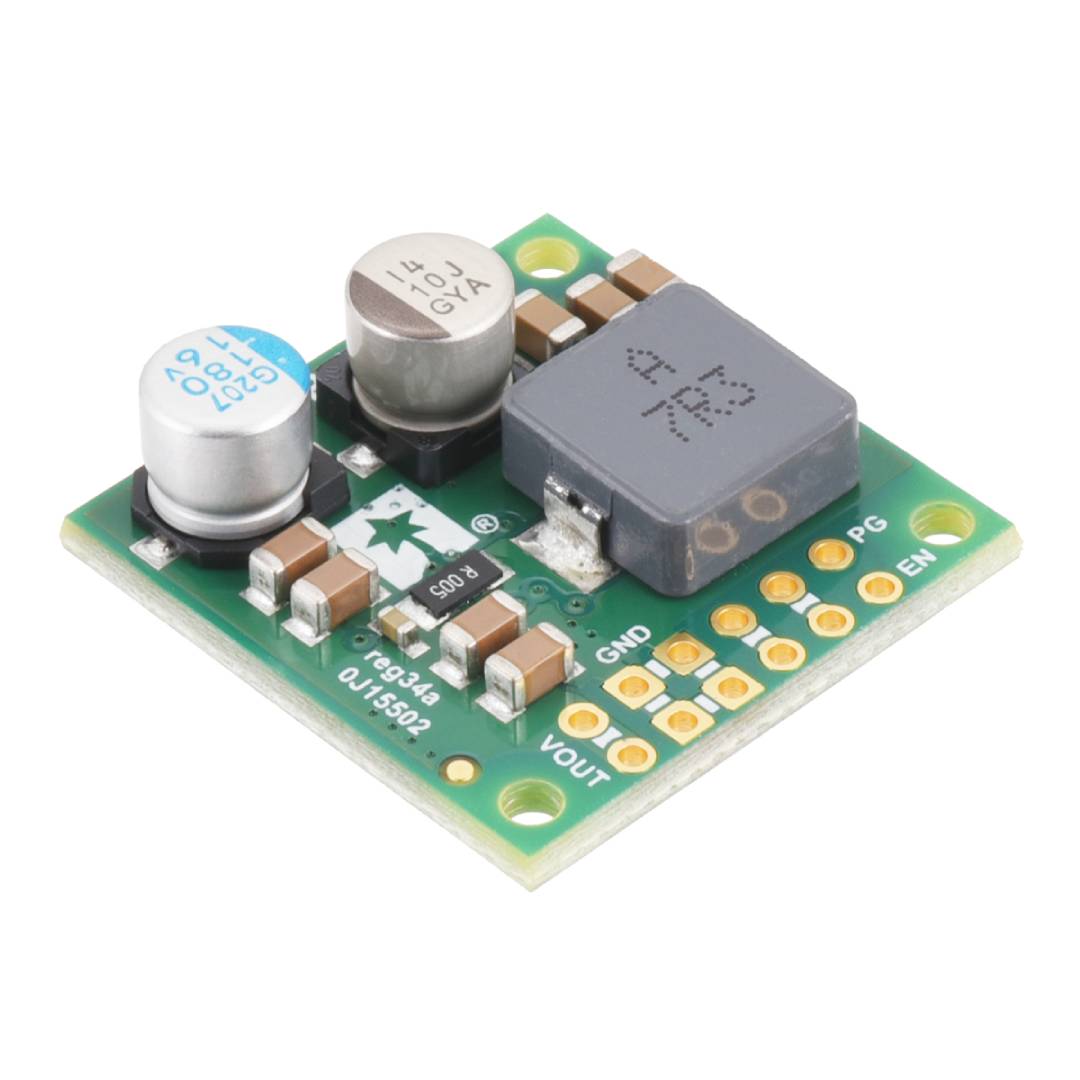

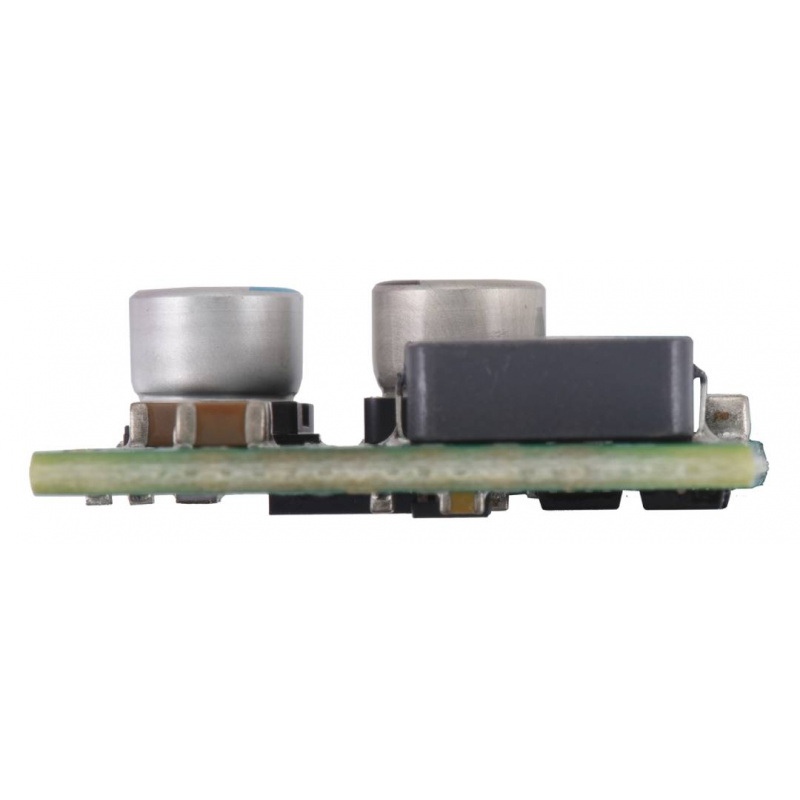

Przetwornica dostarcza stabilne napięcie 12 V.
Główne cechy przetwornicy step-down
- Napięcie wejściowe od 12 V do 60 V: umożliwia współpracę z szeroką gamą źródeł zasilania
- Stabilizowane napięcie wyjściowe 12 V: dokładność regulacji wynosi ±3%
- Prąd wyjściowy do 4,5 A: wysoka wydajność dla wymagających odbiorników
- Sprawność od 85% do 95%: ogranicza straty energii i nagrzewanie układu
- Synchroniczna przetwornica buck: zapewnia wysoką efektywność pracy
- Funkcja Soft-Start: ogranicza prąd rozruchowy podczas uruchamiania
- Wyjście Power Good (PG): umożliwia monitorowanie poprawności napięcia wyjściowego
- Wejście Enable (EN): pozwala na zdalne sterowanie pracą przetwornicy
- Zabezpieczenie przed odwrotną polaryzacją: zwiększa bezpieczeństwo układu
- Zabezpieczenie nadprądowe i termiczne: chroni moduł przed uszkodzeniem
- Niski pobór prądu bez obciążenia: poniżej 0,2 mA przy wyższych napięciach wejściowych
- Kompaktowe wymiary 25,4 x 25,4 mm: łatwa integracja z projektami elektronicznymi

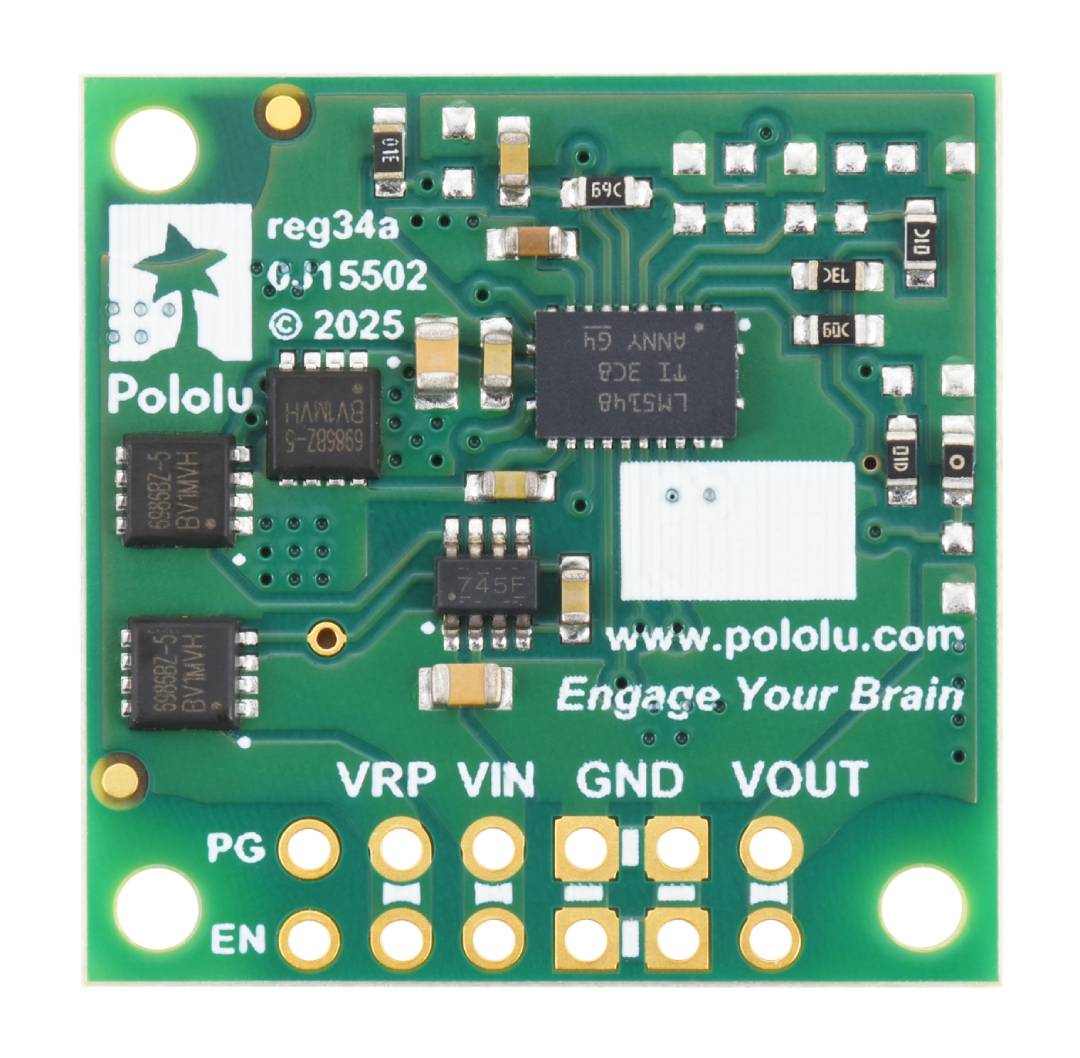

Wyprowadzenia przetwornicy step-down Pololu D42V55F12
Moduł został wyposażony w sześć podstawowych wyprowadzeń rozmieszczonych w rastrze 2,54 mm, co umożliwia współpracę z płytkami stykowymi oraz standardowymi złączami goldpin. Wyprowadzenie VIN służy do podłączenia napięcia wejściowego, natomiast VOUT dostarcza stabilizowane napięcie 12 V. Piny GND pełnią funkcję masy układu. Dodatkowy pin VRP zapewnia dostęp do napięcia wejściowego po układzie zabezpieczenia przed odwrotną polaryzacją. Wejście EN umożliwia zdalne wyłączanie przetwornicy i przechodzenie w tryb niskiego poboru mocy, a wyjście PG (Power Good) pozwala monitorować poprawność napięcia wyjściowego i może być wykorzystywane w systemach sekwencjonowania zasilania lub diagnostyki.

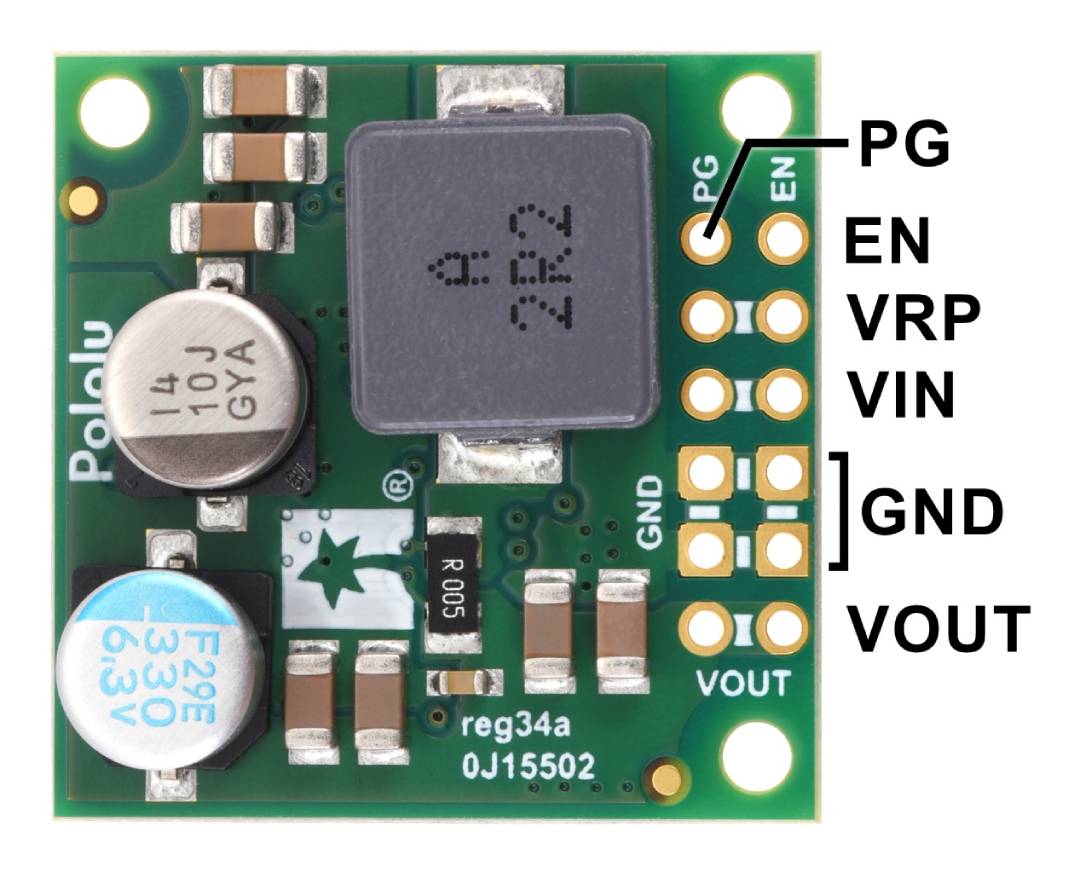

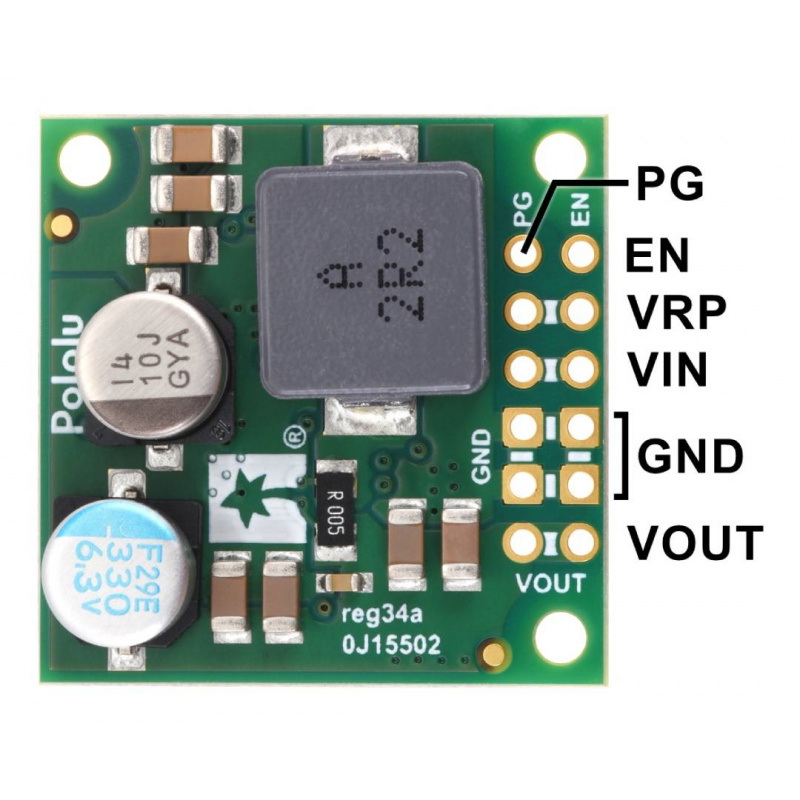

Wyprowadzenia modułu.

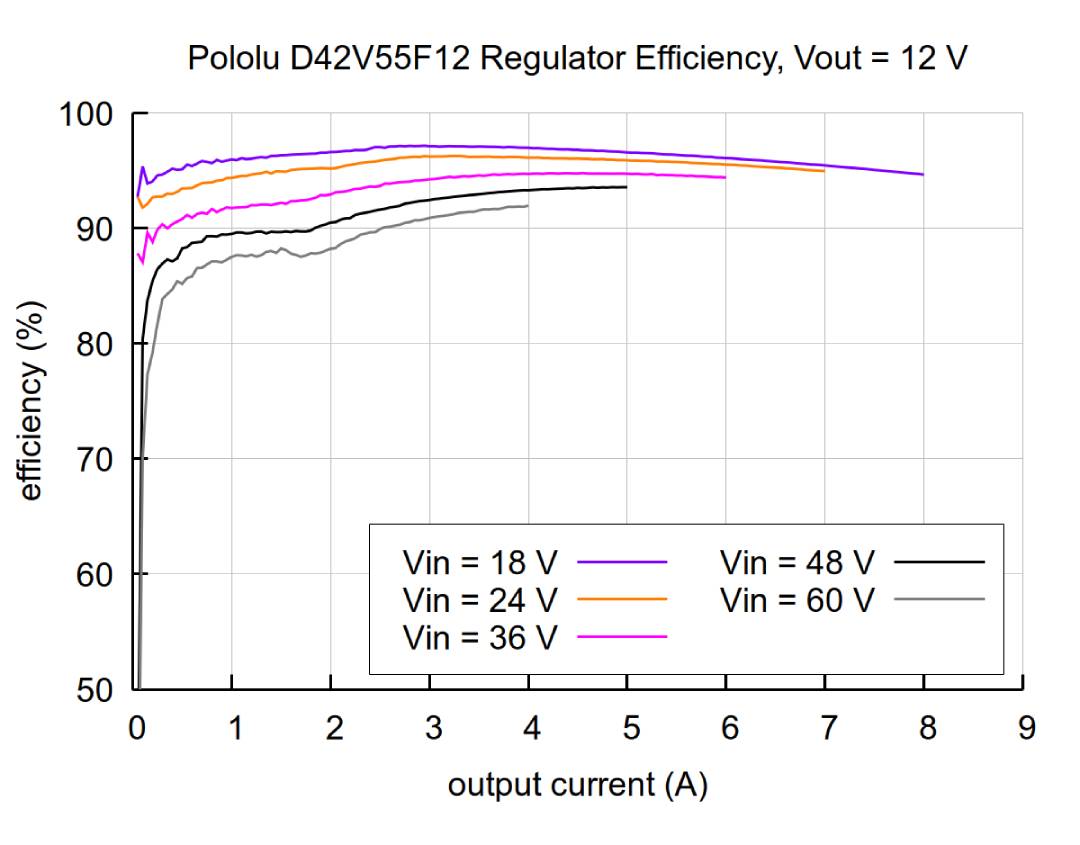

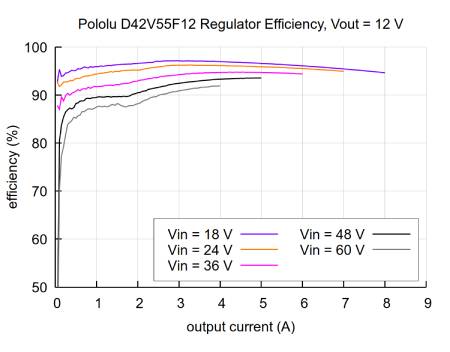

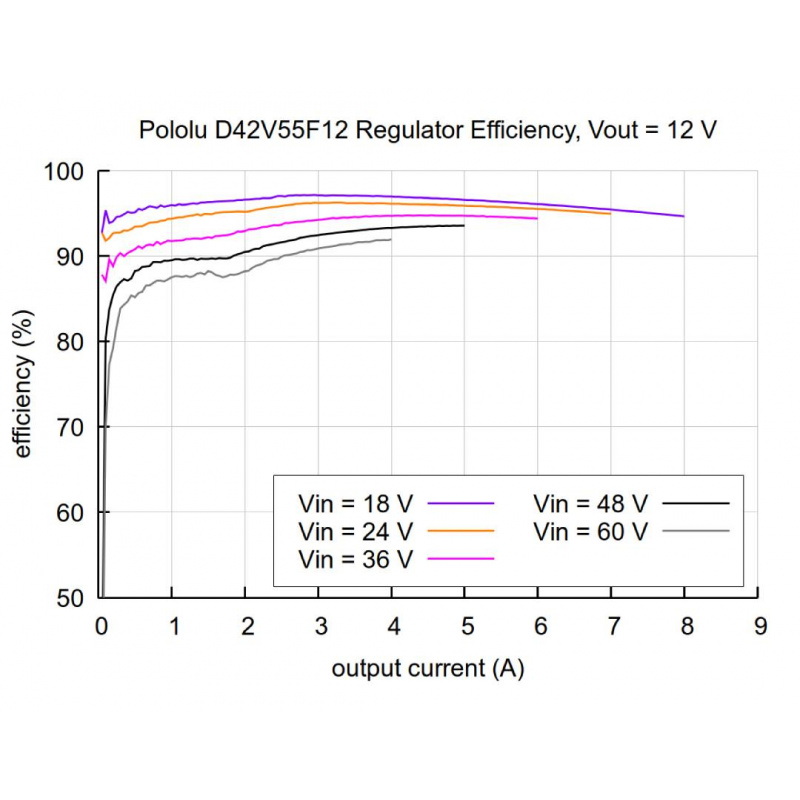

Typowa wydajność przetwornicy.
Wydajność i prąd przetwornicy
Przetwornica Pololu D42V55F12 została zaprojektowana z myślą o pracy z dużymi obciążeniami. Typowy maksymalny ciągły prąd wyjściowy wynosi 4,5 A przy napięciu wejściowym 42 V, jednak rzeczywista wartość zależy od napięcia wejściowego, temperatury otoczenia oraz warunków chłodzenia. Przy niższych napięciach wejściowych moduł może dostarczać nawet około 6,5 A, natomiast przy napięciach zbliżonych do 60 V dostępny prąd ciągły wynosi około 3,5 A. Dzięki synchronicznej konstrukcji sprawność przetwarzania energii osiąga od 85% do 95%, co pozwala ograniczyć straty mocy oraz ilość wydzielanego ciepła. W przypadku przeciążenia aktywowane są wbudowane zabezpieczenia nadprądowe i termiczne chroniące moduł przed uszkodzeniem.
Specyfikacja techniczna przetwornicy
- Typ przetwornicy: step-down (buck)
- Napięcie wejściowe: od 12 V do 60 V
- Napięcie wyjściowe: 12 V (±3%)
- Typowy maksymalny prąd wyjściowy: 4,5 A
- Typowy zakres ciągłego prądu wyjściowego: od 3,5 A do 6,5 A
- Sprawność: od 85% do 95%
- Częstotliwość przełączania: około 400 kHz
- Maksymalny prąd spoczynkowy: 10 mA
- Typowy prąd spoczynkowy przy wyższych napięciach wejściowych: poniżej 0,2 mA
- Prąd w trybie wyłączenia: około 50 µA + 1 µA/V napięcia wejściowego
- Wejście Enable (EN): tak
- Wyjście Power Good (PG): tak
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Zabezpieczenie nadprądowe: tak
- Zabezpieczenie termiczne: tak
- Otwory montażowe: 3 x M2
- Raster wyprowadzeń: 2,54 mm
- Wymiary: 25,4 x 25,4 x 9 mm
- Masa: 6,5 g
Zawartość zestawu
- 1x D42V55F12 - przetwornica step-down - 12V 4,5A - Pololu 5577
Do otworów można wlutować popularne listwy goldpin - raster wyprowadzeń to 2,54 mm.
