Opis produktu: D42V55F5.3 - przetwornica step-down - 5,3 V 6 A - Pololu 5572
Pololu D42V55F5.3 to impulsowa przetwornica step-down, umożliwiająca efektywne obniżanie napięcia wejściowego do stabilnego poziomu 5,3 V. W przeciwieństwie do stabilizatorów liniowych oferuje znacznie wyższą sprawność energetyczną, co przekłada się na mniejsze straty ciepła i dłuższą pracę systemów bateryjnych. Moduł obsługuje szeroki zakres napięcia wejściowego od 5,3 V do 60 V oraz zapewnia wydajność prądową do 6 A, co pozwala zasilać zarówno układy cyfrowe, jak i bardziej wymagające urządzenia. Wbudowane zabezpieczenia, takie jak ochrona przed przegrzaniem, przeciążeniem oraz odwrotną polaryzacją, gwarantują bezpieczną i stabilną pracę.
W naszej ofercie dostępna jest również wersja z napięciem wyjściowym 5 V - sprawdź!

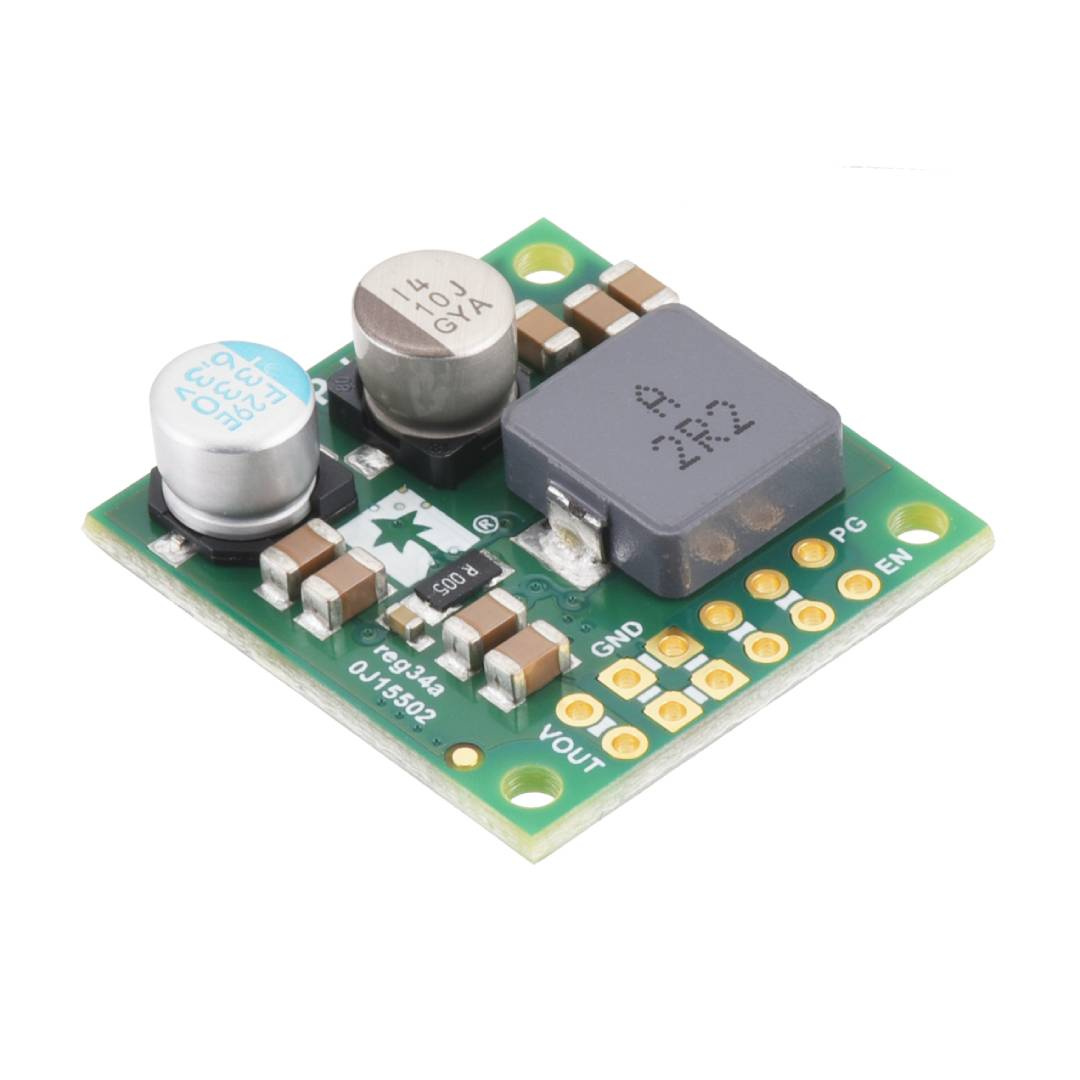

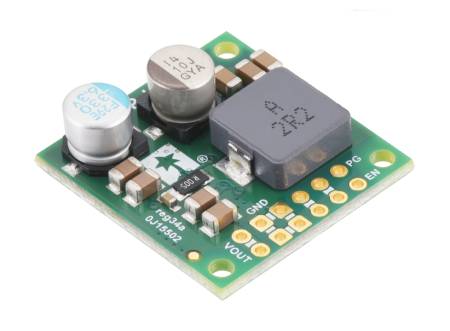

D42V55F5.3 - przetwornica step-down - 5,3 V 6 A - Pololu 5572.

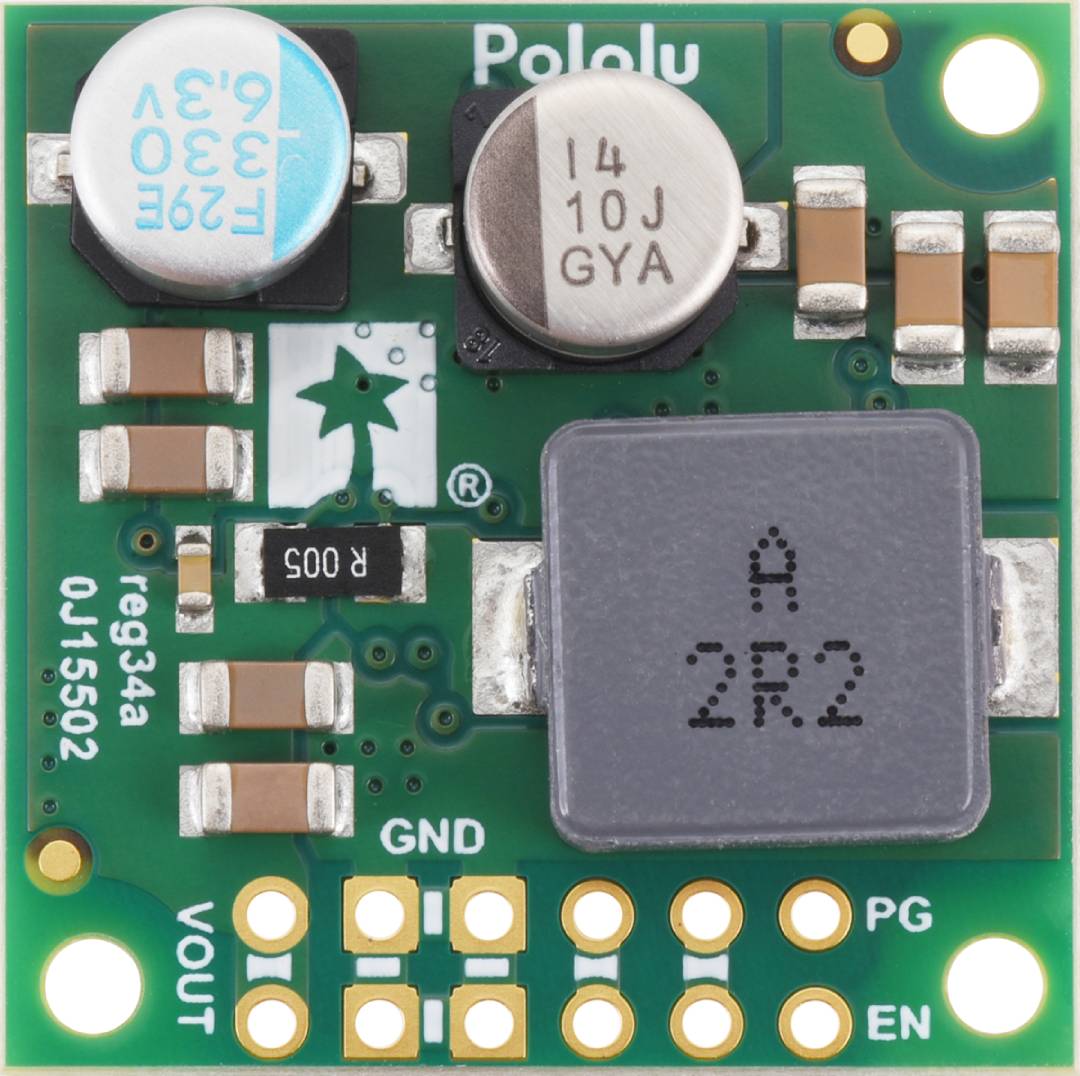

Przetwornica dostarcza stabilne napięcie 5,3 V.
Główne cechy przetwornicy step-down
- Zakres napięcia wejściowego: od 5,3 V do 60 V - szerokie zastosowanie
- Napięcie wyjściowe: 5,3 V (stałe) - stabilne zasilanie
- Prąd wyjściowy: do 6 A - wysoka wydajność prądowa
- Sprawność: od 70% do 95% - energooszczędna praca
- Częstotliwość pracy: ok. 400 kHz - stabilne działanie
- Prąd spoczynkowy: poniżej 0,2 mA - niskie zużycie energii
- Zabezpieczenia: termiczne, nadprądowe, odwrotna polaryzacja
- Funkcja soft-start: kontrolowany rozruch napięcia
Wyprowadzenia przetwornicy step-down Pololu D42V55F5.3
Moduł posiada wyprowadzenia w standardowym rastrze 2,54 mm, co umożliwia łatwe wykorzystanie z płytkami stykowymi oraz PCB. Podstawowe piny to VIN (wejście zasilania), VOUT (wyjście napięcia) oraz GND (masa), które są zdublowane w celu poprawy przewodzenia prądu. Dodatkowe piny rozszerzają funkcjonalność układu. EN pozwala na włączanie i wyłączanie przetwornicy, co jest szczególnie przydatne w systemach oszczędzania energii. PG (Power Good) sygnalizuje poprawność napięcia wyjściowego, a pin VRP zapewnia dostęp do napięcia wejściowego po zabezpieczeniu.

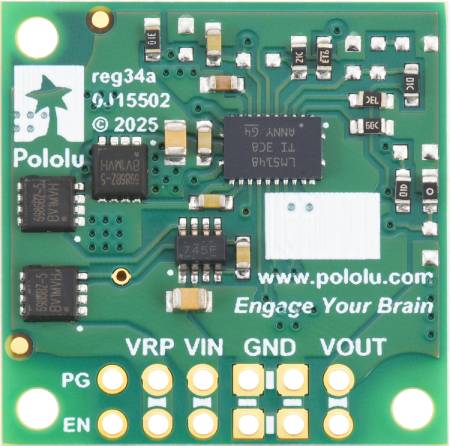

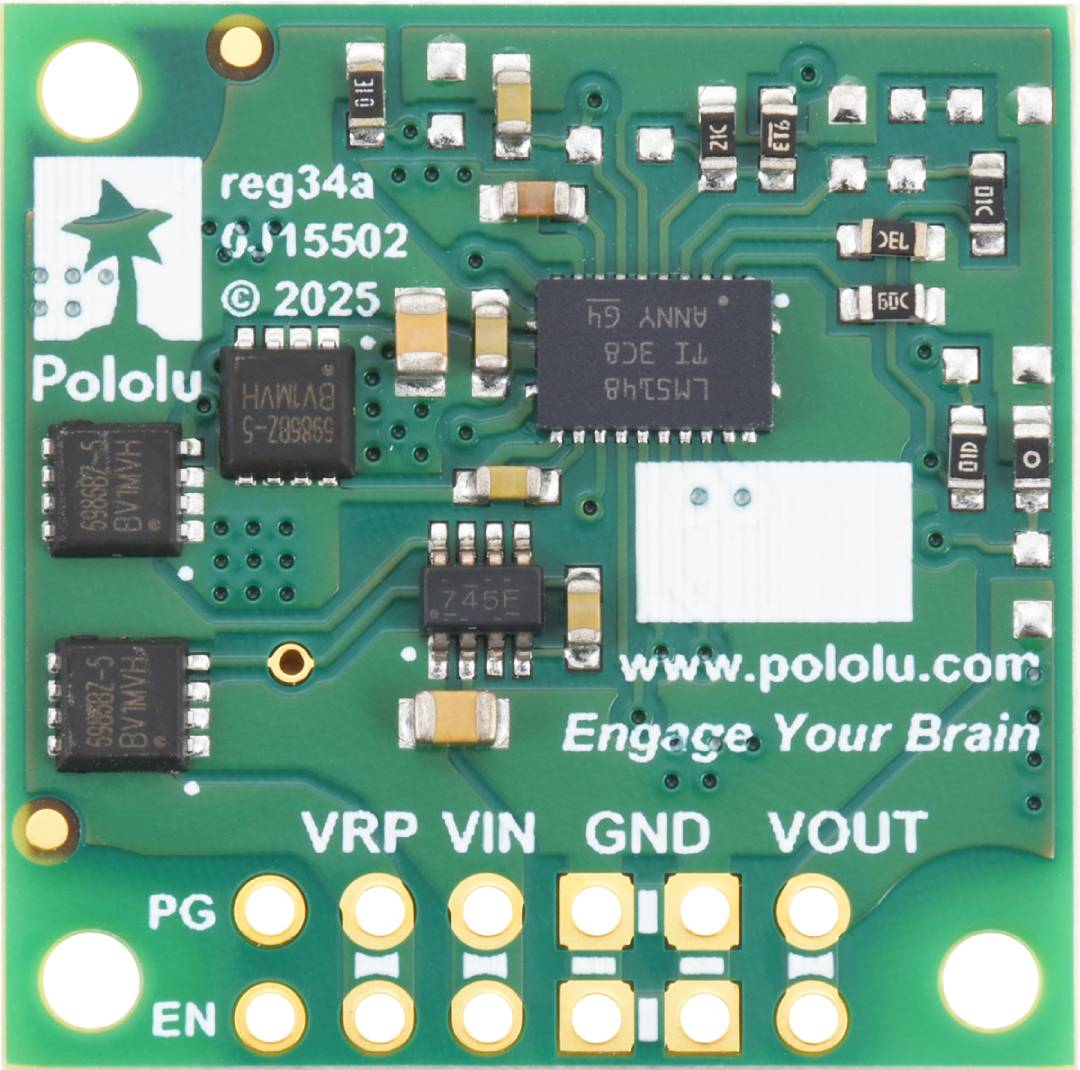

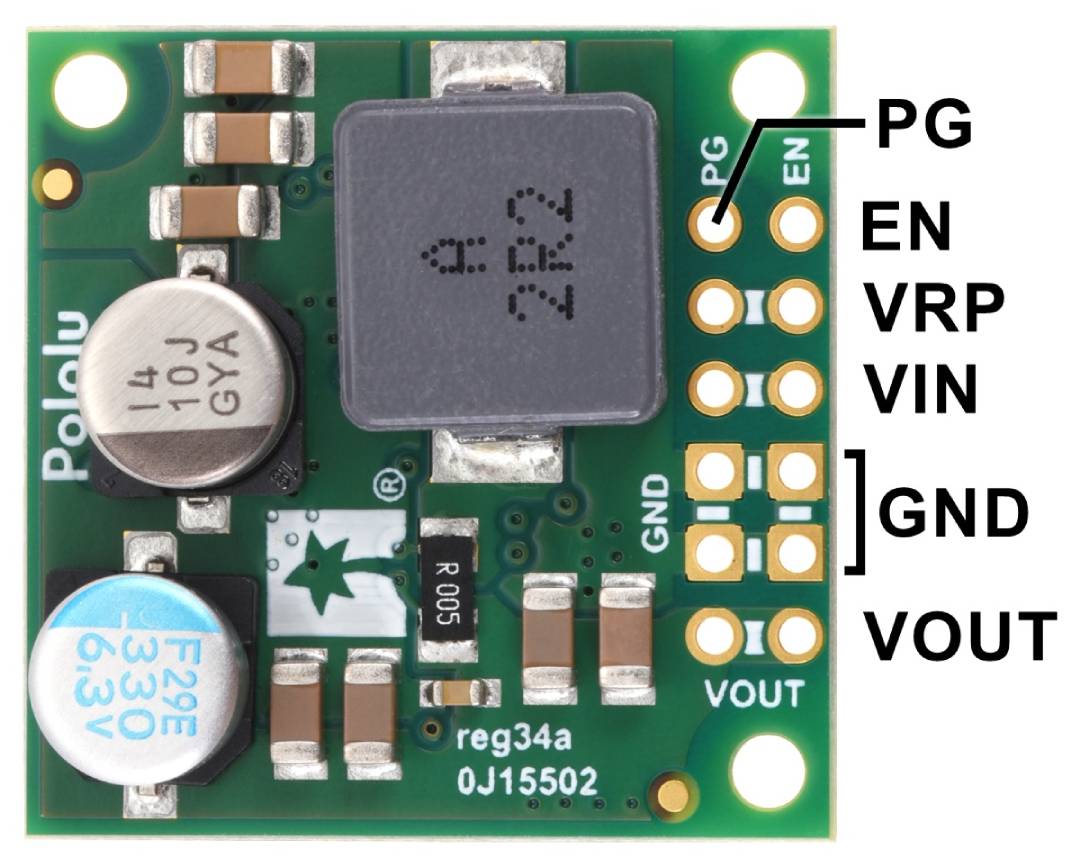

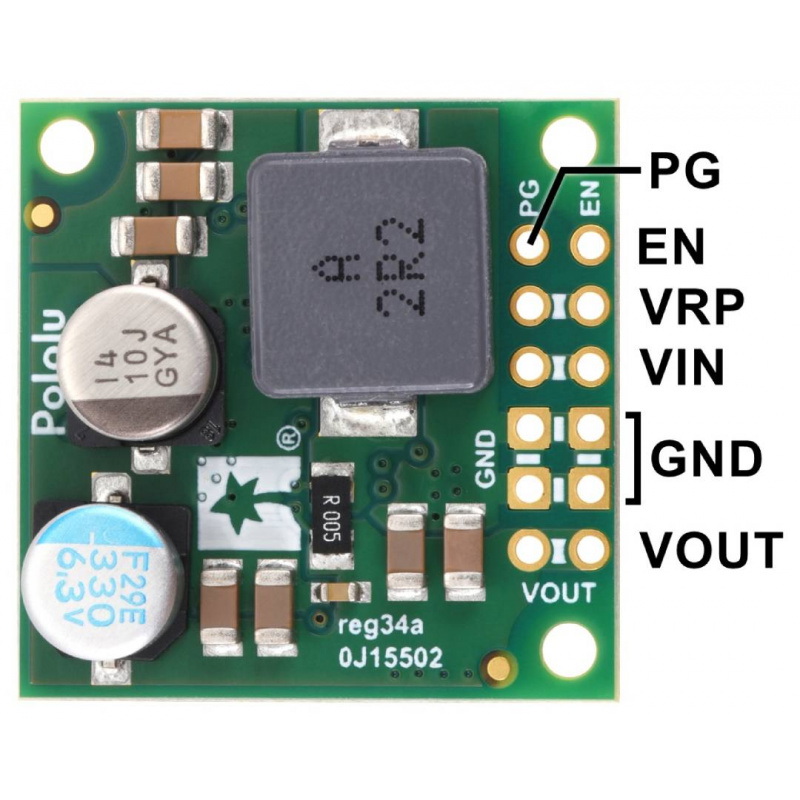

Wyprowadzenia modułu.

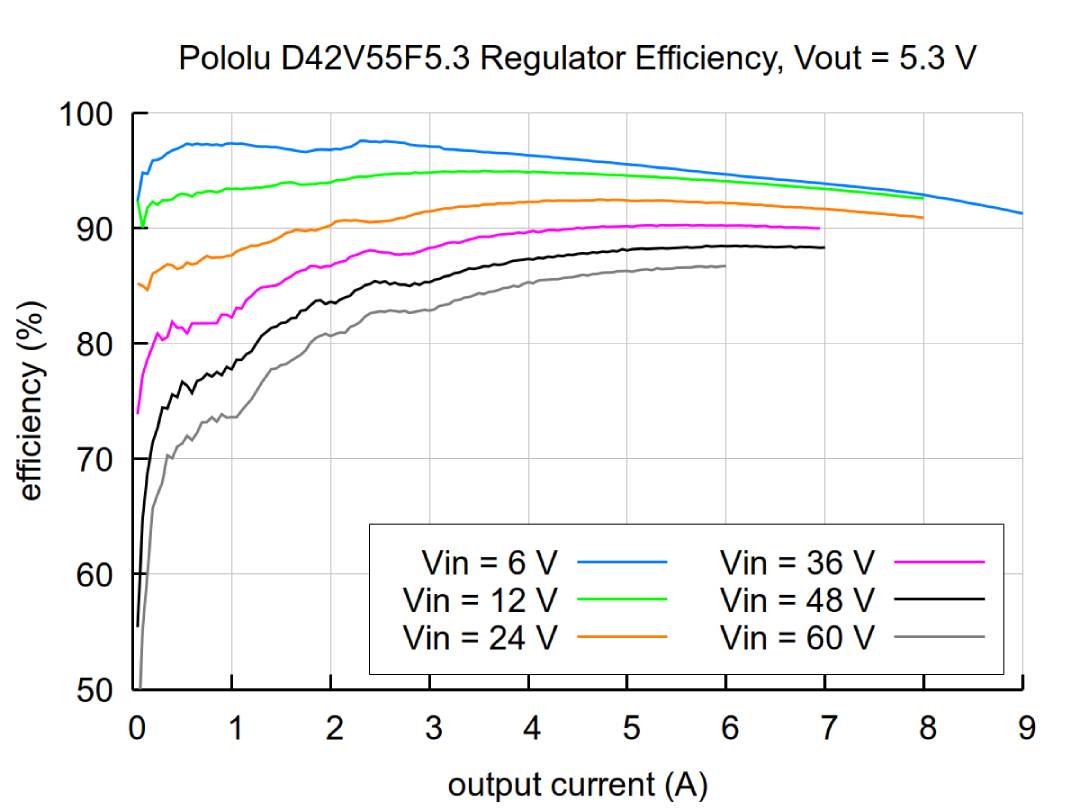

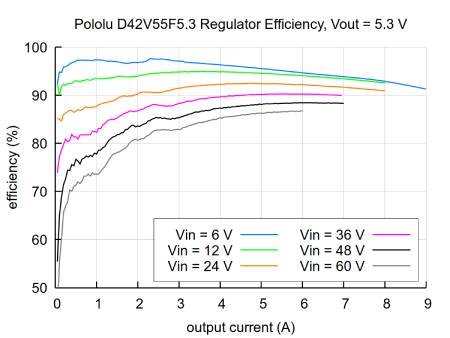

Typowa wydajność przetwornicy.
Wydajność i prąd przetwornicy DC-DC 5,3 V 6 A
Przetwornica oferuje wysoką sprawność w zakresie od 70% do 95%, co pozwala znacząco ograniczyć straty energii i emisję ciepła. Najwyższa efektywność osiągana jest przy optymalnym obciążeniu i umiarkowanym napięciu wejściowym. Maksymalny ciągły prąd wyjściowy wynosi do 6 A, jednak jego rzeczywista wartość zależy od warunków pracy, takich jak napięcie wejściowe, temperatura otoczenia oraz sposób chłodzenia. Przy wyższych napięciach wejściowych dostępny prąd może ulegać zmniejszeniu ze względu na ograniczenia termiczne.
Specyfikacja techniczna przetwornicy
- Typ: przetwornica step-down (buck)
- Napięcie wejściowe: od 5,3 V do 60 V
- Napięcie wyjściowe: 5,3 V (±3%)
- Prąd wyjściowy: do 6 A
- Sprawność: od 70% do 95%
- Prąd spoczynkowy: poniżej 0,2 mA
- Częstotliwość: ok. 400 kHz
- Wejście EN: tak
- Wyjście PG: tak
- Raster pinów: 2,54 mm
- Otwory montażowe: 3 x M2
- Wymiary: 25,4 x 25,4 x 9 mm
- Masa: 6,5 g
Zawartość zestawu
- 1x D42V55F5.3 - przetwornica step-down - 5,3 V 6 A - Pololu 5572
Do otworów można wlutować popularne listwy goldpin raster wyprowadzeń to 2,54 mm.
