Opis produktu: D42V55F5 - przetwornica step-down - 5 V 6 A - Pololu 5571
Przetwornica Pololu D42V55F5 to impulsowy regulator napięcia typu buck (step-down), który umożliwia efektywne obniżanie napięcia wejściowego do stabilnych 5 V. W przeciwieństwie do stabilizatorów liniowych oferuje znacznie wyższą sprawność energetyczną, co przekłada się na mniejsze straty ciepła i dłuższą pracę systemów bateryjnych. Układ obsługuje szeroki zakres napięcia wejściowego od 5 V do 60 V oraz posiada zabezpieczenia przed przegrzaniem, przeciążeniem i odwrotną polaryzacją. Maksymalny prąd ciągły to 6 A.
W naszej ofercie dostępna jest również wersja z napięciem wyjściowym 5,3 V - sprawdź!

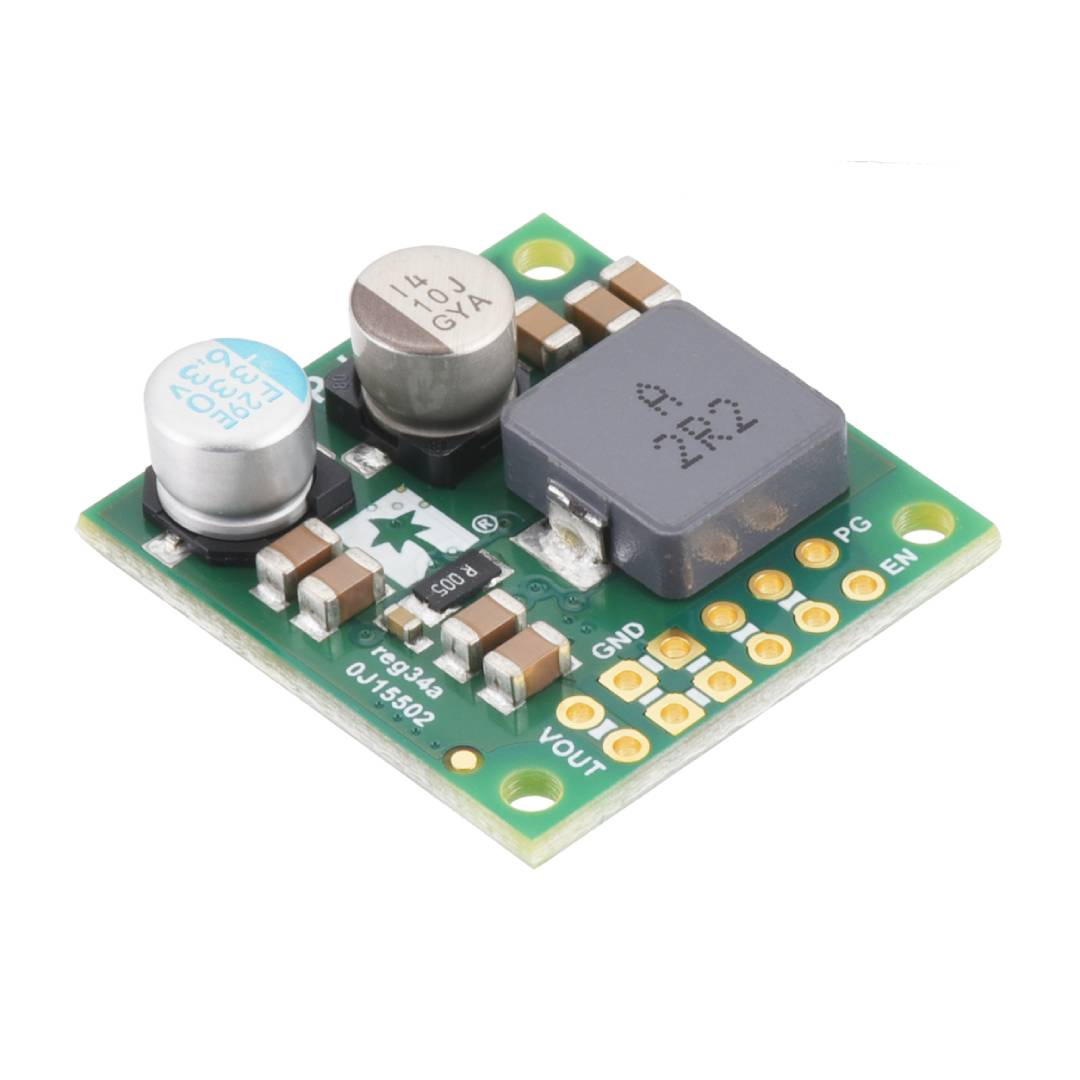

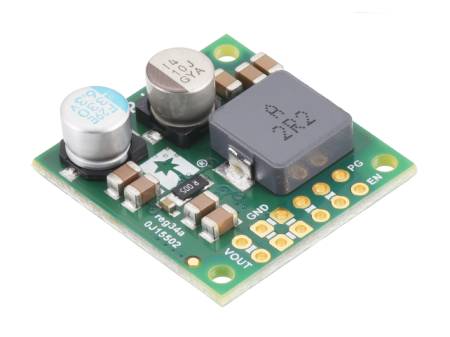

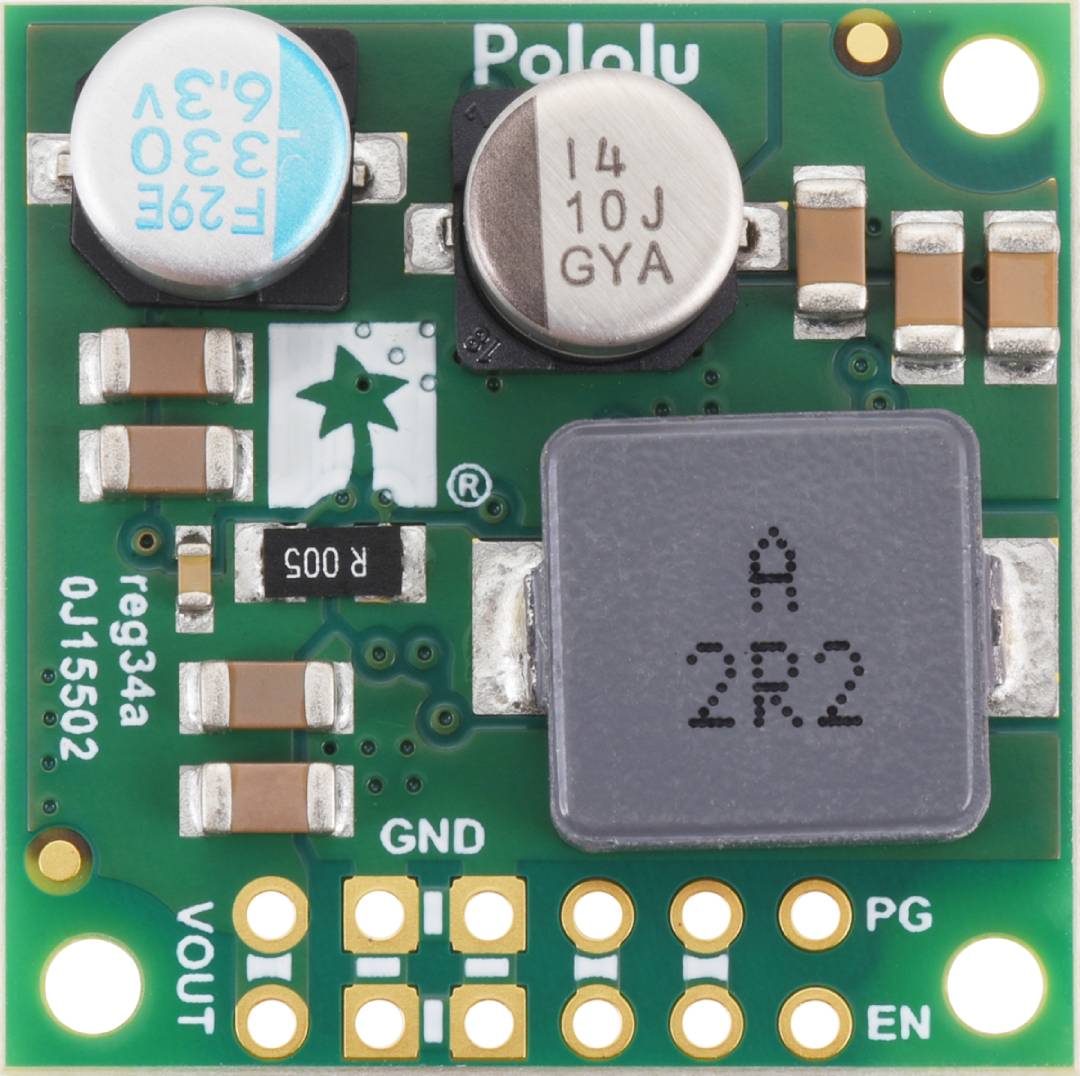

D42V55F5 - przetwornica step-down - 5 V 6 A - Pololu 5571.
Przetwornica dostarcza stabilne napięcie 5 V przy typowym prądzie wyjściowym do 6 A.
Główne cechy przetwornicy step-down
- Zakres napięcia wejściowego: od 5 V do 60 V - szeroka kompatybilność
- Napięcie wyjściowe: 5 V (stałe) - stabilne zasilanie
- Prąd wyjściowy: do 6 A - wysoka wydajność
- Sprawność: od 80% do 95% - niskie straty energii
- Częstotliwość pracy: ok. 400 kHz
- Prąd spoczynkowy: < 0,4 mA
- Zabezpieczenia: termiczne, nadprądowe, odwrotna polaryzacja
- Soft-start: łagodny start napięcia
- Kompaktowe wymiary: 25,4 x 25,4 x 9 mm

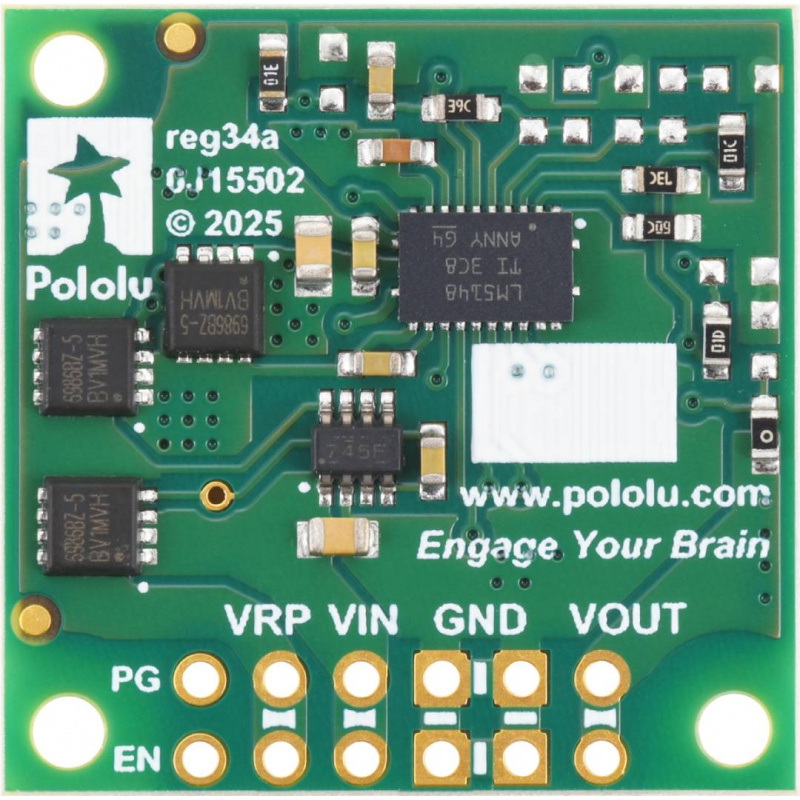

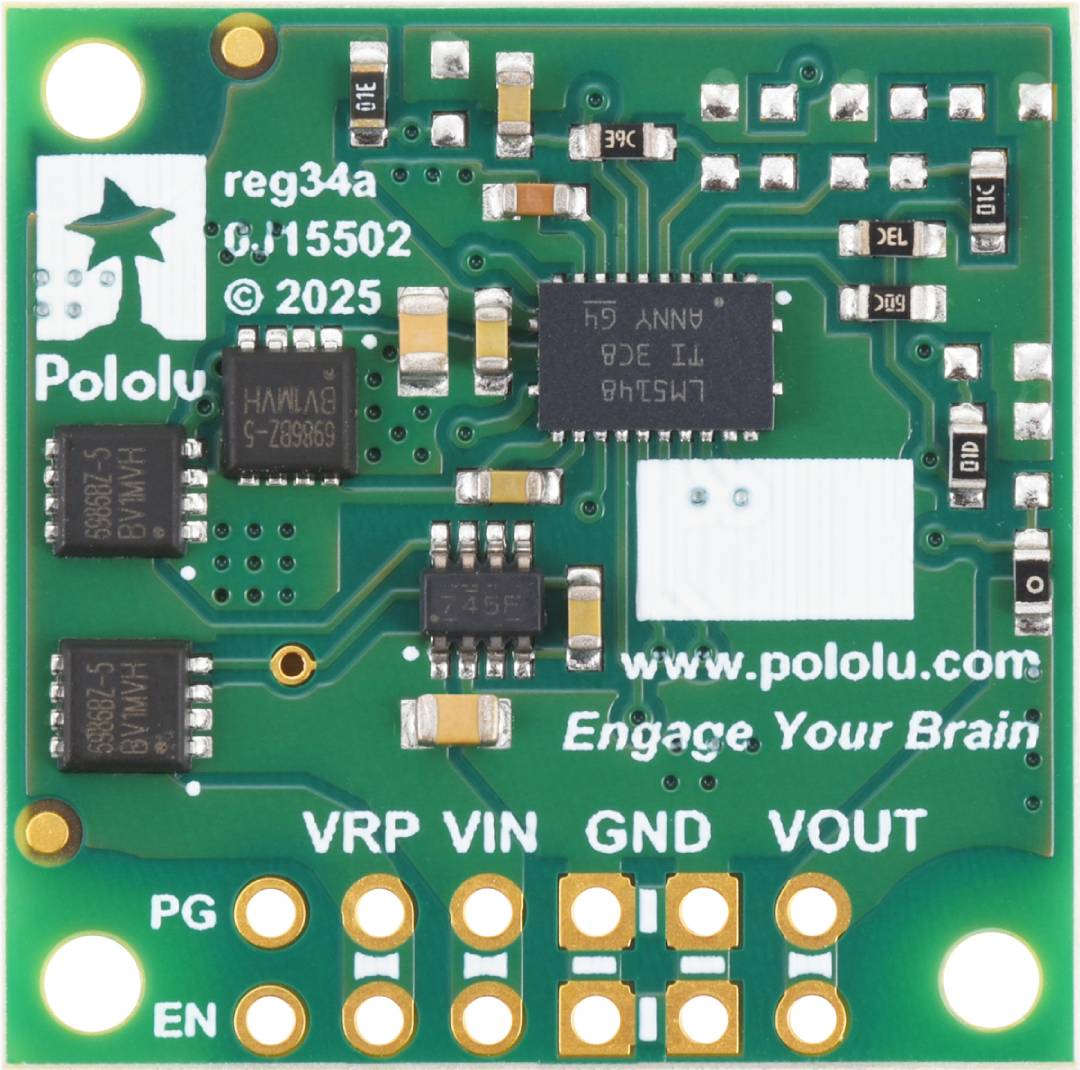

Wyprowadzenia przetwornicy step-down Pololu D42V55F5
Moduł posiada wyprowadzenia w standardowym rastrze 2,54 mm, co ułatwia integrację z płytkami stykowymi oraz PCB. Podstawowe piny to VIN (wejście zasilania), VOUT (wyjście), GND (masa), które są zdublowane dla zwiększenia wydajności prądowej. Dodatkowo dostępne są piny funkcyjne: EN umożliwiający włączanie i wyłączanie modułu oraz PG (Power Good), który informuje o poprawności napięcia wyjściowego. Pin VRP zapewnia dostęp do napięcia wejściowego po zabezpieczeniu przed odwrotną polaryzacją. Takie rozwiązanie pozwala na łatwe monitorowanie pracy układu oraz integrację z bardziej zaawansowanymi systemami sterowania i zasilania.

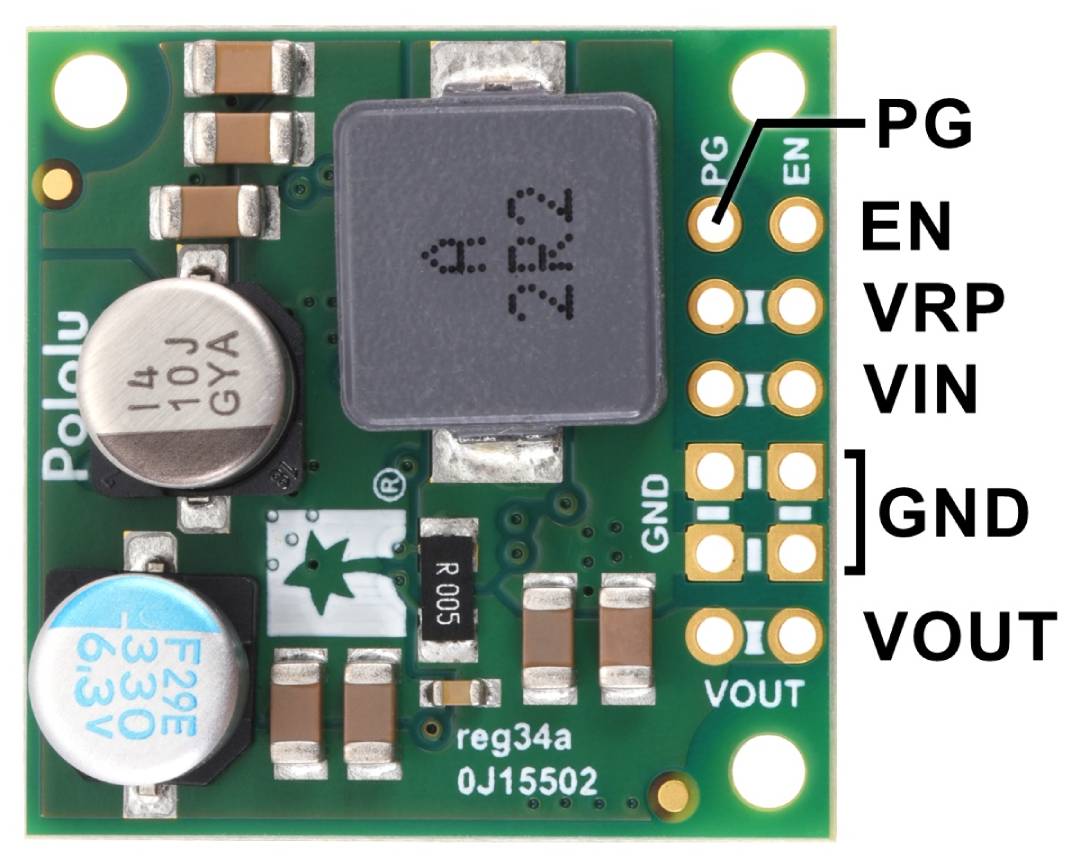

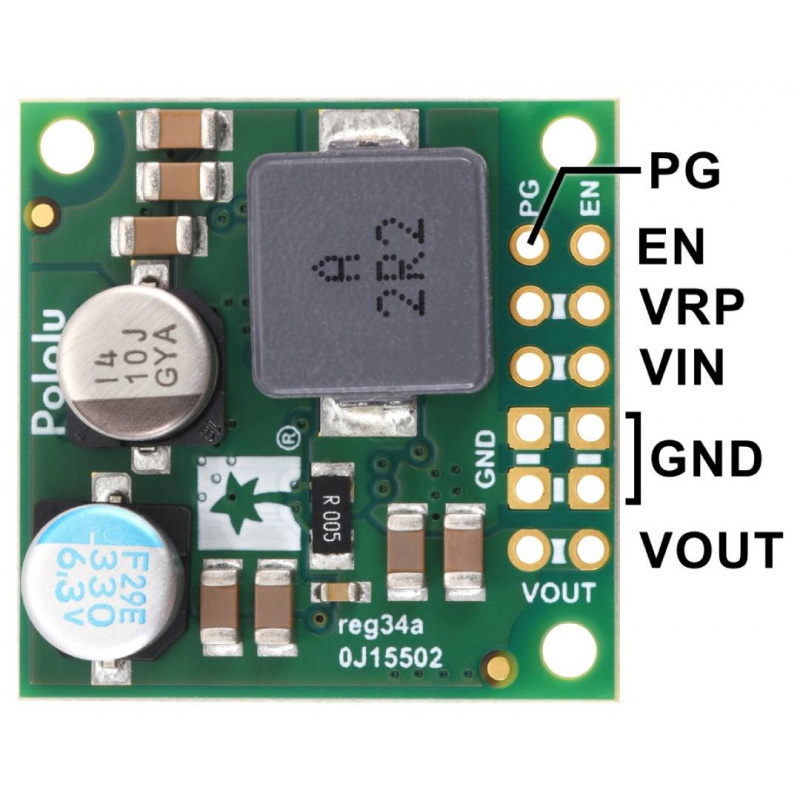

Wyprowadzenia modułu.

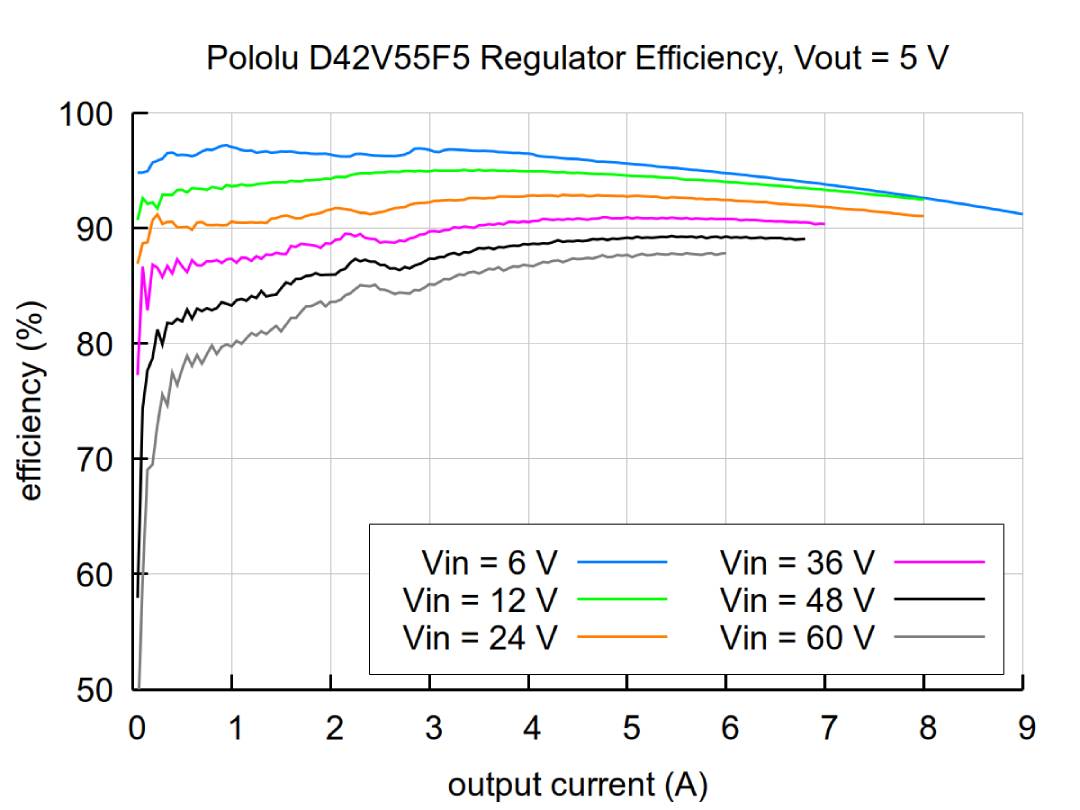

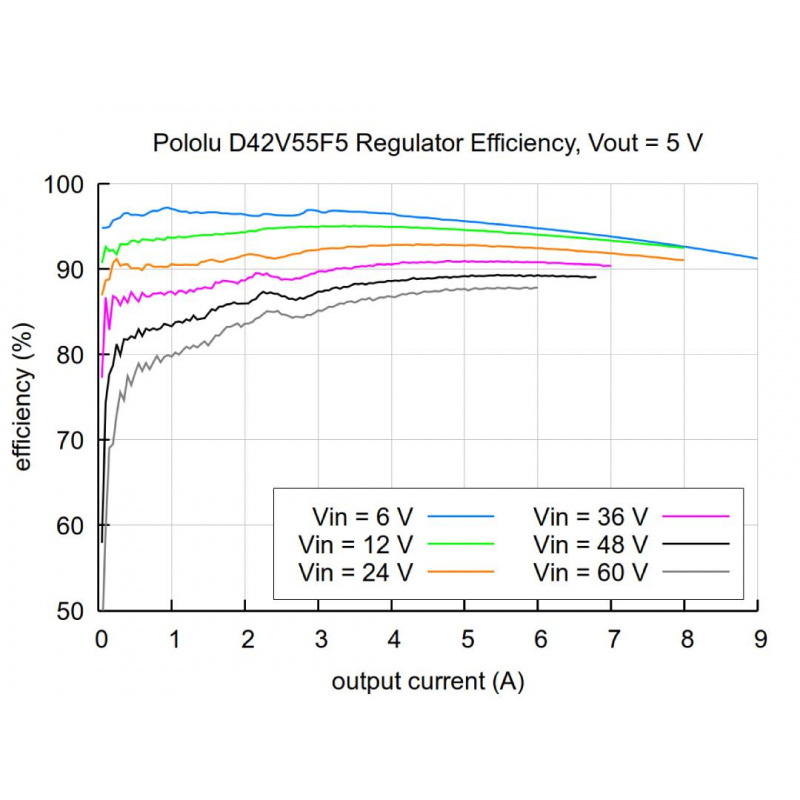

Typowa wydajność przetwornicy.
Wydajność i prąd przetwornicy DC-DC 5 V 6 A
Przetwornica oferuje wysoką sprawność na poziomie od 80% do 95%, co minimalizuje straty energii oraz wydzielanie ciepła. Jest to szczególnie istotne w projektach mobilnych oraz systemach bateryjnych. Maksymalny ciągły prąd wyjściowy wynosi typowo do 6 A, jednak jego wartość zależy od napięcia wejściowego oraz warunków chłodzenia. Przy wyższych napięciach wejściowych dostępny prąd może się zmniejszać ze względu na ograniczenia termiczne. Dzięki zastosowaniu technologii impulsowej regulator zapewnia stabilne napięcie nawet przy zmiennym obciążeniu, co gwarantuje niezawodną pracę zasilanych urządzeń.
Specyfikacja techniczna przetwornicy
- Typ: przetwornica step-down (buck)
- Napięcie wejściowe: od 5 V do 60 V
- Napięcie wyjściowe: 5 V (±3%)
- Prąd wyjściowy: do 6 A
- Sprawność: od 80% do 95%
- Prąd spoczynkowy: poniżej 10 mA (zredukowany do 0,2 mA przy wysokim napięciu wejściowym)
- Częstotliwość: ok. 400 kHz
- Prąd spoczynkowy: < 0,4 mA
- Wejście EN: tak
- Wyjście PG: tak
- Raster pinów: 2,54 mm
- Otwory montażowe: 3 x M2
- Wymiary: 25,4 x 25,4 x 9 mm
- Masa: 6,5 g
Zawartość zestawu
- 1x D42V55F5 - przetwornica step-down - 5 V 6 A - Pololu 5571
Do otworów można wlutować popularne listwy goldpin raster wyprowadzeń to 2,54 mm.
