NeoKey Socket Breakout - moduł z gniazdem na przełącznik mechaniczny - NeoPixel - Adafruit 5756

Indeks: ADA-23375
NeoKey Socket Breakout to mała płytka PCB zaprojektowana dla przełączników Kailh CHOC, umożliwiająca łatwe połączenie z płytką stykową. Zawiera gniazdo do przełączników CHOC, diodę prostowniczą 1N4148 oraz odwrotnie zamontowaną diodę LED NeoPixel do tworzenia efektów świetlnych. Urządzenie wymaga samodzielnego lutowania pinów, w celu połączenia z płytką stykową.
NeoKey Socket Breakout - moduł z gniazdem na przełącznik mechaniczny - NeoPixel - Adafruit 5756
10,90 zł
8,86 zł netto
Zapłać później
Dostawa 6 szt. zaplanowana na 2024-10-18
Oczekiwanie na dostawę
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: NeoKey Socket Breakout - moduł z gniazdem na przełącznik mechaniczny - NeoPixel - Adafruit 5756

NeoKey Socket Breakout jest niewielką płytką PCB, przeznaczoną do użycia z kompatybilnymi przełącznikami Kailh CHOC. Pozwala na łatwe podłączanie przełącznika do płytki stykowej lub uniwersalnej. Na płytce umieszczono diodę impulsową 1N4148, co zapobiega efektowi ghostingu klawiszy w matrycach. Płytka wyposażona jest także w odwrotnie zamontowaną diodę NeoPixel, która świeci w przełączniku. Płytka ma dwa rzędy zestawów 5-pinowych, które wymagają lutowania w celu podłączenia ich do płytki stykowej. Zestaw nie zawiera przełącznika CHOC i trzeba go kupić oddzielnie. Urządzenie nie jest kompatybilne z przyciskami Cherry MX.

Sprawdź oferty przełączników mechanicznych Kailh w różnych kolorach, dostępnych na naszej stronie!

Moduł z gniazdem na przełącznik mechaniczny leży na białym tle.

NeoKey Socket Breakout - moduł z gniazdem na przełącznik mechaniczny - NeoPixel - Adafruit 5756.

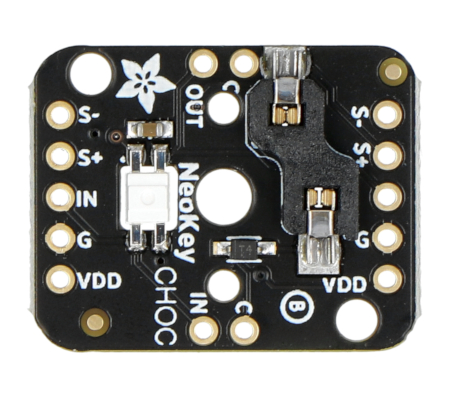

Moduł z gniazdem na przełącznik mechaniczny w czarnym kolorze leży na białym tle.Urządzenie umożliwia podłączenie przełączników CHOC.

Cechy szczególne NeoKey Socket Breakout

  • Umożliwia łatwe podłączanie przełączników Kailh CHOC
  • Zapewnia możliwość tworzenia matryc przełączników bez efektu ghostingu klawiszy, dzięki diodzie impulsowej 1N4148
  • Wyposażony w odwrotnie zamontowany NeoPixel do tworzenia efektów świetlnych
  • Oferuje elastyczne opcje łączenia - piny zasilania, uziemienia, wejścia / wyjścia dla diody NeoPixel oraz anody i katody dla przełącznika
  • Posiada dwa rzędy zestawów 5-pinowych, które wymagają lutowania w przypadku użytku z płytką stykową
  • Nie jest kompatybilny z przełącznikami Cherry MX

Wyprowadzenia

  • VDD (+) - pin zasilania dla NeoPixel, zakres napięcia od 3 V do 5 V DC
  • GND (-) - masa układu dla NeoPixel
  • INT (I) i OUT (O) - wejście i wyjście do / z NeoPixel
  • Anoda (A) - "pozytywna" strona połączenia przełącznik + dioda
  • Katoda (C) - "negatywna" strona połączenia przełącznik + dioda

Sprawdź także inne produkty firmy Adafruit, znajdujące się w naszej ofercie.

Specyfikacja techniczna płytki

  • Producent: Adafruit
  • Model: NeoKey Socket Breakout
  • Kod produktu: 5756
  • Ilość obsługiwanych przycisków: 1
  • Typ gniazda przełącznika: Kailh CHOC
  • Wbudowana dioda impulsowa: 1N4148
  • Dioda LED: NeoPixel
  • Złącza: dwa rzędy pinów, po 5 pinów na rząd
  • Piny: VDD (+), GND (-), In (I), Out (O), Anoda przełącznika (A), Katoda przełącznika (C)
  • Wymagania montażowe: lutowanie pinów w celu podłączenia do płytki stykowej
  • Dodatkowe informacje: niekompatybilny z przełącznikami Cherry MX
  • Wymiary: 24 x 19 x 3,6 mm
  • Masa: 1,5 g

Uwaga! Zestaw nie zawiera przełącznika mechanicznego Kailh CHOC i trzeba kupić go oddzielnie.

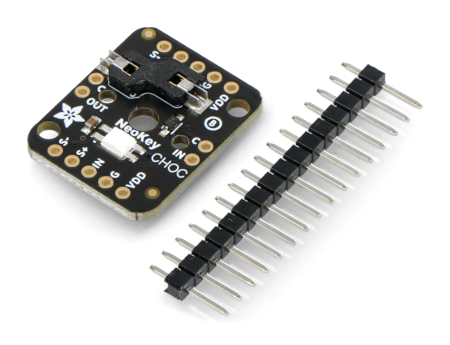

Moduł z gniazdem na przełącznik mechaniczny w czarnym kolorze leży na białym tle wraz z zestawem pinów.Elementy wchodzące w skład zestawu.

Szerokość opakowania 7.5 cm
Wysokość opakowania 7.5 cm
Głębokość opakowania 0.8 cm
Masa opakowania 0.004 kg
