Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |

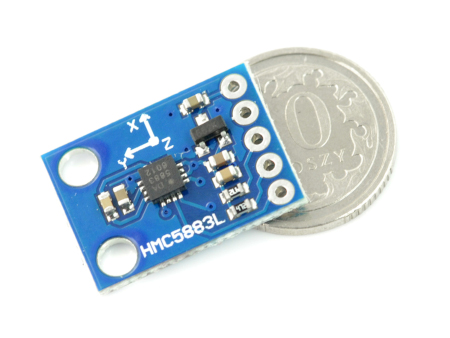

Opis produktu: Magnetometr cyfrowy GY-273 3-osiowy I2C 3,3 V / 5 V - HMC5883L / QMC5883
Moduł oparty na układzie HMC5883L lub QMC5883 umożliwiający pomiar pola magnetycznego w trzech osiach XYZ. Komunikuje się poprzez interfejs I2C z dokładnością od 1 ° do 2 °. Napięcie zasilania jest równe 3,3 V lub 5 V.
|
Produkt kompatybilny z Arduino Urządzenie występuje w dwóch wersjach: z układem HMC5883L lub QMC5883. W przypadku modułu z układem QMC5883 należy skorzystać z biblioteki dla Arduino ze strony GitHub. W obiegu można znaleźć jeszcze starszą wersje modułu z układem HMC5883L. Do obsługi tego układy należy wykorzystać bibliotekę wraz z przykładowym programem dla użytkowników Arduino. |

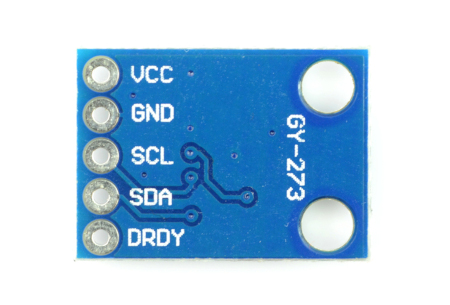

Podłączenie i opis wyprowadzeń
Moduł komunikuje się za pomocą interfejsu I2C.
|
Nazwa |
Arduino |
Opis |
|---|---|---|
| VCC | 5V | Napięcie zasilania modułu z zakresu od 3,3 V do 5,0 V |
| GND | GND | Masa układu. |
| SCL | A5 | Linia zegarowa magistrali I2C (TWI), toleruje napięcia d 3,3 V do 5,0 V. |
| SDA | A4 | Linia danych magistrali I2C (TWI), toleruje napięcia d 3,3 V do 5,0 V. |
| DRDY | - | Przerwanie zewnętrzne sygnalizujące stanem niskim gotowość danych. Domyślne podciągnięte do napięcia zasilania. |
Specyfikacja techniczna magnetometru
- Układ HMC5883L lub QMC5883L
- Interfejs komunikacyjny: I2C
- Napięcie zasilania: 3 V - lub 5 V
- Zakres pomiarowy: ± 1.3 - 8 gauss
- W zestawie złącze do samodzielnego zamontowania: raster 2,54 mm
- Wymiary: 18 x 13 mm
