Opis
Moduł pozwala na łatwe wlutowanego podłączenie układu WiFi ESP8266 do płytki stykowej. Posiada diody sygnalizujące transmisję przez interfejs UART, oraz rezystory wymuszające stan wysoki na pinie EN (pull-up 10k), oraz stan niski na pinie GPIO15 (poprzez rezystor pull-down 10k).
Zamontowany układ WiFi ESP-WROOM-32 działa w standardzie WiFi 802.11 b/g/n na częstotliwości 2,4 GHz. Ta wersja wyposażony jest w 22 wyprowadzenia GPIO, piny interfejsu UART: RX i TX. Posiada wbudowaną diodę LED i antenę PCB. Wymiary płytki to 78 x 53 mm.
Specyfikacja
- Napięcie zasilania: od 3,0 V do 3,6 V
- Napięcie pracy wyprowadzeń: 3,3 V
- Zamontowany chip: ESP-WROOM-32 (dokumentacja)
- Standard: WiFi 802.11 b/g/n
- Pracuje na częstotliwości 2,4 GHz
- Wspiera zabezpieczenia WPA / WPA2
- Wspiera komendy AT
- Komunikacja: UART (Rx, Tx)
- Montaż SMD lub THT
- Raster wyprowadzeń: 2,54 mm (kompatybilny z płytkami stykowymi)
- Wyposażony jest w interfejsy komunikacyjne: HSPI, UART, I2C, I2S
- Wsparcie oprogramowania Lua
- Wymiary płytki: 78 x 53 mm

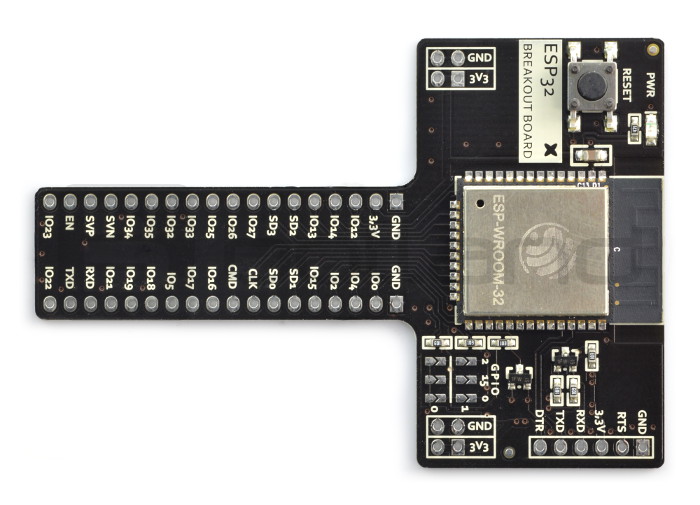

Wyprowadzenia
Moduł posiada otwory przystosowane do wlutowania złącz goldpin raster 2,54 mm, które znajdują się w zestawie. Płytka jest dopasowana do złącz popularnych płytek stykowych.
| Pin | Opis |
|---|---|
| TxD | Nadajnik interfejsu szeregowego UART. |
| RxD | Odbiornik interfejsu szeregowego UART. |
| IOx | Wyprowadzenie GPIO (wyjście/ wejście cyfrowe) o kolejnym numerze. |
| GPIO 0 | GPIO z funkcją specjalną: Do aktualizacji, należy podać stan niski (połączyć z GND). |
| GPIO 15 |
GPIO nr 15 z funkcją specjalną: W trybie normalnym oraz programowania należy podać stan niski (połączyć z GND). |
| Wejście przetwornika analogowo-cyfrowego. | |
| RTS | Reset układu. |
| EN | Power down - podanie stanu niskiego powoduje przejście w tryb uśpienia. |
| 3,3V | Zasilanie - 3,3 V. |
| GND | Masa układu |
| SVN | Pin przetwornika A/C. |
| SVP | Pin przetwornika A/C. |
| S0 | Pin interfejsu SPI. |
| S1 | Pin interfejsu SPI. |
| S2 | Pin interfejsu SPI. |
| S3 | Pin interfejsu SPI. |
| CLK | Pin zegarowy. |
| CMD | Pin interfejsu SPI. |
Szczegółowy opis wyprowadzeń znajduje się w dokumentacji technicznej.
