Opis

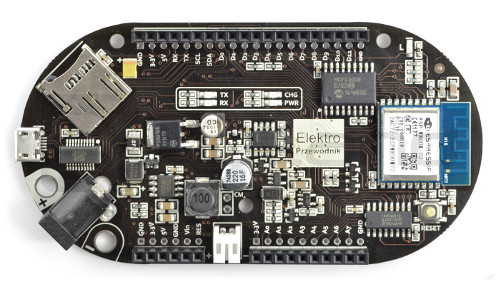

Moduł WiFi zaprojektowany przez ElektroPrzewodnika zgodny ze środowiskiem Arduino IDE. Posiada 32-bitowy układ ESP-WROOM2 oparty na chipie ESP8266 z pamięcią Flash 4 MB. taktowany sygnałem o częstotliwości 80 MHz / 160 MHz. Komunikuje się w standardzie WiFi 802.11 b/g/n na częstotliwości 2,4 GHz. Wyposażony jest w 12 pinów GPIO, 8 wejść analogowych, interfejs I2C, SPI oraz UART. Posiada 3 wbudowane diody LED, antenę PCB, moduł ładowarki LiPol oraz czytnik kart microSD. Wymiary płytki to 102 x 53 mm.
Zasilanie ŁajFaj
Urządzenie posiada trzy możliwości podłączenia zasilania:
- Zasilaczem przez gniazdo DC 5,5 / 2,1mm napięciem od 5 V do 18 V
- uchwyty na krokodylki napięciem od 5 V do 18 V
- Zasilaczem lub przewodem przez złącze microUSB: 5 V
- Za pomocą akumulatora LiPol 3,7 V z wykorzystaniem przewodu JST SH 2-pin
Współpraca z Arduino IDE
Moduł jest kompatybilny z Arduino i można go programować w środowisku Arduino IDE. Należy posługiwać się oznaczeniami pinów opisanymi na płytce tj. D0, D1, D2 itd. Np.
- digitalWrite(D1, HIGH);
|
Moduł jest kompatybilny z Arduino i można go programować w środowisku Arduino IDE. Szczegółowe informacje oraz biblioteki można znaleźć w serwisie GitHub. |
Instrukcja instalacji bibliotek
- Zainstaluj środowisko Arduino IDE ze strony: www.arduino.cc
- Uruchom Arduno IDE, wybierz Plik -> Preferencje
- W miejscu Dodatkowe adresy URL dla menadżera płytek dodaj po przecinku: https://raw.githubusercontent.com/ElektroPrzewodnik/LajFaj/gh-pages/package_LajFaj_index.json
- Wybierz: Narzędzia -> Płytka -> Menadżer płytek
- Zainstaluj moduł: ElektroPrzewodnik ŁajFaj
- Płytka będzie dostępna w menu: Narzędzia -> Płytka
- Przykładowe programy znajdziesz w: Plik -> Przykłady -> ElektroPrzewodnik ŁajFaj
Specyfikacja
| Cecha | Opis |
|---|---|
| Układ | ESP-WROOM-02 |
| Mikrokontroler | ESP8266 |
| Taktowanie | 80 MHz / 160 MHz |
| Pamięć Flash |
|
| Komunikacja bezprzewodowa | WiFi 802.11 b/g/n (2,4 GHz) |
| Interfejsy komunikacyjne |
I2C, SPI, UART |
| Wyprowadzenia GPIO | 12 |
| Napięcie pracy wyprowadzeń: | 3,3 V |
| Wejścia analogowe |
|
| Wbudowany konwerter | FTDI |
| Zasilanie |
|
| Peryferia |
|
| Producent | MSX Elektronika - wyprodukowano w Polsce |
| Wymiary | 101,60 x 53,35 mm |
| Otwory montażowe | 3x 3 mm |
