Opis produktu: Teensy 3.2 ARM Cortex M4 - zgodny z Arduino
Moduł o niewielkim rozmiarze posiadający wielkie możliwości. Wyposażony w 32-bitowy mikrokontroler z rdzeniem ARM Cortex M4 72 MHz, 256 kB Flash, 64 kB RAM. Posiada 34 piny wejścia/wyjścia z czego 12 kanałów PWM i 21 wejść analogowych, kontroler DMA oraz popularne interfejsy komunikacje: SPI, I2C, I2S, CAN. Wyprowadzenia pracują z napięciem 3,3 V jednakże tolerują wartość 5 V.
Teensy posiada wydajny regulator 3,3 V, mogący zasilić bezpośrednio inne moduły, np. popularny układ WiFi ESP8266 W odróżnieniu od Arduino Micro nie posiada konektorów i przycisku reset. Użytkownik sam decyduje, których wyprowadzeń będzie potrzebował, dzięki temu płytka może zachować swoje niewielkie rozmiary. Zestaw nie zawiera złącz golpin, można je nabyć osobo i samodzielnie przylutować.
Teensy 3.2 ARM Cortex M4.
Wejścia/wyjścia
Układ posiada 34 piny I/O. Wszystkie mają możliwość obsługi przerwań. Między nimi znajduje się 21 wejść analogowych wysokiej rozdzielczości, 12 wyjść PWM, 7 timerów, 3 interfejsy UART, interfejs SPI, I2C, I2S, CAN Bus, moduł RTC, 16 kanałów DMA oraz wejścia czujnika dotykowego.

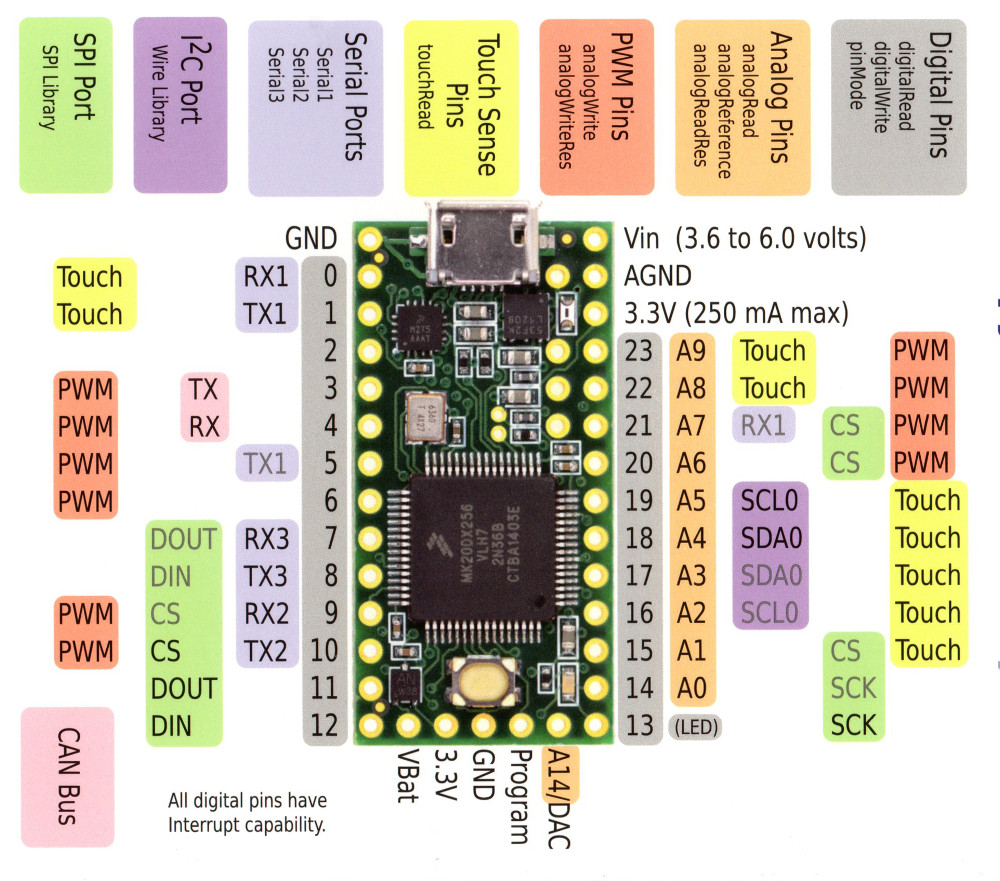

Rozkład wyprowadzeń modułu Teensy 3.2, szczegółowy opis można znaleźć na stronie producenta.
Teensy 3.2 ARM Cortex M4.
Programowanie
Moduł posiada wgrany bootloader, dzięki czemu można go programować wykorzystując wbudowane złącze microUSB, bez potrzeby użycia zewnętrznego programatora. Do celu można wykorzystać dowolne środowisko języka C lub, po wgraniu rozszerzenia teensyduino, przez Arduino IDE.
Specyfikacja
- Napięcie zasilania: od 3,6 V do 6 V
- Mikrokontroler: MK20DX256VLH7 (dokumentacja)
- Rdzeń: ARM Cortex M4 72 MHz
- Pamięć Flash: 256 kB
- Pamięć RAM: 64 kB
- Pamięć EEPROM: 2 kB
- 21 wejść analogowych o wysokiej rozdzielczości
- 34 cyfrowe wejścia/wyjścia (tolerancja 5 V na wejściach cyfrowych)
- 12 wyjść PWM
- 7 timerów dla interwałów i opóźnień, oddzielne od PWM
- USB z dedykowanym transferem DMA
- 3 interfejsy UART
- Interfejsy SPI, I2C, I2S, Can Bus, modulator IR
- I2S dla wysokiej jakości interfejsu audio
- RTC: zegar czasu rzeczywistego
- 16 kanałów DM
- Wejścia czujnika dotyku
- Wymiary: 35 x 18 mm
Teensy 3.2 ARM Cortex M4 - zgodny z Arduino - SparkFun DEV-13736
Teensy 3.2 jest niewielką płytką o wielkich możliwościach. Korzysta z napięcia 5V, posiada 34 cyfrowe wejścia / wyjścia, z których połowa to kanały PWM. Użytkownik może także podpiąć USB-MIDI i inne elementy HID.
Teensy została zaprojektowana jako płyta do prototypowania i programowania. Ma mnóstwo funkcji, co sprzyja eksplorowaniu rzeczywistości minikomputerów i elektroniki programowalnej w ogóle.
Teensy 3.2 ARM Cortex M4 - szybki procesor i programowanie w Arduino IDE
Sercem modułu Teensy 3.2 jest sprawdzony mikrokontroler ARM Cortex M4, którego 32-bitowy procesor pracuje z prędkością taktowania zegarów do 72 MHz. Procesor może korzystać z 256 kB wbudowanej pamięci Flash i 64 kB RAM. Choć niektóre parametry płytki nie wydają się najnowocześniejsze, w praktyce moduł znany jest ze swojej wydajności.
Teensy 3.2 może być łatwo programowana w znanym Ci środowisku Arduino IDE. Moduł posiada szereg pomniejszych, przydatnych udogodnień, w tym np. aż 5 osobnych timerów. Zastanawiając się nad tym modułem, przejdź do zakładki parametrów technicznych. Sprawdź też podobne moduły, chociażby Arduino Micro i Arduino Leonardo.
Teensy 3.2 ARM Cortex M4.
