Opis produktu: ArduCam ESP8266-12E WiFi IoT - kompatybilny z Arduino
Moduł zgodny z Arduino oparty na układzie ESP8266-12E. Posiada możliwość połączenia z siecią WiFi oraz 11 cyfrowych wejść/wyjść, 10 kanałów PWM, 1 wejście analogowe oraz popularne interfejsy komunikacyjne. Ta wersja pracuje z napięciem 3,3 V, posiada złącze microUSB do programowania oraz czytnik kart pamięci microSD.
|
Urządzenie posiada gniazdo do podłączenia kamery ArduCam Mini, co w połączeniu z wbudowanym modułem WiFi ESP8266 umożliwia stworzenie serwera z obrazem lub zdjęciami przekazywanymi na żywo. |
Pierwsze uruchomienie
- Pobierz i zainstaluj środowisko Arduino IDE w wersji 1.6.8 ze strony: www.arduino.cc
- Uruchom Arduino IDE, wybierz Plik -> Preferencje

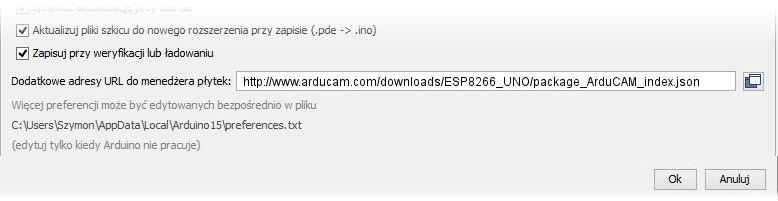

- W miejscu Dodatkowe adresy URL dla menadżera płytek podaj:
http://www.arducam.com/downloads/ESP8266_UNO/package_ArduCAM_index.json - Wybierz Narzędzia -> Płytka -> Menadżer płytek
- Zainstaluj moduł ArduCAM_ESP8266_UNO (prawdopodobnie na dole listy)
- Od tej pory płytki z serii ArduCAM będą już dostępne z Menu: Narzędzia -> Płytka
|
Opis programowania płytki za pomocą środowiska Arduino IDE można znaleźć w przewodniku użytkownika. Przykładowe programy dostępne są po zainstalowaniu biblioteki, bezpośrednio ze środowiska Arduino IDE. |
Przykładowe programy
- ArduCAM_Mini_OV2640_Capture (or ArduCAM_Mini_OV5642_Capture) - pozwala stworzyć stronę z wykorzystaniem protokołu HTTP, która wyświetla obraz z kamery ArduCam (kamerę ArduCam można nabyć osobno).
- ArduCAM_Mini_OV2640_Capture2SD (or ArduCAM_Mini_ OV5642_Capture2SD) - pozwala zapisywać zdjęcia wykonane poprzez kamerę na karcie pamięci microSD (kamerę ArduCam oraz kartę pamięci można nabyć osobno).
- ArduCAM_Mini_OV2640_Video2SD (or ArduCAM_Mini_OV5642_Video2SD) - pozwala zapisywać wideoklipy na bazie formatu JPEG na karcie microSD w formacie AVI (kamerę ArduCam oraz kartę pamięci można nabyć osobno).
Wyprowadzenia

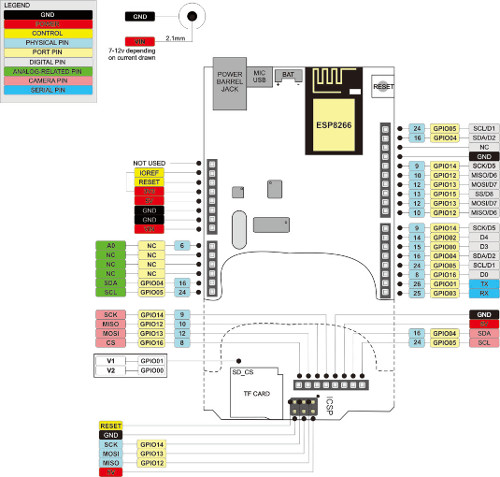

Fizyczny rozkład wyprowadzeń jest zgodny z płytką Arduino Uno - poniżej przedstawiamy opis poszczególnych pinów.
|
Pin Arduino |
Pin ESP-8266 |
Funkcja |
|---|---|---|
| TX | TXD | Linia danych interfejsu UART - nadajnik. |
| RX | RXD | Linia danych interfejsu UART - odbiornik. |
| A0 | A0 | Wejście analogowe, maksymalne napięcie 3,3 V. |
| D0 | GPIO16 | Linia cyfrowa I/O. |
| D1 | GPIO5 |
Linia cyfrowa I/O. Linia zegarowa magistrali I2C - SCL. |
| D2 | GPIO4 |
Linia cyfrowa I/O. Linia danych magistrali I2C - SDA. |
| D3 | GPIO0 | Linia cyfrowa I/O z rezystorem podciągającym do VCC 10 kΩ. |
| D4 | GPIO2 |
Linia cyfrowa I/O z rezystorem podciągającym do VCC 10 kΩ. Dołączona, wbudowana dioda LED. |
| D5 | GPIO14 |
Linia cyfrowa I/O. Linia zegarowa magistrali SPI - SCK. |
| D6 | GPIO12 |
Linia cyfrowa I/O. Linia danych magistrali SPI - MISO. |
| D7 | GPIO13 |
Linia cyfrowa I/O. Linia danych magistrali SPI - MOSI. |
| D8 | GPIO15 |
Linia cyfrowa I/O z rezystorem podciągającym do GND 10 kΩ. Linia magistrali SPI - SS. |
| GND | GND | Masa. |
| 5V | - | Napięcie wyjściowe z regulatora 5 V. |
| 3V3 | 3,3V | Napięcie wyjściowe z regulatora 3,3 V. |
| RST | RST | Reset modułu. |
| VIN | - | Napięcie zasilania ze złącza DC. |
Specyfikacja
- Napięcie zasilania: od 7 V do 12 V
- Napięcie pracy wyprowadzeń: 3,3 V
- Kontroler ESP8266 ESP-12E
- Pamięć Flash: 4 MB
- Porty I/O: 11
- Wyjścia PWM: 10
- Ilość wejść analogowych: 1 (kanał przetwornika A/C)
- Interfejsy szeregowe: UART, SPI, I2C, 1-Wire
- Zewnętrzne przerwania
- Kontroler sieci WiFi
- Konektor: gniazdo microUSB (przewód microUSB do nabycia osobno)
- Wbudowany czytnik kart microSD (kartę pamięci można nabyć osobno)
- Wbudowana ładowarka akumulatora LiPol 3,7 V / 500 mA
- Kontroler USB - UART: CH340
- Kompatybilny ze środowiskiem Arduino IDE
- Wbudowane złącza dla kamer ArduCam Mini
- Gniazdo do baterii LiPol (kompatybilny przewód znajduje się w zestawie)
- Złącze zasilające: DC 5,5 x 2,1 mm
- Wymiary płytki: 69 x 54 x 15 mm
ArduCam ESP8266-12E WiFi IoT - kompatybilny z Arduino
Oferowane urządzenie to produkt od popularnej firmy ArduCam - moduł, który jest zgodny z płytkami rozwojowymi Arduino. Całość pracuje na układzie ESP8266, jest wyposażona w moduł WiFi i jest zgodna z koncepcją IoT (Internet of Things).
Urządzenie pracuje na napięciu od 7 V do 12 V, natomiast napięcie pracy wyprowadzeń to 3,3 V. Płytk posiada aż 11 portów wejścia/wyjścia , 10 portów PWM (na przykład do sterowania pracą silników lub diod LED). Dzięki interfejsom szeregowym takim jak UART, SPI, I2C czy 1-Wire sprzęt możesz łatwo programować i podłączać do innych urządzeń.
ArduCam - płytka kompatybilna z Arduino
Oprócz szeregu uproszczeń wynikających ze zgodności płytki z Arduino, użytkownik ma również możliwość korzystania ze środowiskiem pracy Arduino IDE.
W naszej ofercie znajdziesz więcej płytek i rozszerzeń zgodnych z urządzeniami takimi jak Arduino Uno, Arduino Mega czy Arduino Leonardo.
Moduł zgodny z Arduino oparty na układzie ESP8266. Posiada możliwość połączenia z siecią WiFi oraz 11 cyfrowych wejść/wyjść, 10 kanałów PWM, 1 wejście analogowe oraz popularne interfejsy komunikacyjne. Ta wersja pracuje z napięciem 3,3 V, posiada złącze microUSB do programowania, czytnik kart pamięci microSD oraz gniazdo do bezpośredniego podłączenia kamery ArduCam.
- Napięcie zasilania: od 7 V do 12 V
- Napięcie pracy wyprowadzeń: 3,3 V
- Kontroler ESP8266 ESP-12E
- Pamięć Flash: 4 MB
- Porty I/O: 11
- Wyjścia PWM: 10
- Ilość wejść analogowych: 1 (kanał przetwornika A/C)
- Interfejsy szeregowe: UART, SPI, I2C, 1-Wire
- Zewnętrzne przerwania
- Kontroler sieci WiFi
- Konektor: gniazdo microUSB (przewód microUSB do nabycia osobno)
- Wbudowany czytnik kart microSD (kartę pamięci można nabyć osobno)
- Wbudowana ładowarka akumulatora LiPol 3,7 V / 500 mA
- Kontroler USB - UART: CH340
- Kompatybilny ze środowiskiem Arduino IDE
- Wbudowane złącza dla kamer ArduCam Mini
- Gniazdo do baterii LiPol (kompatybilny przewód znajduje się w zestawie)
- Złącze zasilające: DC 5,5 x 2,1 mm
- Wymiary płytki: 69 x 54 x 15 mm
