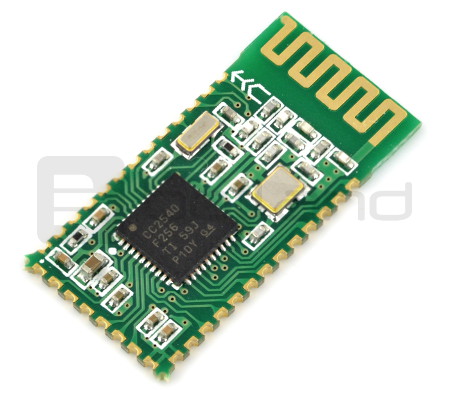

Specyfikacja
- Napięcie zasilania: os 2 V do 3,6 V podłączane do pinu VCC
- Wyprowadzenia komunikacyjne pracują z napięciem 3,3 V
- Pobór prądu: do ok. 20 mA
- Klasa 2 - moc nadajnika maks. + 4 dBm
- Zasięg: do 10 m
- Standard: Bluetooth 4.0 BLE
- Profil SPP z możliwością ustawień poprzez komendy AT
- Komunikacja: UART (RX, TX)
- Raster wyprowadzeń: ok. 1,5 mm
- Małe wymiary: 27 x 13 mm

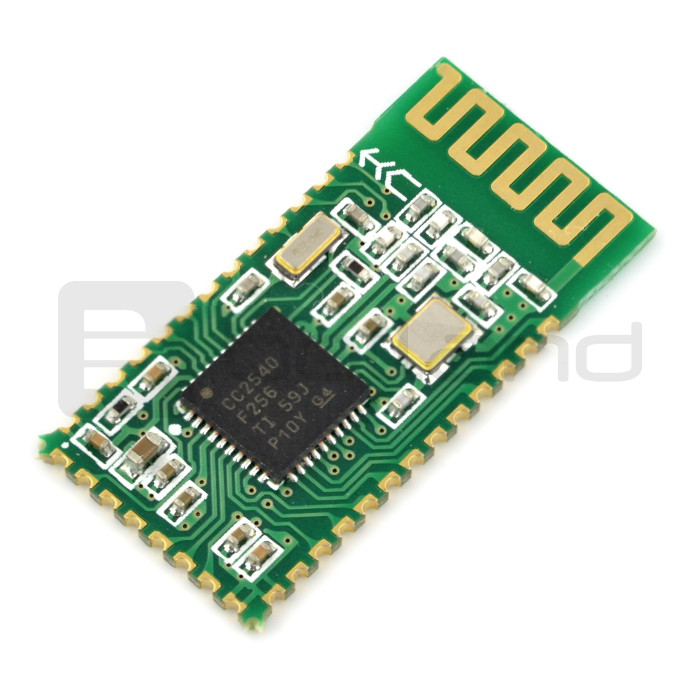

Prosty układ komunikacyjny oparty na module Bluetooth HC-08 v4.0 BLE. Komunikuje się poprzez interfejs szeregowy UART z wykorzystaniem komend AT.

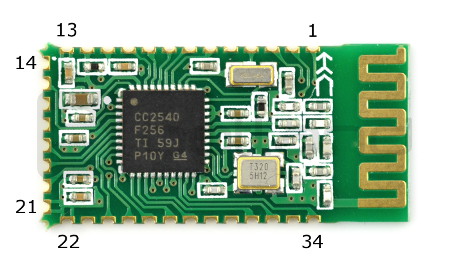

Podłączenie
W celu uruchomienia modułu należy podłączyć napięcie zasilania do pinu oznaczonego VCC. Moduł zostanie wykryty poprzez komputer jako nieznany układ lub HC-08, nie ma potrzeby parowania układów. W systemie pojawi się wirtualny port COM, poprzez który za pomocą dowolnego terminala można przesyłać dane. Płytka posiada wyprowadzenia interfejsu szeregowego UART - piny RX i TX, które można połączyć np. z Arduino lub z komputerem poprzez przejściówkę FTDI.
| Pin | Opis |
|---|---|
| 1 | TX - Wyjście UART, 3,3 V. |
|
2 |
RX - Wejście UART, 3,3 V. |
|
3 |
Nie podłączone. |
|
4 |
NC - Nie podłączone. |
|
5 |
NC - Nie podłączone. |
|
6 |
DC - Linia zegarowa debugowania. |
|
7 |
DD - Linia danych debugowania. |
|
8 |
NC - Nie podłączone. |
|
9 |
NC - Nie podłączone. |
|
10 |
NC - Nie podłączone. |
|
11 |
RST - Reset. |
|
12 |
VCC - Zasilanie od 2 V do 3,6 V. |
|
13 |
GND - Masa |
|
14 |
NC - Nie podłączone. |
|
15 |
NC - Nie podłączone. |
| 16 | NC - Nie podłączone. |
|
17 |
NC - Nie podłączone. |
|
18 |
NC - Nie podłączone. |
|
19 |
NC - Nie podłączone. |
|
20 |
NC - Nie podłączone. |
|
21 |
GND - Masa |
|
22 |
GND - Masa |
|
23 |
NC - Nie podłączone. |
|
24 |
PIO13 - Wyjście LED. |
|
25 |
NC - Nie podłączone. |
|
26 |
PIO12 - Czyszczenie pamięci. |
|
27 |
NC - Nie podłączone. |
|
28 |
NC - Nie podłączone. |
|
29 |
NC - Nie podłączone. |
|
30 |
NC - Nie podłączone. |
|
31 |
NC - Nie podłączone. |
|
32 |
NC - Nie podłączone. |
| 33 | NC - Nie podłączone. |
| 34 | NC - Nie podłączone. |
|
Pomimo, że w sieci dostępne są projekty, w których układ HC-08 podłączony jest bezpośrednio do pinów 5 V, np. Arduino Uno, to dla bezpieczeństwa zalecamy zastosowanie konwertera napięć 3,3 V - 5 V. |
Komunikacje można przetestować parując moduł z komputerem oraz podłączając płytkę poprzez konwerter FTDI. W dwóch oknach terminala należy wybrać odpowiednie porty komunikacyjne oraz podać prędkość transmisji 9600 bps. Jeśli konfiguracja jest poprawna tekst wysłany z jednego terminala pojawi się na drugim.
Konfiguracja modułu odbywa się poprzez popularne komendy AT, aby wejść w ten tryb należy podłączyć wyprowadzenie EN do 3,3 V. Przykładowe komendy to:
- AT - testowanie połączenia, w odpowiedzi dostajemy OK.
- AT+BAUD1 - ustawia prędkość na 9600 bps.
Instrukcje należy wysyłać bez znaku zakończenia linii. Więcej komend można znaleźć w dokumentacji.
