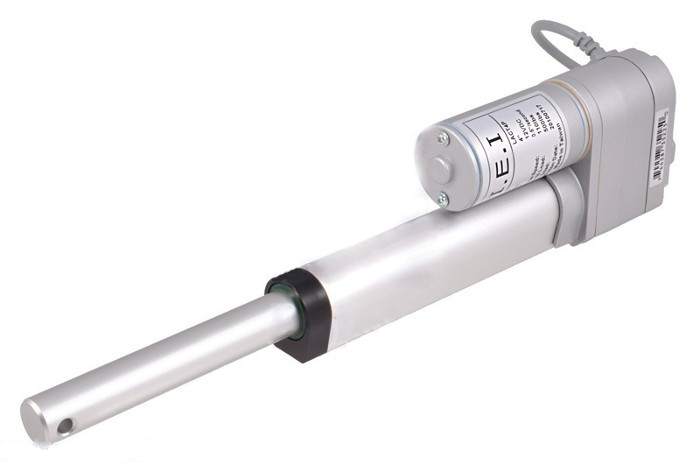

Opis produktu: Siłownik liniowy LACT8P-12V-20 500N 13mm/s 12V - wysuw 20cm
Siłownik liniowy z przekładnią 20:1, zasilany napięciem 12 V. Pracuje z obciążeniem do 50 kg, średnia prędkość przesuwania wynosi 1,3 cm/s. Urządzenie pobiera ok. 500 mA prądu bez obciążenia. Przy zablokowanym wale wartość ta może wzrosnąć do 10 A. Na końcach znajdują się czujniki krańcowe, które zapobiegają przesunięciu wału poza dopuszczalny zakres. Ta wersja posiada wał wysuwający się na 20 cm oraz wbudowany potencjometr umożliwiający odczyt pozycji w postaci napięcia analogowego.
Specyfikacja
- Napięcie zasilania: 12 V
- Parametry dla 12 V:
- Pobór prądu bez obciążenia: 500 mA
- Maksymalny pobór prądu (przy zablokowanym wale): 10 A
- Prędkość liniowa: 1,3 cm/s
- Maksymalne obciążenia: 50 kg
- Wbudowany potencjometr określający pozycje z wyjściem w postaci analogowego sygnału
- Zakres wysuwania się wału: 20 cm
- Masa: 1446 g
Podłączenie
Urządzenie posiada następujące przewody:
- Czerwony i czarny - to zasilanie siłownika. W zależności od polaryzacji silnik będzie wysuwał lub wsuwał wał.
- Żółty - zasilanie potencjometru - biegun dodatni VIN.
- Biały - zasilanie potencjometru - masa.
- Niebieski - sprzężenie zwrotne. Napięcie analogowe określające pozycję wału.
Do obsługi siłownika można wykorzystać dowolny sterownik o parametrach zgodnych z silnikiem np. odpowiednie będą układy z serii HighPower. W naszej ofercie znajduje się również sterownik JRK 21v3, który obsługuje sprzężenie zwrotne.
