Opis produktu: Bluno M3 STM32 ARM Cortex + BLE Bluetooth 4.0 - kompatybilny z Arduino
Moduł firmy DFRobot oparty na mikrokontrolerze STM32 z 32-bitowym rdzeniem ARM Cortex M3 (72 MHz, 512 kB Flash, 64 kB RAM). Posiada 39 cyfrowych wejść/wyjść, 11 wejść analogowych oraz popularne interfejsy komunikacyjne. Kolorowe złącza ułatwiają identyfikację wyprowadzeń. Dodatkową cechą jest wsparcie dla komunikacji Bluetooth 4.0.
|
Protokół komunikacyjny został napisany w taki sposób, aby urządzenie można było programować z wykorzystaniem środowiska Arduino IDE 1.5.5 - szczegóły w przewodniku użytkownika. |
Cechy główne
- Wydajny mikrokontroler STM32 z 32-bitowym rdzeniem ARM Cortex działający na częstotliwości 72 MHz
- Wsparcie dla zdalnego programowania poprzez interfejs Bluetooth
- Wsparcie dla Bluetooth HID
- Możliwość konfiguracji interfejsu BLE z wykorzystaniem komend AT
- Opcja instalacji najnowszych sterowników - firmware
- Możliwość zdalnego sterowania
- Rozkład wyprowadzeń zgodny z Arduino
- Wsparcie aplikacji dla systemów Android i iOS
Płytka zawiera chip CC2540 firmy Texas Instruments, który umożliwia komunikację w standardzie Bluetooth 4.0. Dzięki tej funkcjonalności użytkownik może zdalnie zaprogramować moduł Bluno (BLE), skorzystać z komend AT oraz w prosty sposób dokonać aktualizacji oprogramowania.
|
W celu uruchomienia Bluno M3, należy połączyć układ z komputerem za pomocą przewodu microUSB oraz zainstalować zmodyfikowane środowisko Arduino IDE ze strony producenta . Szczegółowe informację dostępne są w instrukcji użytkownika . |

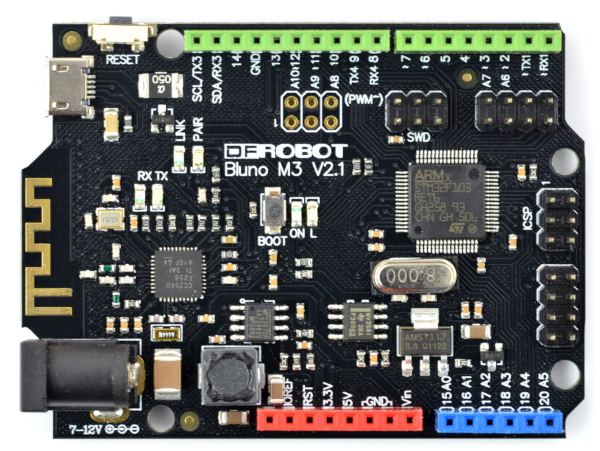

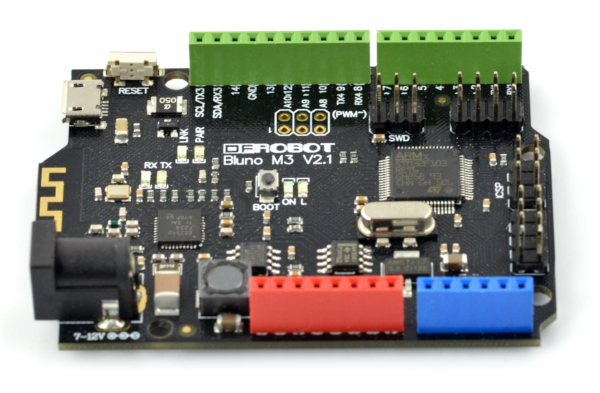

Firma DFRobot wprowadziła kolorowe złącza, które ułatwiają identyfikację wyprowadzeń:
- czerwone - piny zasilające,
- niebieskie - piny analogowe,
- zielone - piny cyfrowe.
|
Wyprowadzenia pracują z napięciem 3,3 V, do połączenia z układami 5 V niezbędny jest konwerter napięć . |
W naszej ofercie znajdziesz również nakładkę rozszerzającą IO Expansion Shield .
Specyfikacja Bluno M3 STM32 ARM Cortex + BLE Bluetooth 4.0
- Napięcie zasilania: 7 V do 12 V
- Wyprowadzenia pracują z napięciem 3,3 V
- Rozkład złącz zbliżony do Arduino Uno
- Zamontowany chip CC2540 firmy Texas Instrumets zgodny z Bluetooth 4,0 ( dokumentacja )
- Możliwość zdalnego programowania poprzez Bluetooth (BLE)
- Wsparcie dla Bluetooth HID
- Wsparcie dla komendy AT
- Wsparcie dla iBeacons
- Zasięg Bluetooth 30 m
- Współpracuje z systeami Android i iOS
- Mikrokontroler: STM32 F103RET6
- Częstotliwość zegara: 72 MHz
- Pamięć SRAM: 64 kB
- Pamięć Flash: 512 k
- Porty I/O: 39
- Ilość wejść analogowych: 11 (kanały przetwornika A/C)
- Interfejsy szeregowe: 5x UART, 2x SPI, I2C
- Zewnętrzne przerwania: 39 linii
- Konektor: gniazdo micro USB typ B ( przewód USB do nabycia osobno)
- Wymiary: 68 x 51 mm
