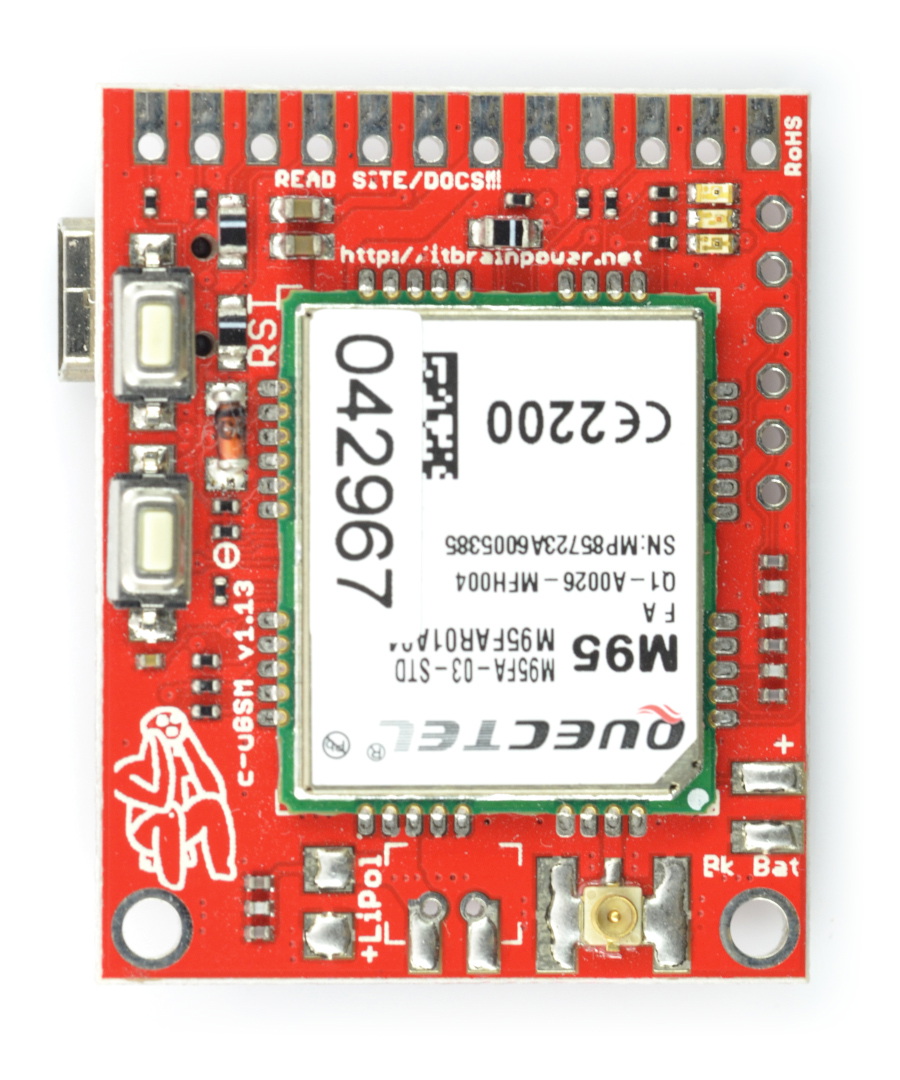

Opis produktu: Moduł GSM GPRS dual SIM - c-uGSM μ-shield v.1.13 - do Arduino i Raspberry Pi - złącze U.FL
Moduł współpracujący z Arduino i Raspberry Pi (w wersji 3B, 2B, B+ i A+), który umożliwia komunikację w standardzie GSM i GPRS. Pozwala prowadzić rozmowy głosowe, wysyłać wiadomości SMS i przesyłać dane. Na płytce znajdują się: 2 złącza na karty SIM, moduł ładujący do baterii LiPol oraz gniazdo U.FL do zamontowania zewnętrznej anteny.
|
Układ współpracuje z Arduino i Raspberry Pi (w wersji 3B, 2B, B+ i A+), posiada złącze U.FL do podłączenia zewnętrznej anteny. W naszej ofercie znajdziesz również moduł ze złączem SMA oraz dedykowane konwertery napięć. |

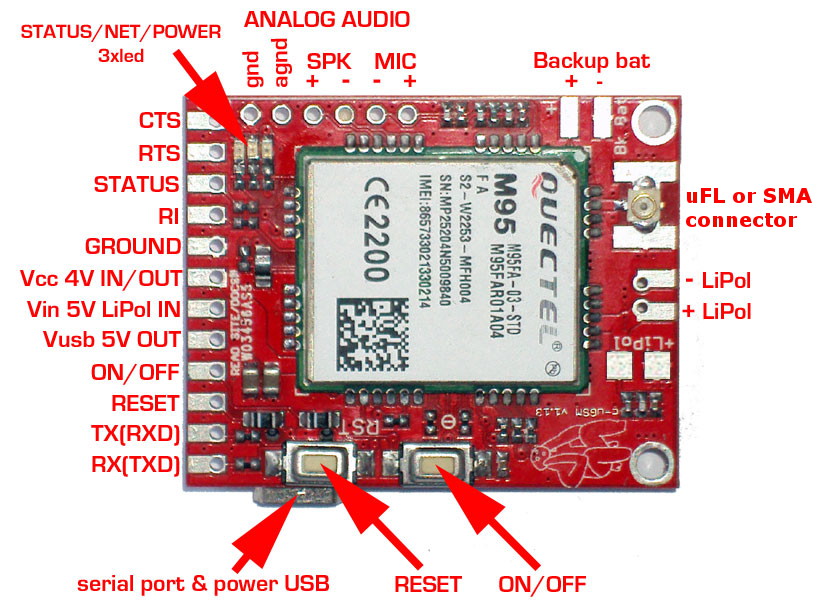

Rozkład elementów na płytce c-uGSM μ-shield.
Specyfikacja modułu
- Sterownik: Quectel M95F
- Obsługiwane standardy: GSM / GPRS
- Częstotliwości: 850 / 950 / 1800 / 1900 MHz
- Obsługa standardu DTMF
- Dwa złącza SIM (jedno złącze aktywne w danym momencie)
- Złącze anteny U.FL
- Interfejs audio
- Wyjście: 700 mW RMS
- Wejście: kondensator MIC
- Wbudowany konwerter USB-UART (złącze USB może być użyte do zasilania modułu)
- Automatyczny wybór poziomów logicznych od 3 V do 5 V
- Przyciski modemu: Power i Reset
- Współpracuje z Arduino i Raspberry Pi wraz z przykładowymi kodami producenta
- Dwa otwory montażowe o średnicy: 2,5 mm
- Wymiary płytki: 40 x 32 mm
|
Szczegółowy opis modułu można znaleźć w przewodniku użytkownika w części pierwszej i drugiej oraz na stronie producenta. |
Wyprowadzenia
| Pin | Opis |
|---|---|
| CTS | Wejście Clear to Send - szczegóły w dokumentacji. |
| RTS | Wyjście Ready to Send - szczegóły w dokumentacji. |
| STATUS | Wyprowadzenie statusowe. |
| RI | Wyjście Ring Indicator - szczegóły w dokumentacji. |
| GROUND | Masa układu. |
| Vcc 4V IN/OUT | Wejście/wyjście 4 V. Przy zastosowaniu baterii nieładowalnej należy dołączyć diodę (np. 1N14148) między biegun dodatni baterii oraz BkBat+ na płytce anodą w stronę baterii. |
| Vin 5V LiPol IN | Wejście 5 V dla ładowania baterii LiPol. |
| Vusb 5V OUT | Wyjście 5 V. |
| ON/OFF | Kontrola napięcia zasilania układu GSM (On/Off). |
| RESET | Reset układu GSM. |
| TX (RXD) | Komunikacja poprzez interfejs szeregowy. |
| RX (TXD) | Komunikacja poprzez interfejs szeregowy. |
| LiPol +/- | Podłączenie baterii LiPol, odpowiednio "+" i "-". |
| ANTENNA CONNECTOR UFL OR SMA | Złącze anteny, zależnie od wersji SMA lub U.FL. |
| AGND | Masa dla portów analogowych audio. |
| SPK +/- | Wyjście głośnika, odpowiednio "+" i "-". |
| MIC +/- | Wejście mikrofonu, odpowiednio "+" i "-". |
| Backup bat +/- | Zapasowa bateria, odpowiednio "+" i "-". Przy zastosowaniu baterii nieładowalnej należy dołączyć diodę (np. 1N14148) między biegun dodatni baterii oraz BkBat+ na płytce anodą w stronę baterii. |
Połączenie z Arduino
Układ działa z Arduino Uno wykorzystując następujące wyprowadzenia:
| Pin | Arduino | Opis |
|---|---|---|
| GSM RX | D3 | Komunikacja poprzez interfejs szeregowy. |
| GSM TX | D2 | Komunikacja poprzez interfejs szeregowy. |
| RESET | D6 | Reset układu GSM. |
| ON / OFF | D7 | Kontrola napięcia zasilania układu GSM (On/Off). |
| VIN (5 V Li-Pol) | 5 V |
Zasilanie 5 V. Szczegóły podłączenia w przypadku baterii LiPol dostępne w poradniku producenta. |
|
GND |
GND | Masa układu. |
|
STATUS |
D5 | Wyprowadzenie statusowe. |
|
Sprawdź przykładowy projekt dla Arduino - domowy system alarmowy! |
Podłączenie z Raspberry Pi
W cel uruchomienia modułu z Raspberry Pi należy wykonać następujące połączenia:
| Pin | RPi | Opis |
|---|---|---|
| GSM RX | 10 |
Komunikacja poprzez interfejs szeregowy (niepodłączone przy komunikacji USB). |
| GSM TX | 08 |
Komunikacja poprzez interfejs szeregowy (niepodłączone przy komunikacji USB). |
| RESET | 18 | Reset układu GSM. |
| ON / OFF | 16 | Kontrola napięcia zasilania układu GSM (On/Off). |
| VIN (5 V Li-Pol) | 02/04 | Napięcie zasilania 5 V. |
|
GND |
04/14 | Masa układu. |
| STATUS | 12 | Wyprowadzenie statusowe. |
Moduł GSM GPRS dual SIM - c-uGSM μ-shield v.1.13 - do Arduino i Raspberry Pi - złącze U.FL
Moduł GSM GPRS dual SIM - c-uGSM μ-shield v.1.13 - do Arduino i Raspberry Pi - złącze U.FL wykorzystuje sterownik Quectel M95F i obsługuje dwa popularne standardy GPS / GPRS, a także dodatkowo DTMF. Posiada wbudowane złącze anteny satelitarnej U.FL.
Zastosowana technologia dual SIM zezwala na wykorzystywanie dwóch złączy SIM, przy czym jedno może być aktywne w danym momencie. Urządzenie pracuje na czterech częstotliwościach: 850, 950, 1800 i 1900 MHz.
Moduł GSM GPRS dual SIM c-uGSM μ-shield v.1.13 - ważne parametry
Moduł GSM GPRS dual SIM - c-uGSM μ-shield v.1.13 - do Arduino i Raspberry Pi - złącze U.FL nie wymaga stosowania płytek logicznych przy podłączania do innych urządzeń ze względu na wbudowany wybór poziomów w zakresie 3V - 5V.
Dużym udogodnieniem jest wydajne interfejs audio z wejściem kondensatora MIC oraz wbudowany konwerter USB-UART. Posiada moduł bateryjny (Li-Pol), ale wspomniany konwerter także może być użyty do bezpośredniego ładowania przez USB.
