Opis produktu: Zestaw startowy ZigBee - ZB502 + Core2530 - Waveshare 8763
Zestaw startowy do budowy systemów korzystających z protokołów transmisji ZigBee. Składa się z płytki ZB502, modułu Core2530 z anteną oraz przewodu microUSB i przewodów połączeniowych. Komplet pozwala na transmisję bezprzewodową do 350 m.
Moduł główny - ZB502m, pracujący z napięciem od 2 V do 3,6 V.
|
Szczegółowy opis można znaleźć na stronie producenta: |
Specyfikacja modułu Core2530
- Napięcie zasilania: od 2 V do 3,6 V
- Temperatura pracy: od -40 °C do 85 °C
- Częstotliwość: 2,4 GHz
- Zasięg:
- Automatyczne łączenie: ok. 120 m
- Stabilna komunikacja: ok. 250 m
- Maksymalny: ok. 350 m
- Domyślny baud rate: 38400 b/s (konfigurowalny)
- Wyjścia: złącza goldpin, raster 2,54 mm
- Wymiary modułu: 27 x 26 mm
- Dołączona antena: 2,4 G 2DB 360 ° dookólna
Specyfikacja płytki ZB502
- Miejsce na 2 x bateria AAA (brak w zestawie) - dostępne różne formy zasilania
- Zintegrowany układ CP2102: USB-UART

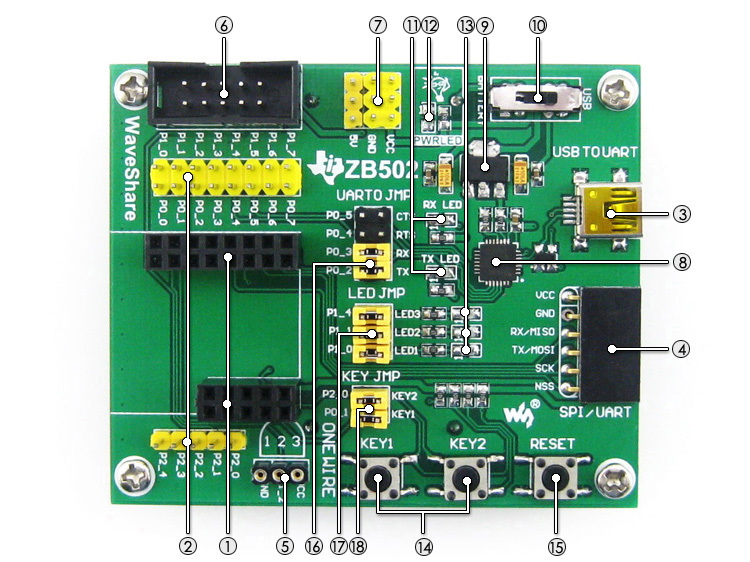

Na płytce znajdują się:
- Złącze ZigBee: do podłączenia modułów
- Piny interfejsu I/O
- Interfejs USB
- Interfejs UART / SPI
- Interfejs OneWire
- Interfejs debugowania
- Wyjście / wejście zasilania 3,3V oraz 5 V. Wykorzystywane głównie jako wyjście napięcia lub wspólna masa
- Układ CP2102
- Układ AMS1117-3.3
- Włącznik zasilania
- Diody informujące o stanie transmisji UART
- Dioda informująca o zasilaniu
- Diody LED użytkownika
- Przyciski użytkownika
- Przycisk reset
- Zworki interfejsu UART
- Zworki diod LED
- Zworki przycisków
Zestaw zawiera:
- Moduł ZB502
- Moduł Core2530
- Antenę dookólną
- Przewód USB-miniUSB
- Przewody połączeniowe z końcówkami żeńskimi
