Opis produktu: Arduino USB Host Shield - sterownik USB - nakladka dla Arduino A000004
Nakładka do Arduino z kontrolerem USB Host MAX3421E i gniazdem USB typ A. Posiada wyprowadzone wszystkie piny Arduino oraz dodatkowe gniazda dla interfejsów komunikacyjnych. Sterownikiem jest układ MAX3421, który wspiera m.in.:
- urządzenia z interfejsem HID, czyli klawiatury, myszy itp.
- kontroler gier: PS3, Nitendo XBox360 i wiele innych
- konwertery USB-UART, np. popularne FTDI i PL2303
- pamięci masowe typu pendrive
- kamery cyfrowe, np. urządzenia Canon EOS, Nikon DSLRs
- moduły Bluetooth USB
Przedmiotem sprzedaży jest USB Host Shield, moduł Arduino należy nabyć osobno.
Specyfikacja nakładki USB Host Shield
- Zasilanie pobierane z Arduino
- Napięcie pracy wyprowadzeń: 5 V
- Pobór prądu: do 500 mA
- Sterownik: MAX3421E (dokumentacja)
-
Płytka korzysta z magistrali SPI, są są to piny:
-
D10, D11, D12, D13 dla Arduino Uno
-
D10, D50, D51, i D52 dla Arduino Mega
- Wbudowane gniazdo USB typ A
- Wyprowadzone piny cyfrowe i analogowe Arduino
- Dodatkowe gniazda dla popularnym interfejsów komunikacyjnych, np. I2C/TWI
- Możliwość podłączenia kolejnych nakładek typu Shield
- Współpracuje z Arduino Uno, Mega i pochodnymi

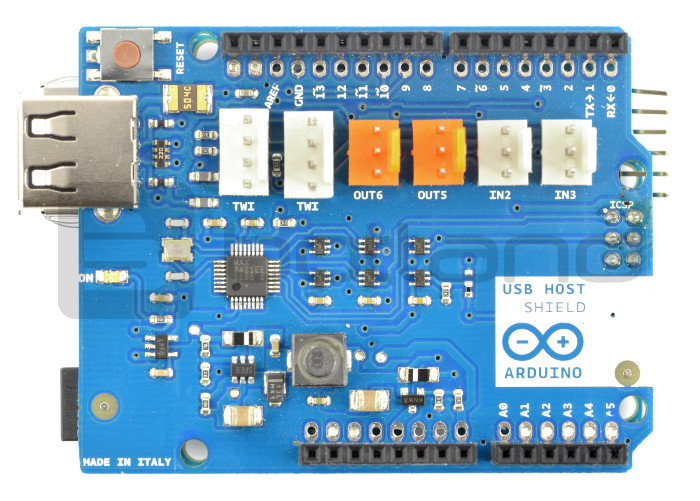

Rozkład elementów na płytce.
