Opis
Jest to płytka bazująca na znanym module Arduino Leonardo dodatkowo wyposażona w kontroler sieci Ethernet i czytnik kart pamięci microSD. Dzięki temu urządzeniu użytkownik w prosty sposób może podłączyć projekt do sieci Internet (IoT), bez konieczności instalowania dodatkowych nakładek, tzw. shieldów. Wbudowany czytnik kart pamięci microSD umożliwia zapis plików na zewnętrznym nośniku danych. Obsługę wyżej wymienionych peryferiów umożliwiają wbudowane w środowisko Arduino IDE biblioteki: Ethernet i SDcard.
Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.
Płytka zawiera mikrokontroler ATmega32u4 wyposażony w 20 cyfrowych wejść/wyjść z czego 7 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 12 jako wejścia analogowe. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash oraz 2,5 kB pamięci operacyjnej SRAM.

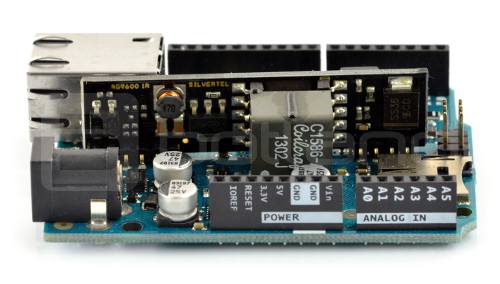

| Ta wersja Arduino Leonardo posiada kontroler sieci Ethernet - układ W5500, czytnik kart pamięci microSD oraz moduł PoE (Power Over Ethernet), który umożliwia zasilanie płytki z sieci Ethernet napięciem 12 V. |
Główne cechy
Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.
| Nazwa | Opis |
|---|---|
|
Zainstalowany bootloader |
Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód microUSB oraz oprogramowanie ze strony producenta. |
|
Ethernet Micro SD |
Ta wersja posiada kontroler sieci Ethernet ze złączem RJ45 i układem zasilania PoE oraz czytnik kart pamięci microSD. |
|
Arduino Shield |
Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield. |
|
Wyprowadzenia cyfrowe |
20 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków. |
|
Wydajność prądowa |
Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA. |
|
Wyjścia PWM |
7 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod. |
|
Wejścia analogowe |
12 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym. |
|
Komunikacja szeregowa |
Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI oraz USB. |
| Funkcje specjalne | Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku. |
|
Pamięć wbudowana |
Układ Atmega32u4 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash 1 kB EEPROM oraz 2,5 kB pamięci operacyjnej SRAM. |
|
Zasilanie złącze DC |
Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu od 7 V do 12 V ze złączem DC 5,5 x 2,1 mm. |
|
Zasilanie port USB |
Płytkę można zasilać z komputera poprzez przewód microUSB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu. |
|
Złącze ICSP |
Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR. |
|
Pin IOREF |
Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O. |
|
Wbudowana dioda LED |
Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów. |
|
Wyjście 3,3 V |
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA. |
|
Pierwsze uruchomienie Aby ułatwić rozpoczęcie pracy z modułem, przygotowaliśmy poradnik, który dotyczy instalacji i pierwszego uruchomienia środowiska Arduino. |

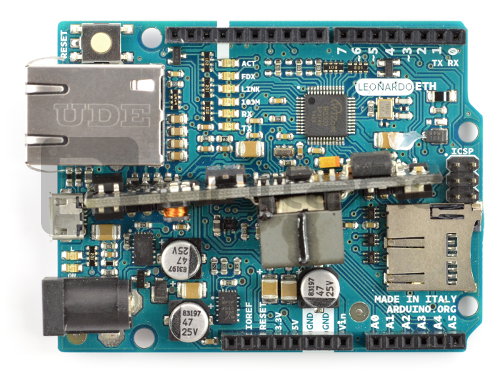

Rozkład elementów na płytce Arduino Leonardo Ethernet.
Specyfikacja
- Napięcie zasilania: od 7 V do 12 V
- Wbudowany moduł PoE (Power Over Ethernet)
- Możliwość zasilania z sieci Ethernet
- Zgodny z normą IEEE802.3af
- Napięcie wejściowe: od 36 V do 57 V
- Napięcie wyjściowe: 12 V
- Zabezpieczenie przed przeciążeniem
- Regulator DC/DC o wysokiej sprawności: ok 85 %
- Mikrokontroler: ATmega32u4
- Ilość pinów cyfrowych: 20
- Ilość kanałów PWM: 7
- Ilość wejść analogowych: 12
- Limit prądu na jeden pin: 40 mA
- Taktowanie: 16 MHz
- Pamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)
- Pamięć SRAM: 2,5 kB
- Pamięć EEPROM: 1 kB
- Kontroler Ethernet: W5500 TCP/IP
- Wbudowany bufor 32 kB
- Prędkość transmisji: 10/100 Mb
- Komunikacja: magistrala SPI
- Gniazdo Ethernet
- Wbudowany czytnik kart pamięci microSD
- Dostępny z poziomu biblioteki SD Card
- Pin SS magistrali SPI znajduje się na wyprowadzeniu nr 4
- Wbudowany stabilizator napięcia 3,3 V o wydajności prądowej do 1 A
- Możliwość podłączenia zasilania poprzez moduł PoE - z sieci Ethernet napięciem od 36 V do 57 V
- Piny nr 4 i 10 są zarezerwowane do obsługi modułu Ethernet i czytnika microSD - linie SS magistrali SPI
- Wbudowane złącze RJ45
- Diody statusowe
W naszej ofercie dostępny jest również Arduino Leonardo Ethernet bez układu PoE.
