Opis produktu: Waveshare Uno Plus - kompatybilny z Arduino
Uno Plus jest zgodny z popularnym modułem Arduino Uno. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy Waveshare.
Płytka zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można używać jako wyjścia PWM (np. do sterowania silnikami) i 6 jako analogowe wejścia. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz. Moduł posiada także: złącze USB, gniazdo zasilające DC, przycisk RESET oraz wyprowadzenia służące do podłączenia programatora AVR.
Co wyróżnia Uno Plus?
| Cecha |
Waveshare Uno Plus |
Arduino Uno | Opis |
|---|---|---|---|
| Napięcie pracy wyprowadzeń | 5 V / 3,3 V | 5 V | Możliwość wyboru napięcia pracy, pozwała podłączyć urządzenia pracujące na 3,3 V. Zmiana odbywa się przy pomocy zworki. |
| Przycisk Reset | Naciskany z boku | Naciskany z góry | Boczny przycisk ułatwia naciskanie, gdy założony jest Shield. |
| Przycisk Bootloader | Tak | Nie | |
| Złącze USB | Micro USB | USB B | Możliwość zastosowania mniejszego, bardziej popularnego przewodu microUSB. |
| Wejście zasilające | DC niski profil |
standardowe złącze |
Niski profil gniazda nie przeszkadza w montażu nakładek. |
| Wyjście 3,3 V |
Wydajność: 800mA |
Wydajność: 150 mA |
Uno Plus zapewnia wyższą wydajność stabilizatora 3,3 V. |
| Oscylator | Kwarcowy | Ceramiczny | Rezonator kwarcowy zapewnia wyższą dokładność taktowania. |
| Wejścia analogowe | 8 | 6 | |
| Sterownik USB | FT232 |
ATmega |
|
W celu uruchomienia Uno Plus, należy połączyć układ z komputerem za pomocą przewodu microUSB oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno. |
Specyfikacja Waveshare Uno Plus
- Napięcie zasilania: od 7 V do 12 V
- Możliwość pracy z napięciem 3,3 V i 5 V - wybór za pomocą zworki
- Programowany poprzez USB z wykorzystaniem układu FT232
- W pełni kompatybilny z Arduino Uno Rev3
- Mikrokontroler: ATmega328
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć SRAM: 2 kB
- Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)
- Pamięć EEPROM: 1 kB

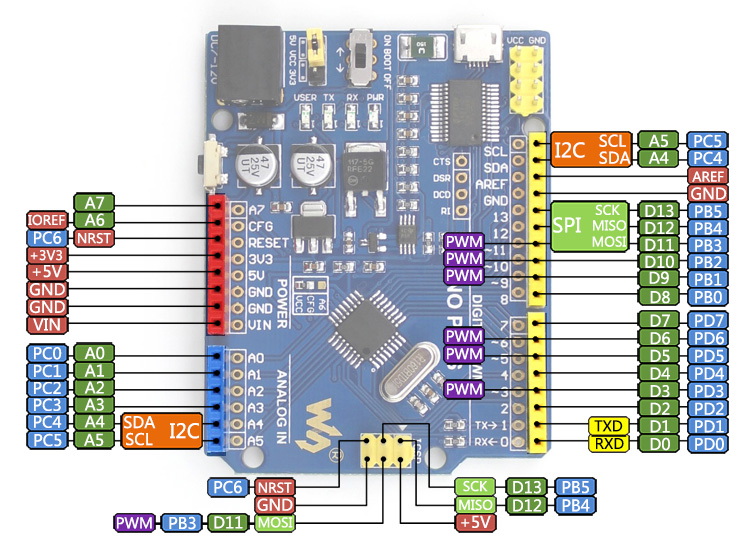

- Porty I/O: 14
- Wyjścia PWM: 6
- Ilość wejść analogowych: 8 (kanały przetwornika A/C)
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Konektor: gniazdo USB (przewodu microUSB do nabycia osobno)
- Przylutowane złącze ISP
- Złącze zasilające: DC 5,5 x 2,1 mm
- Wymiary płytki: 75 x 54 x 15 mm
