Opis produktu: Moduł rozszerzeń DFRobot X200 WiFi Shield dla Raspberry Pi 3B/2/B+
Nakładka dedykowana do minikomputera Raspberry Pi w wersji 2 oraz B+, rozszerzająca możliwości urządzenia. Posiada aktywny hub USB z trzema gniazdami, złącza audio i wideo, w tym m.in. jack SPDIF i VGA. Dzięki modułowi WiFi z dołączoną anteną użytkownik może połączyć się z siecią bezprzewodową. Wbudowany zegar czasu rzeczywistego z baterią pozwala mierzyć czas nawet przy chwilowym braku zasilania.
Główne cechy
- Wbudowany moduł WiFi
- Aktywny HUB USB z 3 portami
- Wbudowany układ zasilania z regulatorem napięcia, z którego można zasilać Raspberry Pi
- Złącza audio / wideo, w tym SPDIF, jack i VGA
- Zegar czasu rzeczywistego z baterią
- Odbiornik podczerwieni 38 kHz
- Wyprowadzone złącza GPIO i gniazdo na kamerę
Nakładka posiada wyprowadzone wszystkie 40 pinów GPIO Raspberry Pi oraz gniazdo do podłączenia dedykowanej kamery. Dzięki temu użytkownik nie traci możliwości podłączania kolejnych nakładek i urządzeń elektronicznych.
Podłączenie modułu
Płytka posiada złącza zgodne z Raspberry Pi w wersji 2 i B+ oraz śrubki, które pozwalają na stabilne zamocowanie rozszerzenia. Producent udostępnia dedykowany do obsługi rozszerzenia system operacyjny.
| Szczegółowe informacje można znaleźć w przewodniku użytkownika |
Płytkę należy nałożyć na piny GPIO Raspberry Pi oraz połączyć porty HDMI i USB poprzez dołączone do zestawu adaptery.
Przedmiotem sprzedaży jest moduł rozszerzeń, Raspberry Pi można nabyć osobno.

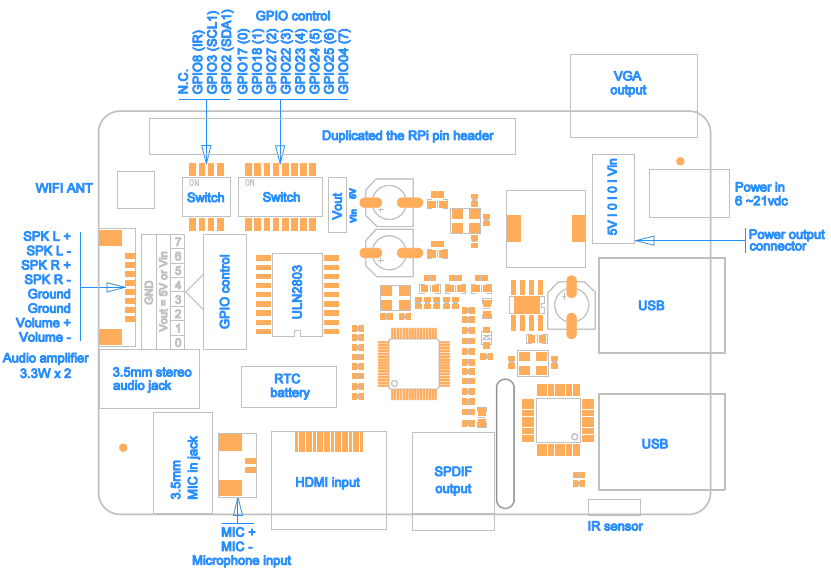

Specyfikacja nakładki DFRobot X200 WiFi
- Napięcie zasilania: od 6 V do 21 V
- Wbudowany regulator napięcia 5 V, który zasila Raspberry Pi
- Wyjścia:
- VGA obsługujące rozdzielczość 1600x1200 px oraz 1080p z 10-bitowym przetwornikiem analogowo cyfrowym
- Audio jack 3,5 mm
- SPDIF
- Wejście mikrofonowe 3,5 mm jack
- Moduł WIFI IEEE 802.11b/g/n z dołączoną zewnętrzną anteną
- Czujnik podczerwieni IR 38 kHz
- Wbudowany aktywny hub USB z 3 portami
- RTC - zegar czasu rzeczywistego oparty na module DS3231SN oraz bateria CR2032
- 8-kanałowy układ Darlingtona (ULN2803) pozwalający sterować urządzeniami wymagającymi większego prądu
- Slot do podłączenia dedykowanej do Raspberry Pi kamery
- Podłączenie do Raspberry przez GPIO, nie wymaga lutowania
- Wyprowadzone 40-pinowe GPIO do dalszego użytku
- Nakładka pracuje z Raspberry Pi 2 oraz B+
- Wymiary 85 x 56 mm - zgodne z Raspberry Pi
W zestawie
- Shield dla Raspberry Pi X200
- Adapter do podłączenia HDMI
- Adapter do podłączenia USB
- Antena WIFI
- Nylonowe dystanse oraz śrubki
|
Uwaga! Przy podłączonym zasilaniu do płytki X200 nie należy zasilać osobno Raspberry Pi z wbudowanego złącza microUSB, ponieważ może to spowodować uszkodzenie mikrokomputera. |
