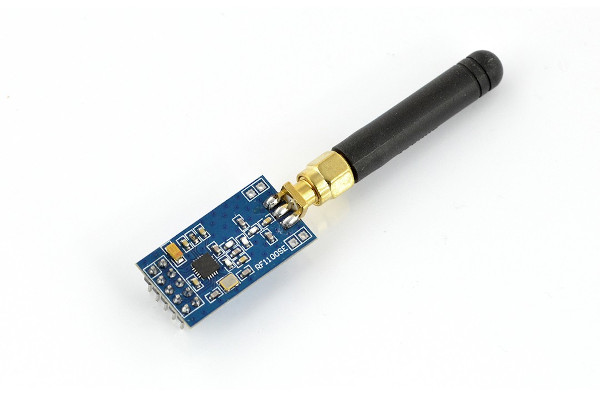

Moduł radiowy CC1101 433 MHz - transceiver THT z anteną

Indeks: MOD-03698 EAN: 5904422359393

Moduł radiowy (nadajnik i odbiornik) działający w paśmie 433 MHz z Interfejsem komunikacyjnym SPI. Zasilany napięciem 1,8 V - 3,6 V, wyprowadzeniami są złącza goldpin. Posiada zewnętrzną antenę FZ0223.

Moduł radiowy CC1101 433 MHz - transceiver THT z anteną
39,90 zł
32,44 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: OEM

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Moduł radiowy CC1101 433 MHz - transceiver THT z anteną

Moduł radiowy (nadajnik i odbiornik) działający w paśmie 433 MHz z Interfejsem komunikacyjnym SPI. Zasilany jest napięciem od 1,8 V do 3,6 V. Urządzenie posiada zewnętrzną antenę, która jest podłączona do złącza SMA, sygnały wyprowadzone są na złącza goldpin.



Moduł radiowy CC1101 433 MHz - transceiver THT z anteną

Urządzenie pracuje z napięciem do 3,3 V w celu połączenia z płytkami działającymi na 5 V (np. Arduino Uno) należy zastosować konwerter.



Wyprowadzenia

Układ posiada wlutowane złącza goldpin - raster 2,54 mm. Opis wyprowadzeń znajduje się w tabeli:



Pin Opis
Vcc Napięcie zasilania 3,3 V.

SI

Pin MOSI, linia danych magistrali SPI.

Pracuje z napięciem 3,3 V, w przypadku korzystania z płytek 5 V, np. Arduino Uno należy zastosować konwerter napięć.

SO

Pin MISO, linia danych magistrali SPI

Pracuje z napięciem 3,3 V, w przypadku korzystania z płytek 5 V, np. Arduino Uno należy zastosować konwerter napięć.

CS Chip select - wybór urządzenia magistrali SPI
GND Masa układu.
SCK

Linia zegarowa magistrali SPI.

Pracuje z napięciem 3,3 V, w przypadku korzystania z płytek 5 V, np. Arduino Uno należy zastosować konwerter napięć.

GDO2  Wyjście GDO2, można zostawić nie podłączony.
GDO0  Wyjście GDO0, można zostawić nie podłączony.

Specyfikacja modułu radiowego CC1101

  • Napięcie zasilania: 1,8 V do 3,6 V
  • Częstotliwość: modulowana od 387 MHz do 464 MHz
  • Maksymalny chwilowy pobór prądu: do 30 mA
  • Zasięg transmisji: 200 metrów
  • Maksymalna moc transmisji: 10 mW (10 dBm)
  • Wsparcie modulacji 2-FSK, GFSK, MSK
  • Czułość odbiornika: 110 dBm 1200 baud
  • Minimalny zakres pracy: 1,2 kb/s do 500 kb/s
  • Oddzielny 64-bajtowy buffer RX i TX (FIFO)
  • Wbudowana detekcja błędów CRC
  • Niski pobór prądu: dla RX - 15,6 mA, 2,4 kb/s, 433 MHz
  • Programowalna kontrola mocy wyjściowej: maksymalnie 10 dBm dla wszystkich częstotliwości
  • Wymiary: 50 x 27 x 9 mm
  • Masa: 13 g

W zestawie

  • Bezprzewodowy moduł CC1101
  • Antena zewnętrzna FZ0223



Moduł radiowy o szerokim zastosowaniu

Moduł radiowy CC1101 433 MHz to transceiver THT z anteną. Element można wykorzystać do budowy własnego nadajnika radiowego, który pozwala na komunikację przy pomocy fal radiowych o częstotliwości 433 MHz.

W połączeniu z układem logicznym wykorzystującym interfejs komunikacyjny SPI, na przykład Arduino lub Raspberry Pi, moduł radiowy sprawdzi się jako nadajnik w systemach automatyki domowej (przykładowo jako część centrali sterującej jakąś częścią instalacji smart house).

Inne projekty z wykorzystaniem modułu radiowego

Moduł radiowy z anteną 433 MHz można wykorzystać do wielu różnych projektów korzystających z komunikacji radiowej. Możesz przy jego pomocy zbudować na przykład własny nadajnik radiowy, krótkofalówkę czy pilota do zdalnie sterowanych pojazdów.

Model jest zasilany napięciem od 1,8 V do 3,6 V, dlatego może zostać bezpośrednio podłączony na przykład do Raspberry Pi. W przypadku podłączania do płytek o napięciu wyjściowym 5 V (takich jak Arduino), należy wykorzystać odpowiedni konwerter napięcia.

Częstotliwość od 433 MHz
Częstotliwość do 433 MHz
Szerokość opakowania 5 cm
Wysokość opakowania 7 cm
Głębokość opakowania 1 cm
Masa opakowania 0.096 kg
