Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: Adafruit NeoPixel Shield 5x8 - 40 LED RGB - WS2812B nakładka do Arduino

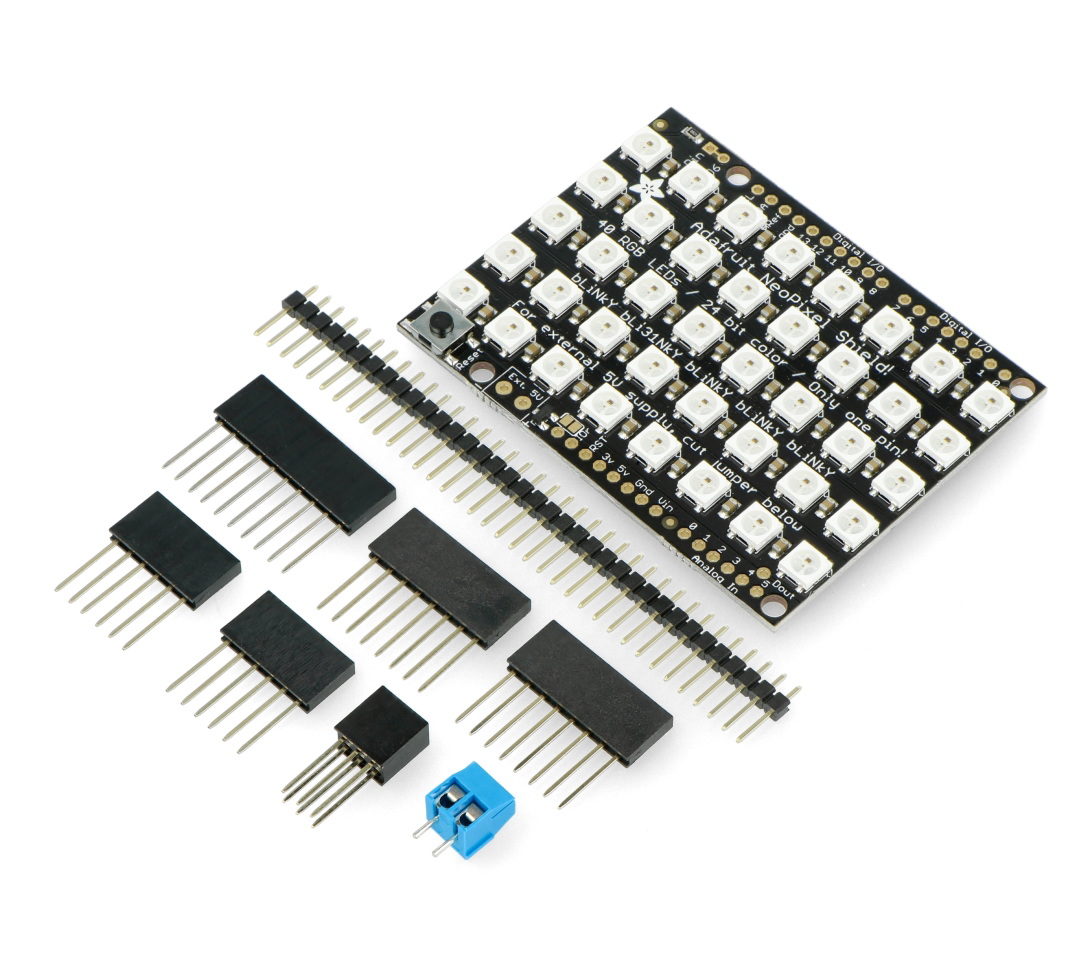

Matryca w postaci nakładki na Arduino złożona z 40 diod LED RGB, z których każdą można sterować osobno. Elementy rozłożone są równomiernie w pięciu wierszach i ośmiu kolumnach. Do obsługi modułu wystarczy tylko jeden pin Arduino, domyślnie jest to wyprowadzenie numer 6. W zestawie znajdują się złącza goldpin do samodzielnego lutowania.
Płytka może być zasilana zarówno z pinu 5V Arduino jak i z osobnego źródła o napięciu od 4 do 6 V. Dzięki zastosowaniu tranzystora FET moduł posiada ochronę przed odwrotnym podłączeniem zasilania.
Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe matryc. Kolejny NeoMatrix należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 5V, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z czterech lub więcej matryc, może nie wystarczyć pamięci RAM w układzie Arduino Uno. Należy również zwrócić uwagę, że każda kolejna matryca będzie wymagała zwiększenia wydajności źródła zasilania.
|
Produkt kompatybilny z Arduino Producent udostępnia bibliotekę Arduino w serwisie GitHub dla modułów NeoPixel wraz ze przykładami podłączenia. |
Adafruit NeoPixel Shield 5x8 - 40 LED RGB - WS2812B nakładka do Arduino
Specyfikacja Adafruit NeoPixel Shield 5x8
- Napięcie zasilania do wyboru:
- 5 V pobierane z Arduino
- od 4 V do 6 V z zewnętrznego źródła
- Zastosowane diody: LED RGB WS2812B
- Wyprowadzony przycisk RESET Arduino
- W zestawie znajdują się złącza do samodzielnego lutowania
- Wymiary: 54 x 69 x 3,3 mm
- Masa: 28 g
NeoPixel Shield
NeoPixel Shield to sprzęt idealny dla elektronika do budowy profesjonalnego urządzenia lub dla studentów. NeoPixel Shield 5x8 – 40 LED RGB – WS2812B nakładka do Arduino – Adafruit 1430 – to urządzenie doskonale dostosowane zarówno do odgrywania roli sprzętu użytkowego dla konsumentów, jak i do nauki dla początkujących elektroników oraz informatyków.
NeoPixel Shield to niewielka płytka, która posiada 40 diod (5 wierszy i 8 kolumn). Każdą z nich można sterować osobno. Urządzenie jest doskonale przystosowane do szybkiego podłączenia na przykład do płytki Arduino UNO. Uzyskasz w ten sposób możliwość zaimplementowania w mikroprocesorze oprogramowania sterującego działaniem poszczególnych diod.
NeoPixel Shield, czyli 40 diod LED RGB (WS2812B)
Płytka NeoPixel Shield to świetny sprzęt do stworzenia wyjątkowego ekranu, na którym mogą być wyświetlane napisy lub grafiki (poszczególne diody mogą pełnić rolę pikseli). W razie potrzeby rozbudowania ekranu użytkownik może łatwo łączyć ze sobą kolejne płytki z diodami. W takim wypadku podczas planowania projektu należy wziąć pod uwagę możliwe ograniczenia układu sterującego (na przykład ilość pamięci RAM).
Urządzenie wymaga dostarczania zasilania o napięciu między 4 V a 6 V (na przykład 5 V bezpośrednio z płytki Arduino). W przypadku łączenia większej ilości takich płytek należy pamiętać o zwiększonym poborze mocy i w związku z tym dopasowaniu możliwości źródła prądowego.
Matryca diod LED RGB dla Arduino
Użyteczna i bardzo efektowna nakładka dla płytek z serii Arduino, wyposażona w matrycę 40 adresowalnych diod LED RGB typu WS2812B. Diody są ułożone w formacie 5x8, co umożliwia wyświetlanie prostych obrazków, liter, cyfr i znaków specjalnych.
Matryca doskonale nadaje się do budowy intrygujących efektów świetlnych, animacji, a nawet prostych gier zręcznościowych. Do obsługi modułu wystarczy zaledwie jedna linia GPIO Arduino – w tym przypadku jest to linia D6.
Adresowalne diody LED – jak wykorzystać ich możliwości?
NeoPixel Shield 5x8 - 40 LED RGB - WS2812B nakładka do Arduino - Adafruit 1430 może być z powodzeniem obsługiwana za pomocą dedykowanej biblioteki programistycznej NeoPixel Arduino, dostępnej w serwisie Github.
W programie wystarczy wywołać funkcję pixels.begin(), odpowiadającą za inicjalizację biblioteki. Następnie można odwoływać się do poszczególnych pikseli, wykorzystując funkcje pixels.setPixelColor() i odświeżając „ekran” za pomocą funkcji pixels.show().
