Opis produktu: ESP32-P4-Function-EV-Board - zestaw rozwojowy z wyświetlaczem LCD 7'' i kamerą 2 MPx - WiFi / Bluetooth - Espressif
ESP32-P4-Function-EV-Board marki Espressif to zaawansowana platforma rozwojowa zaprojektowana z myślą o projektach IoT, multimedialnych oraz urządzeniach inteligentnych. Wyposażona w układ ESP32-P4, oferujący wysoką wydajność i energooszczędność. Moduł ESP32-C6-MINI-1 zapewnia niezawodną łączność bezprzewodową poprzez WiFi 6 i Bluetooth 5.0, umożliwiając szeroką gamę zastosowań. Płytka obsługuje USB 2.0, MIPI-CSI/DSI oraz sprzętowy enkoder H264, co czyni ją świetnym wyborem do systemów wideo i audio. Dzięki 55 pinom GPIO, możesz łatwo podłączać dodatkowe moduły i czujniki. Wbudowany mikrofon, wzmacniacz audio oraz port głośnikowy sprawiają, że płytka nadaje się również do projektów związanych z rozpoznawaniem mowy i dźwiękiem. W zestawie znajduje się 7-calowy pojemnościowy ekran dotykowy o rozdzielczości 1024 x 600 px oraz kamera 2 MPx z interfejsem MIPI-CSI, co pozwala na realizację projektów wizualnych, takich jak wideodomofony czy systemy monitoringu. Rozbudowany zestaw interfejsów sprawia, że ESP32-P4-Function-EV-Board to doskonała baza dla nowoczesnych aplikacji sieciowych i AI.
Sprawdź także przewodnik użytkownika przygotowany przez producenta!

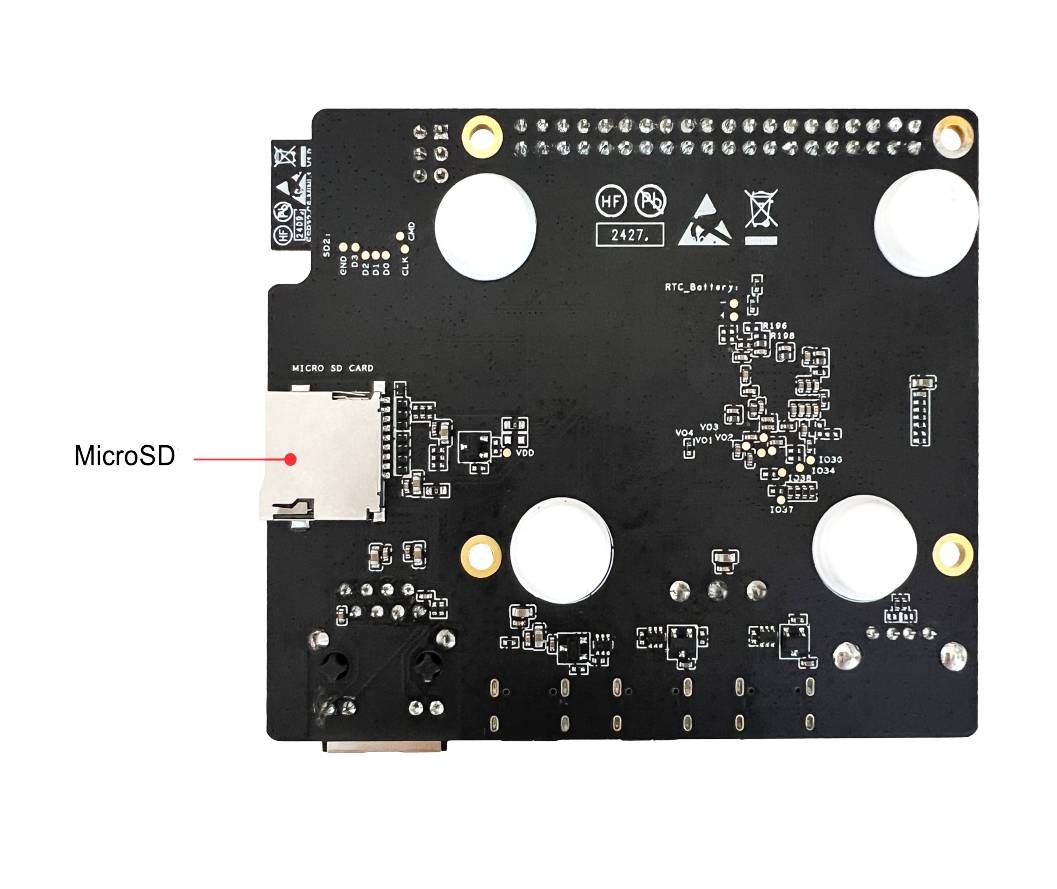

Płytka wyposażona jest również w slot na kartę microSD.
Główne cechy ESP32-P4-Function-EV-Board
- Mocny procesor: ESP32-P4 z dwurdzeniowym procesorem RISC-V 400 MHz
- Łączność bezprzewodowa: wbudowany moduł ESP32-C6-MINI-1 obsługujący WiFi 6 i Bluetooth 5.0 (LE)
- Multimedia: sprzętowy enkoder H264, kodek audio ES8311, wzmacniacz NS4150B
- Wysokiej jakości ekran: 7-calowy pojemnościowy wyświetlacz LCD o rozdzielczości 1024 x 600 px
- Kamera: kamera o rozdzielczości 2 MPx z interfejsem MIPI-CSI
- Duża ilość GPIO: aż 55 pinów, umożliwiających podłączanie czujników i urządzeń peryferyjnych

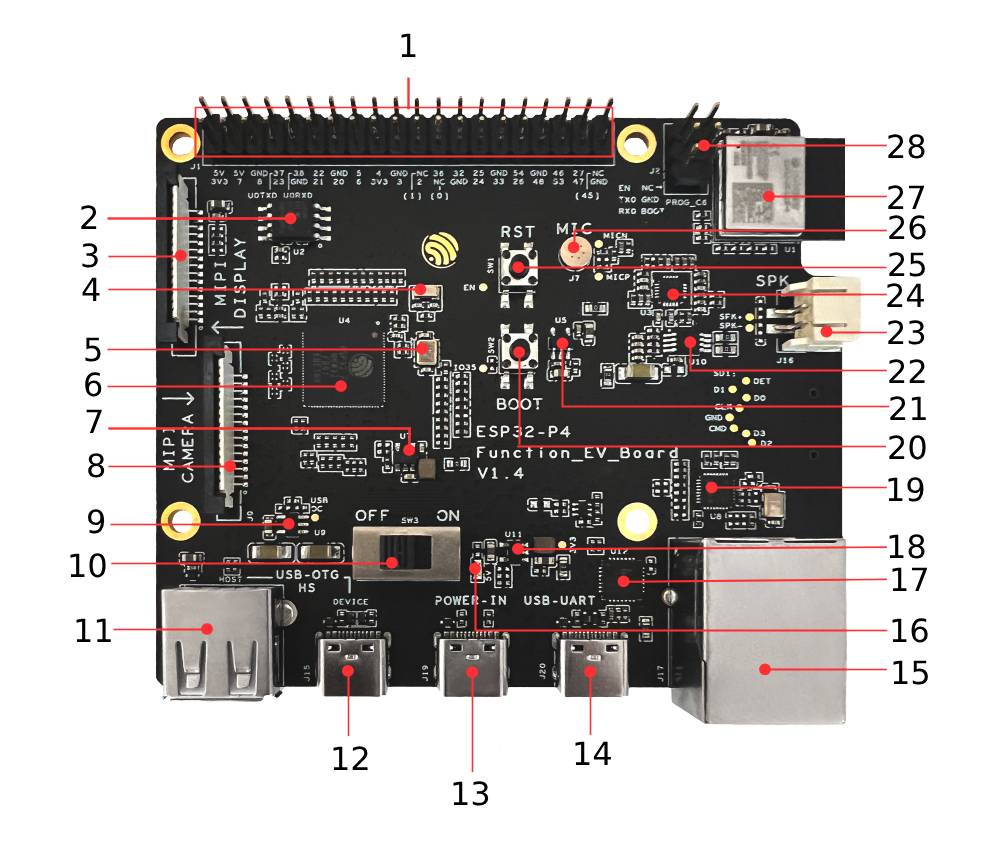

Rozmieszczenie elementów na płytce
- J1 - złącze GPIO - główne wyprowadzenia wejść / wyjść cyfrowych do podłączania czujników i modułów
- SPI Flash - pamięć zewnętrzna SPI do przechowywania kodu i danych
- Złącze MIPI-DSI - interfejs do podłączenia wyświetlacza LCD
- Oscylator 32,768 kHz XTAL - generator sygnału zegarowego, stosowany do obsługi RTC
- Oscylator 40 MHz XTAL - podstawowy oscylator zegarowy dla mikrokontrolera ESP32-P4
- ESP32-P4 - główny układ mikrokontrolera z dwurdzeniowym procesorem RISC-V 400 MHz
- Konwerter Buck - przetwornica DC / DC obniżająca napięcie dla układu
- Złącze MIPI-CSI - interfejs do podłączenia kamery
- Przełącznik - ręczny przełącznik do sterowania funkcjami płyty
- Wyłącznik zasilania - służy do włączania i wyłączania płytki
- Port USB 2.0 typu A - gniazdo USB do podłączania zewnętrznych urządzeń (np. pendrive, klawiatury)
- Port USB 2.0 typu C - uniwersalne złącze USB do zasilania i transmisji danych
- Port zasilania USB - dedykowany port do zasilania płytki
- Port USB do UART - interfejs do komunikacji szeregowej, np. do programowania i debugowania mikrokontrolera
Główne komponenty płytki ESP32-P4 Function EV Board.
Główne komponenty płytki ESP32-P4 Function EV Board.
- Port Ethernet RJ45 - gniazdo sieciowe umożliwiające przewodowe połączenie z Internetem
- Dioda LED zasilania 5 V - wskaźnik zasilania informujący o pracy układu
- Mostek USB do UART - układ konwertujący USB na interfejs UART do komunikacji z mikrokontrolerem
- Konwerter Buck - przetwornica DC / DC obniżająca napięcie dla układu
- Kontroler Ethernet PHY - układ odpowiedzialny za obsługę sieci Ethernet
- Przycisk Boot - używany do przełączania trybu pracy mikrokontrolera
- LDO 5 V do 3,3 V - stabilizator obniżający napięcie z 5 V do 3,3 V dla układu ESP32
- Układ wzmacniacza audio - wzmacniacz sygnału audio dla głośnika
- Wyjście głośnikowe - port do podłączenia zewnętrznego głośnika
- Układ kodeka audio - odpowiada za konwersję sygnałów audio
- Przycisk Reset - służy do restartowania mikrokontrolera
- Mikrofon - wbudowany mikrofon do nagrywania dźwięku
- Moduł ESP32-C6 MINI-1 - dodatkowy układ komunikacji bezprzewodowej obsługujący WiFi 6 i Bluetooth 5.0
- Złącze programowania modułu ESP32-C6 - port do programowania i debugowania ESP32-C6
Zastosowania w praktyce
Dzięki swoim zaawansowanym możliwościom, ESP32-P4-Function-EV-Board sprawdzi się w wielu projektach, takich jak:
- Inteligentne domy - sterowanie urządzeniami, interaktywne ekrany dotykowe, monitoring
- Multimedia i IoT - wideodomofony, kamery IP, inteligentne etykiety LCD
- Automatyka i przemysł - interfejsy HMI, zdalne sterowanie maszynami, panele kontrolne
- Projekty audio - nagrywanie dźwięku, rozpoznawanie mowy, systemy dźwiękowe
- Edukacja i prototypowanie - idealne narzędzie do nauki programowania i elektroniki

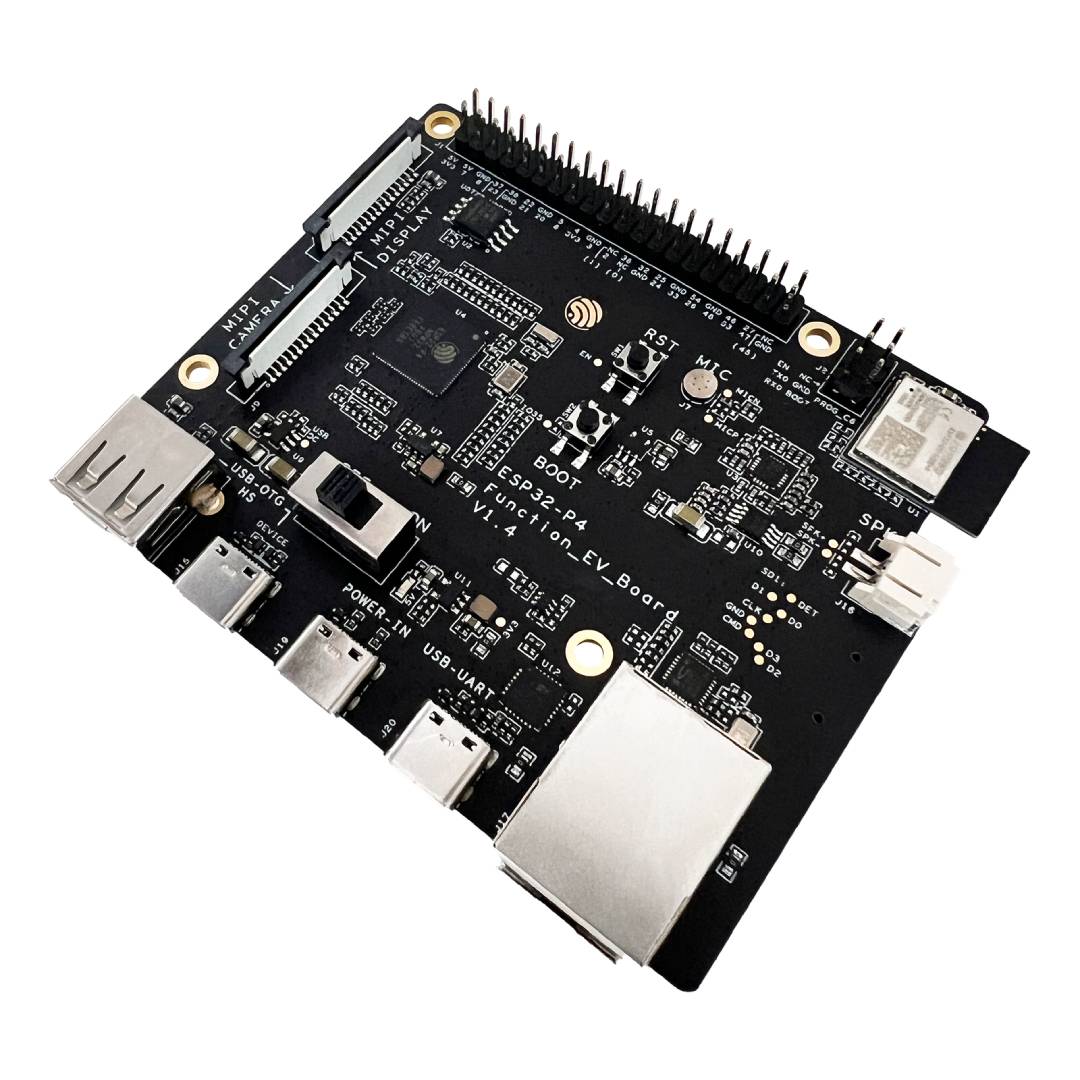

Płytka rozwojowa z układem ESP32-P4, modułem ESP32-C6, wyświetlaczem oraz kamerą.

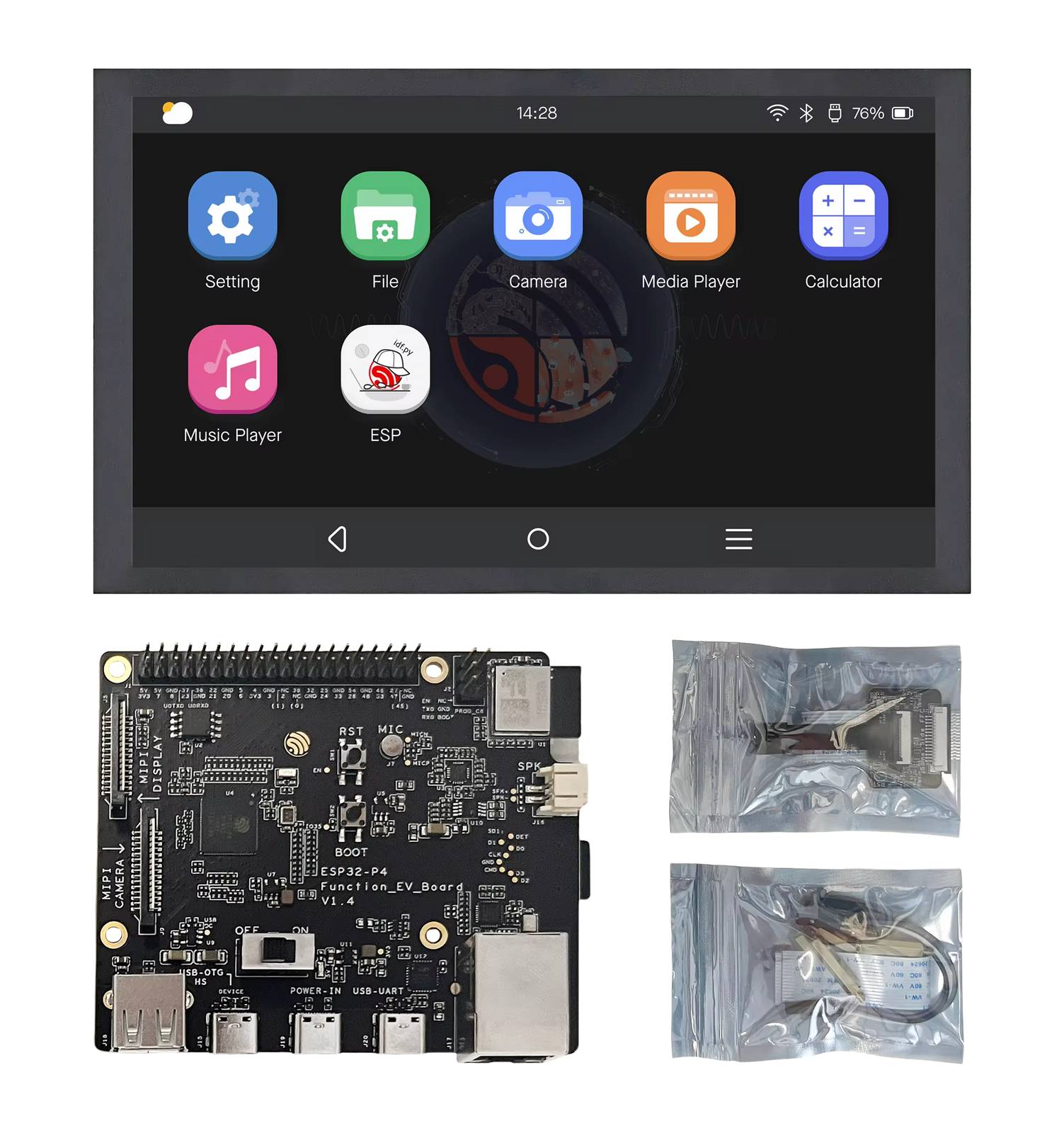

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna zestawu
- Mikrokontroler: ESP32-P4
- Procesor: RISC-V, dwurdzeniowy, 400 MHz
- Pamięć PSRAM: 32 MB
- Pamięć Flash: 16 MB (na płytce), 4 MB (w module ESP32-C6)
- Moduł WiFi / Bluetooth: ESP32-C6-MINI-1
- Obsługa WiFi: WiFi 6 (2,4 GHz)
- Obsługa Bluetooth: Bluetooth 5.0 (LE)
- Porty USB: USB 2.0 typu C, USB 2.0 typu A (OTG)
- Liczba GPIO: 55
- Obsługa kart microSD: Tak
- Interfejsy wideo: MIPI-CSI (kamera 2 MPx), MIPI-DSI (wyświetlacz 7'' 1024 x 600 px)
- Układy audio: kodek audio ES8311, wzmacniacz NS4150B (4 Ω, 3 W)
- Port Ethernet: 10/100 Mbps, RJ45
- Napięcie robocze: 3,3 V
- Zakres temperatur pracy: -40°C do 85°C
- Wymiary płytki: 74 x 88 mm
Zawartość zestawu
- ESP32-P4-Function-EV-Board: płytka bazowa
- 7-calowy wyświetlacz LCD (1024 x 600 px) z ekranem dotykowym
- Kamera 2 MPx (MIPI-CSI)
- Adapter LCD
- Adapter kamery
- Dodatkowe akcesoria (przewody DuPont, płaskie przewody elastyczne i mosiężne dystanse)
