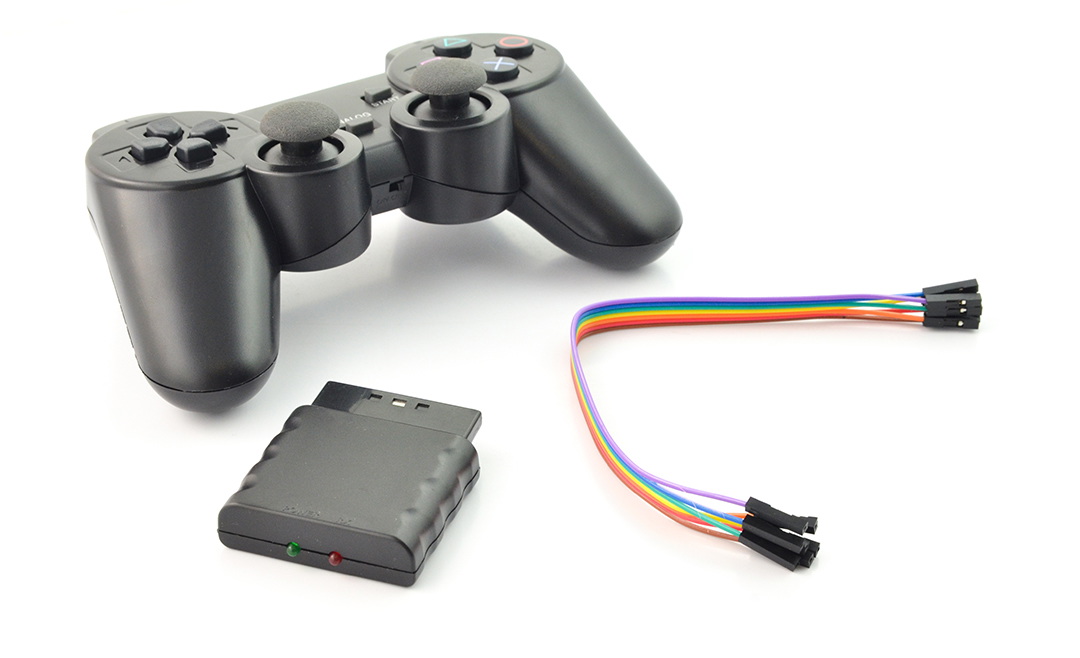

Opis produktu: GamePad - bezprzewodowy kontroler z odbiornikiem
Bezprzewodowy kontroler z odbiornikiem, który można podłączyć do dowolnego mikrokontrolera w tym Arduino i wykorzystać np. do sterowania robotem. Rozkład przycisków jest zgodny z PS2. Urządzenie zasilane jest z dwóch baterii AAA (małych paluszków), może pracować w trybie analogowym i cyfrowym. Jednocześnie w pobliżu może pracować do 20 kontrolerów z odbiornikami bez wzajemnego zakłócania się. Maksymalny zasięg wynosi 8 m.
Patrząc od lewej: piny 3, 8 i 9 należy pozostawić niepodłączone.
Podłączenie
Opis wyprowadzeń znajduje się na zdjęciu poniżej. Złącza są kompatybilne z popularnymi przewodami połączeniowymi z końcówką żeńską.
|
Produkt kompatybilny z Arduino W sieci można znaleźć przykładowy program dla Arduino, który realizuje komunikację poprzez interfejs SPI. Po jego wgraniu i odpowiednim podłączeniu na ekranie monitora szeregowego można zaobserwować ciąg liczb, które odpowiadają poszczególnym przyciskom. |
| Nr | Przewód | SPI |
Przykład |
|---|---|---|---|
| 1 | Data | MISO | PIN 12 |
| 2 | Command | MOSI | PIN 11 |
| 4 | Ground | GND | GND |
| 5 | Power | VCC 3,3 V | 3,3 V |
| 6 | Attention | SS | PIN 10 |
| 7 | Clock | SCK | DPIN 13 |
