Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |

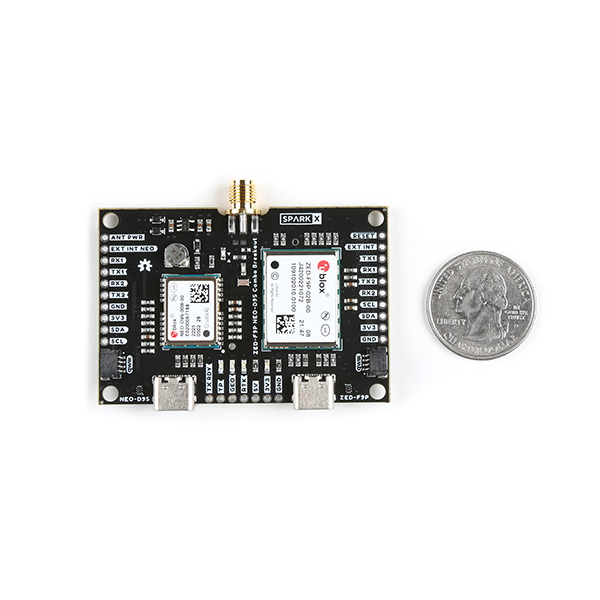

Opis produktu: u-blox ZED-F9P NEO-D9S Combo Breakout - odbiornik danych korekcji GNSS - SparkFun SPX-20167
Wielozakresowy moduł GNSS i odbiornik danych korekcji GNSS w paśmie L - fragmentu widma fal elektromagnetycznych w zakresie promieniowania mikrofalowego o częstotliwościach od 1 GHz do 2 GHz. Płytka składa się z dwóch układów - ZED-F9P i NEO-D9S, które cechuje wysoka precyzja pomiarów oraz szybkość pozyskiwania informacji. Zastosowanie tych dwóch układów niweluje konieczność stosowania osobnych korekt RTK lub NTRIP. Moduł umożliwia określenie pozycji z dokładnością do kilku centymetrów w ciągu maksymalnie 30 sekund. u-blox ZED-F9P NEO-D9S Combo Breakout została wyposażona także w dwa złącza USB typu C, jedno dla ZED-F9P i jedno dla NEO-D9S, co pozwala na podłączenie płytki do komputera i skonfigurowanie obu układów za pomocą u-blox u-center. Wymiary płytki są równe 43,2 x 63,5 mm.
u-blox ZED-F9P NEO-D9S Combo Breakout - odbiornik danych korekcji GNSS - SparkFun SPX-20167.
u-blox ZED-F9P NEO-D9S Combo Breakout jest produktem eksperymentalnym z serii SparX. To zaawansowane rozwiązania, które nie trafiają do regularnej produkcji i są produkowane w bardzo małych ilościach. Są one testowane przez SparkFun, jednak nie posiadają jego wsparcia technicznego i nie są objęte żadną gwarancją. Odwiedź forum, aby uzyskać pomoc lub zadać pytanie na temat tego modułu.

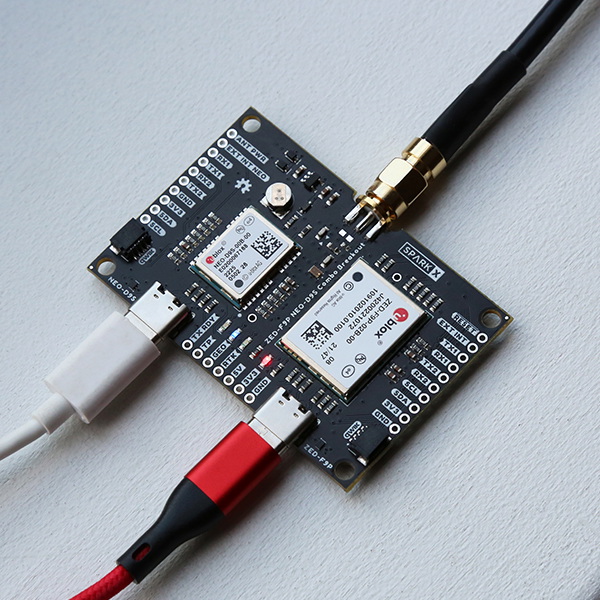

Płytka została wyposażona w dwa złącza USB typu C.
Technologia pomiarów satelitarnych - co to jest RTK?
Skrót pochodzi od angielskiego określenia Real Time Kinematic (RTK GPS) i opisuje technologię wykonywania pomiarów przy wykorzystaniu nawigacji satelitarnej. Pomiar RTK jest bardzo precyzyjny - posiada wręcz centymetrową dokładność, a do tego jest uzyskiwany w czasie rzeczywistym (bez wykonywania obliczeń po pomiarze w tzw. post-processingu). RTK to technologie pomiarowe znajdujące zastosowanie w wielu dziedzinach, przede wszystkim w geodezji i kartografii ze względu na szybkość wyznaczenia położenia centrum fazowego anteny satelitarnej odbiornika.

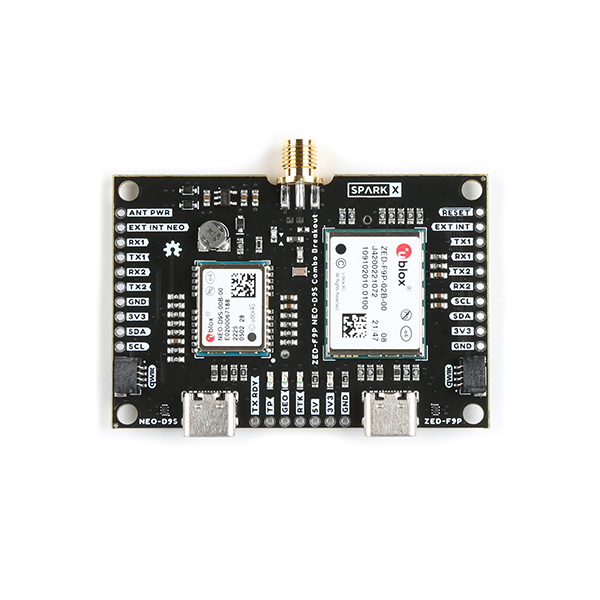

Złącza płytki u-blox ZED-F9P NEO-D9S Combo Breakout
- 2x złącze USB typu C - oddzielne złącza dla ZED-F9P i NEO-D9S
- 2x złącza Qwiic
- Zintegrowane złącze SMA do użytku z wybraną anteną pasma L1/L2/L

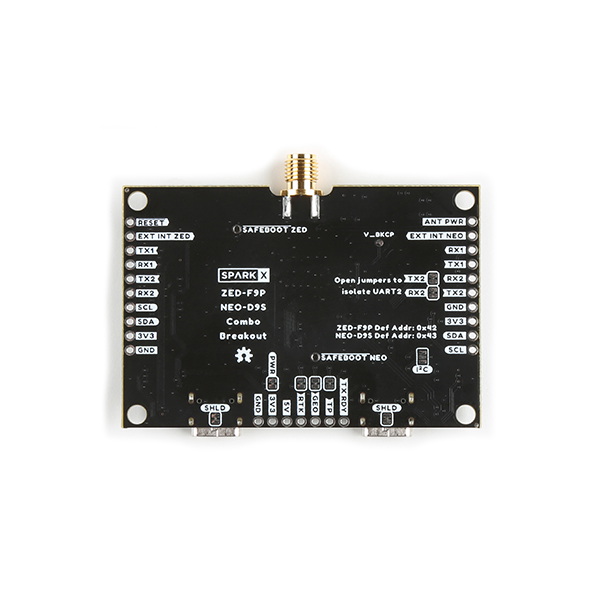

- Zworki - diody LED 4x, UART2: TX2-RX2 RX2-TX2, rezystory podciągające I2C, osłona USB
Specyfikacja techniczna modułu odbiornika
- Model odbiornika: ZED-F9P
- Jednoczesny odbiór satelit: GPS, GLONASS, Galileo i BeiDou
- Odbiera pasma: L1C/A i L2C
- Pobór prądu: od 68 mA do 130 mA (zmienia się w zależności od konstelacji i stanu śledzenia)
- Czas startu: 25 s (zimny start), 2 s (szybki start)
- Maksymalna szybkość nawigacji:
- PVT (podstawowa lokalizacja przez protokół binarny UBX) - 25 Hz
- RTK - 20 Hz
- Surowy - 25 Hz
- Dokładność pozycji poziomej:
- 2,5 m bez RTK
- 0,010 m z RTK
- Ograniczenia operacyjne:
- Maksymalne G: ≤ 4 G
- Maksymalna wysokość: 50 km
- Maksymalna prędkość: 500 m/s
- Podtrzymanie bateryjne: 1,5 mAh dla RTC
- Interfejs komunikacyjny: magistrala I2C
- Adres I2C: 0x42
W górnej części moduł znajduje się złącze SMA do podłączenia anteny.
Transmisja PointPerfect zapewnia jednolity zasięg w skali kontynentalnej w Europie, sąsiednich regionach USA, Kanady, Korei Południowej i Australii, w tym do 12 mil morskich (około 22 kilometrów) od linii brzegowych. Ponadto u-blox zastrzega sobie prawo do niezatwierdzenia wszystkich kandydatów do tego systemu.
Specyfikacja techniczna układu NEO-D9S
- Jednoczesny odbiór z satelity w paśmie L
- Odbiera pasmo L w zakresie: od 1525 MHz do 1559 MHz
- Czas do pierwszej klatki: < 10 s przy 2400 b/s
- Dynamika: przyspieszenie +/- 2 g dla wszystkich prędkości transmisji danych (600 bit/s, 1200 bit/s, 2400 bit/s, 4800 bit/s)
- Prędkość: do 300 km/h
- Bieżący pobór prądu (pozyskiwanie danych i śledzenie):
- Szczytowo: 130 mA
- Typowo: 35 mA
- Interfejs komunikacyjny: magistrala I2C
- Adres I2C: 0x43
Zawartość zestawu
- u-blox ZED-F9P NEO-D9S Combo Breakout - odbiornik danych korekcji GNSS - SparkFun SPX-20167 - 1 sztuka
