Opis produktu: Płytka stykowa uniwersalna 830 pól - SparkFun
Płytka uniwersalna o rozkładzie połączeń zgodnym z popularną płytką stykową 830 pól. Jest lutowalna - moduł umożliwia przeniesienie i zlutowanie układu prototypowego z płytki stykowej z zachowaniem rozkładu elementów. Zastosowanie lutowalnej płytki z dopasowanym wzorem śladów pozwala na stworzenie bardziej solidnego prototypu bez konieczności używania PCB. Posiada dodatkowe wyprowadzenia na zasilanie i miejsce na złącza śrubowe . Tak przygotowana płytka ma na celu rozwiązanie problemów z poluzowywaniem się elementów prototypu w pracy z klasycznymi płytkami stykowymi. Wykonana z wytrzymałego włókna szklanego FR4 z soldermaską, platerowanymi otworami przelotowymi i układem powielającym uprzednio przygotowane połączenia.

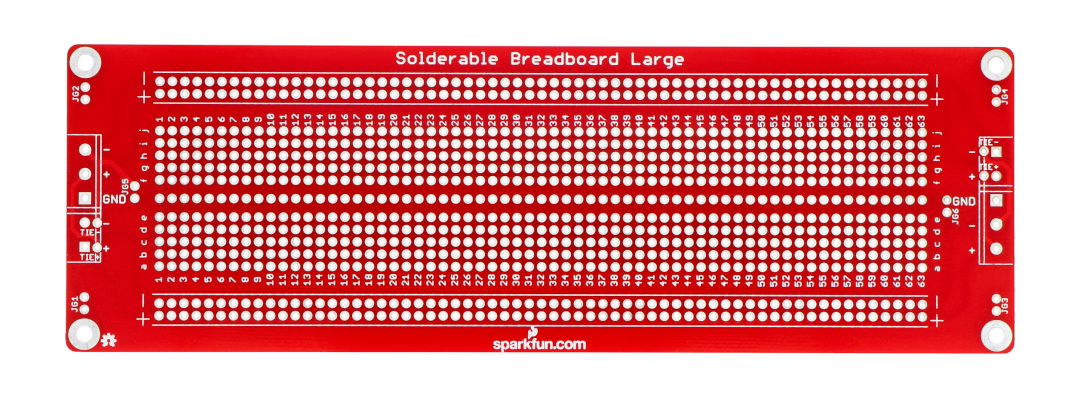

Rozkład płytki uniwersalnej SparkFun
Środkowy obszar breadboardu naśladuje wzór znany z płytki bezlutowej - są to podwójne rzędy po 5 otworów, rozmieszczone w odległości 0,3 cala (0,7 cm) od siebie, aby pomieścić układy scalone DIP. Płytka do lutowania ma 63 kolumny podobnie jak bezlutowa płytka stykowa. Współrzędne rzędów i kolumn są oznaczone tak, aby pasowały do płytek bezlutowych. Oferuje również większą elastyczność w sposobie okablowania.
Płytka drukowana uniwersalna duża 830 pól - SparkFun PRT-12699.
Specyfikacja płytki uniwersalnej
- Wymiary: 195 x 63 mm
- Kolor soldermaski: czerwony
- Materiał wykonania: włókno szklane
- Montaż: przewlekany THT
- Raster otworów: 2,54 mm
- Dodatkowe wyprowadzenia na zasilanie
- Cztery otwory montażowe o średnicy 3 mm
