- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii. |
Specyfikacja
- Napięcie zasilania: 2,4 - 3,4 V
- Pobór prądu: ok. 5 mA
- Pobór prądu w trybie uśpienia: ok. 8 µA
- Żyroskop:
- 3 osie: X, Y, Z
- Regulowany zakres: ± 250, ± 500, ± 1000 oraz ± 2000 °/s
- Rozdzielczość: 16 bitów
- Programowalny filtr dolnoprzepustowy
- Akcelerometr:
- 3 osie: X, Y, Z
- Regulowany zakres: ± 2 g, ± 4 g, ± 8 g oraz ± 16 g
- Rozdzielczość: 16 bitów
- Magnetometr (kompas)
- 3 osie: X, Y, Z
- Zakres: ±1200 µT
- Rozdzielczość: 13 bitów
- Interfejs komunikacyjny:
- I2C (TWI)
- Prędkość: tryb fast do 400 kHz
- Rezystory podciągające zamontowane na płytce
- Możliwość zmiany adresu magistrali - LSB
- Wyprowadzenia: otwory dla złącz goldpin - raster 2,54 mm
- Wymiary płytki: 16 x 28 mm
- Dwa otwory montażowe o średnicy: 3 mm
Szczegóły dotyczące parametrów technicznych czujników można znaleźć w dokumentacji.
Opis
Moduł MEMS pozwala na pomiar przyspieszenia, pola magnetycznego oraz prędkości kątowej w przestrzeni trójwymiarowej. Dzięki tym danym, użytkownik może identyfikować urządzenie w przestrzeni trójwymiarowej. Na płytce znajdują się dwa układy scalone: 3 osiowy żyroskop oraz z 3-osiowym akcelerometr. Czujniki tego typu są stosowane w smartfonach, tabletach oraz różnego rodzaju kontrolerach gier wideo.
Do komunikacji z jednostką centralną służy popularna magistrala I2C (TWI). Moduł posiada niezbędne do poprawnego działania układu elementy pasywne. Wyprowadzeniami są otwory do przylutowania złącz goldpin (brak w zestawie), które umożliwiają podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową.
Ponieważ maksymalne napięcie z jakim pracuje układ to 3,4 V, do pracy z Arduino niezbędny jest konwerter napięć. Wyjątkiem są moduły pracujące z napięciami 3,3 V np. Arduino Pro Mini 328 - 3.3V/8MHz.
|
Produkt kompatybilny z Arduino W celu ułatwienia pracy z modułem, producent przygotował bibliotekę oraz przykładowy program dla Arduino. Pliki dostępne są w serwisie GitHub. |
Wyprowadzenia

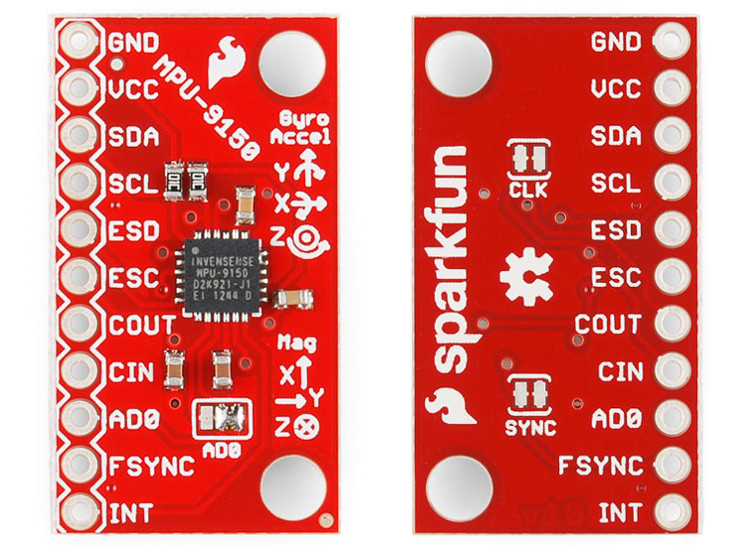

Czujnik posiada 11 wyprowadzeń do montażu złącz typu goldpin - raster 2,54 mm (brak w zestawie).
| Nazwa |
Opis |
| VCC | Napięcie zasilania od 2,4 V do 3,4 V. |
| GND | Masa układu. |
| SDA | Linia danych magistrali I2C (TWI). |
| SCL | Linia zegarowa magistrali I2C (TWI). |
| ESD | Pomocnicza linia magistrali I2C. Szczegóły w dokumentacji. |
| ESC | Pomocnicza linia magistrali I2C. Szczegóły w dokumentacji. |
| COUT | Wyjście sygnału zegarowego. |
| CIN | Wejście zewnętrznego sygnału zegarowego (opcjonalne). |
| AD0 | Wybór adresu magistrali I2C - najmłodszy bit LSB. Domyślne podłączone do masy za pomocą zworki - LSB ustawione na 0. |
| FCYNC | Wyjście synchronizacyjne. Należy podłączyć do GND jeśli jest nieużywane. Można to zrobić za pomocą zworki umieszczonej na odwrocie płytki. |
| INT | Wyjście przerwania zewnętrznego - open drain (szczegóły w dokumentacji) |
