Opis produktu: SparkFun Alphanumeric Display - wyświetlacz alfanumeryczny - różowy - Qwiic - SparkFun COM-16919
Oparty na sterowniku VK16K33 wyświetlacz alfanumeryczny. Wykorzystuje do komunikacji magistralę I2C. Wbudowane złącza umożliwiają podłączanie produktu do ekosystemu Qwiic bez konieczności lutowania. Moduł składa się z poczwórnych 14 segmentów, podświetlanych na różowo. Na ekranie umieszczono dodatkowo znaki: dwukropek oraz kropkę dziesiętną.
Produkt jest kompatybilny z Arduino. Producent przygotował podręcznik użytkownika oraz bibliotekę dla wyświetlacza.
SparkFun Alphanumeric Display - wyświetlacz alfanumeryczny - różowy.
SparkFun Alphanumeric Display jako element ekosystemu Qwiic.
System Qwiic
Qwiic SparkFun to ekosystem obejmujący szeroki wybór czujników i podzespołów elektronicznych opartych na magistrali komunikacyjnej I2C i podłączanych za pomocą dedykowanych przewodów. Głównym założeniem tego rozwiązania jest ułatwienie procesu prototypowania. Wszystkie elementy obsługujące standard Qwiic wykorzystują wspólne, 4-pinowe złącze JST o rastrze 1 mm. Zmniejsza to ilość wymaganego miejsca na płytce drukowanej, nie wymaga również lutowania. Zabezpiecza także przed podłączeniem niezgodnie z polaryzacją.
Wyprowadzenie modułu
Moduł oprócz dwóch złącz Qwiic posiada wyprowadzenia magistrali I2C w postaci pól lutowniczych:
- C (SCL) - linia zegarowa magistrali I2C
- D (SDA) - linia danych magistrali I2C
- 3 (3,3 V) - zasilane modułu
- G (GND) - masa układu
Na płytce drukowanej znajdują się również dwie zworki, oznaczone symbolami A0 i A1. Umożliwiają one wybór adresu I2C (domyślny 0x70, konfigurowalne: 0x71, 0x72, 0x73). Szczegółowe informacje na temat konfiguracji można znaleźć w podręczniku użytkownika.

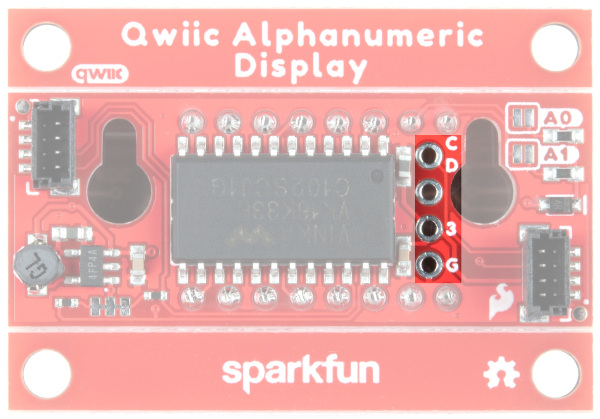

Lokalizacja wyprowadzeń magistrali I2C.

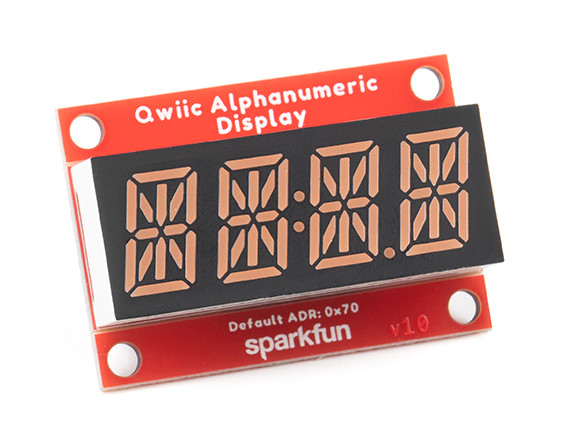

SparkFun Alphanumeric Display - SparkFun COM-16919.
Specyfikacja SparkFun Alphanumeric Display
- Typ wyświetlacza: alfanumeryczny
- Układ sterownika LED: VK16K33
- Napięcie robocze: 3,3 V
- Oscylator RC: zintegrowany
- Maksymalna liczba segmentów wyświetlacza: 128 wzorów
- 16-stopniowy obwód ściemniania
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu:
- domyślny: 0x70
- konfigurowany: 0x71, 0x72, 0x73
- Złącza połączeniowe: standard Qwiic
- Cztery otwory montażowe o rozstawie: 35,6 x 22,7 mm
- Dwa dodatkowe otwory montażowe do zawieszenia na ścianie: rozstaw 25,4 mm
- Kolor podświetlenia segmentów: różowy
- Wymiary modułu: 40,6 x 27,9 mm
