Opis produktu: SparkFun RedBoard Plus - płytka rozwojowa zgodna z Arduino - SparkFun DEV-18158

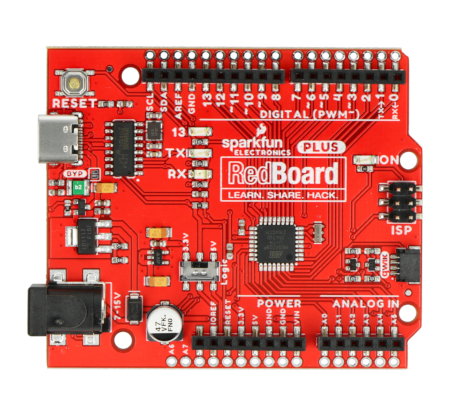

SparkFun RedBoard Plus to kolejna płytka rozwojowa zgodna z Arduino, która została wyprodukowana przez firmę SparkFun. Moduł jest w pełni zgodny z Arduino Uno (może być programowany za pomocą środowiska Arduino IDE) i wyposażony w mikrokontroler ATmega328P. Posiada 22 wejścia/wyjścia (w tym 6 kanałów PWM), 8 wejść analogowych oraz złącze Qwiic.
Produkt zgodny z Arduino
Na stronie producenta znajduje się szczegółowy przewodnik użytkownika - sprawdź!
SparkFun RedBoard Plus ze złączem Qwiic
Płytka łączy w sobie prostotę Arduino Uno wraz ze stabilnością komunikacji układów z serii FTDI. Na pokładzie znajduje się mikrokontroler ATmega328P z bootloaderem Optiboot (UNO) i z rozkładem wyprowadzeń zgodnym z Arduino Uno. Zmianami, które można zauważyć podczas korzystania z modułu są:
- Złącze USB C - duże złącze USB B zostało zastąpione małym, wygodnym gniazdem USB C
- Złącze Qwiic - na płytce umieszczono wygodne złącze Qwiic, dzięki któremu nie zachodzi konieczność lutowania
- Zworka obejściowa — płyta zawiera zworkę do ominięcia resetowalnego bezpiecznika
- Przełącznik logiki we/wy — zamiast wycinania zworki i lutowania płytki, można teraz przestawić przełącznik, aby dostosować poziom logiczny do napięcia systemu.
- Dwa dodatkowe piny analogowe - dołączone do A6 i A7
- Kolor płytki został zamieniony z niebieskiego na czerwony
Zasilanie SparkFun RedBoard Plus
Moduł można zasilać poprzez przewód USB C oraz urządzenie zewnętrzne np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.
Specyfikacja techniczna modułu SparkFun RedBoard Plus
Parametr | Zakres |
---|---|
Napięcie zasilania | 5 V do 15 V |
Regulator napięcia | AP2122 |
Konwerter Serial-USB | CH340G |
Programowanie | Poprzez USB |
Kompatybilność | W pełni kompatybilny z Arduino Uno Rev3 |
Wykonanie | W technologii SMD |
Mikrokontroler | ATmega328P z Optiboot (UNO) Bootloader |
Maks. częstotliwość | 16 MHz |
Pamięć Flash | 32 kB |
Porty I/O |
22 Pracujące z napięciem 5 V Wejścia tolerują napięcie 3,3 V |
Wyjścia PWM |
6 |
Ilość wejść analogowych |
8 |
Konektor |
Złącze USB C Qwiic |
Przylutowane złącze ISP |
Tak |
Konwerter (ADC i DAC) |
Tak |
Arduino Uno vs. RedBoard Plus
Podobieństwa | Różnice |
---|---|
Wybór płytki w środowisku Arduino IDE - dla obu układów w opcjach należy wybrać moduł Uno. |
USB - UART konwerter - Uno posiada układ Atmega16u4 z odpowiednim oprogramowaniem, na płytce RedBoard Plus znajduje się dedykowany układ FTDI FT232. |
Piny cyfrowe i analogowe -piny rozmieszczone w identyczny sposób. |
Płytka Arduino jest wytworzona w technologii przewlekanej THT, RedBoard wykonany został w SMD - lutowany powierzchniowo. |
Napięcie pracy - oba moduły pracują z napięciami 5 V oraz posiadają wbudowany regulator napięcia 3,3 V. |
Piny cyfrowe i analogowe - RedBoard Plus posiada większą ilość wyprowadzeń (A6 i A7) |
