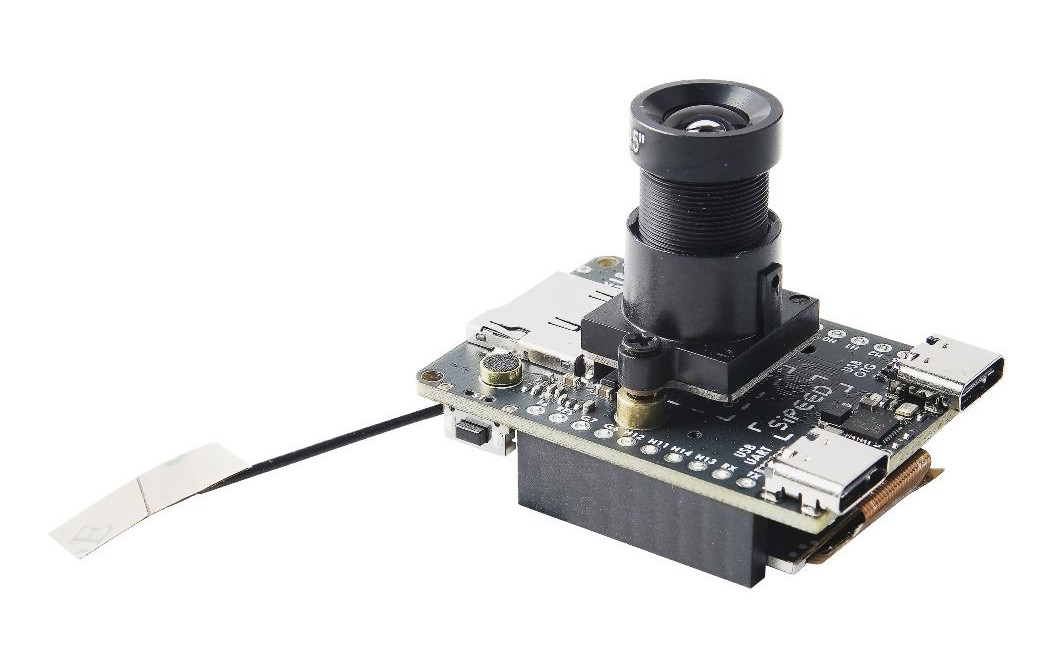

Opis produktu: Sipeed MAIX-II Dock - Deep Learning AI+IoT Linux 1080p - zestaw płytek rozwojowych Vision - Seeedstudio 114992604
Zestaw płytek rozwojowych MAIX-II Dock od Seeedstudio. Składa się z modułu podstawowego MAIX-II oraz płytki rozwojowej MAIX-II Dock. Został wyposażony w procesor Allwinner V831 SoC z wbudowanym NPU (Neural Processing Unit). Posiada możliwość uruchomienia pełnego środowiska Linux. Może być wykorzystany z wieloma urządzeniami peryferyjnymi, które pozwalają na rozszerzenie funkcjonalności projektu.
Wyposażony w kamerę opartą na czujniku Omnivision SP2305.
Moduł posiada wbudowany procesor Allwinner V831.Funkcje
- Wyposażony w procesor Allwinner V831 SoC z wbudowanym NPU (Neural Processing Unit)
- Możliwość uruchomienia pełnego środowiska Linux
- Bogate urządzenia peryferyjne służące do rozbudowy projektu
- Zdolność głębokiego uczenia Deep Learnig
Sugerowane zastosowanie
- Inteligentne aplikacje domowe - odkurzacze, inteligentne głośniki, elektroniczne zamki do drzwi
- Branża medyczna - diagnostyka pomocnicza, rozpoznawanie obrazów medycznych
- Przemysłowe - inteligentne sortowanie, monitorowanie sprzętu elektrycznego
- Aplikacje edukacyjne - platformy interaktywne, testy efektywności nauczania
- Rolnicze - monitorowanie szkodników i postępów wzrostu

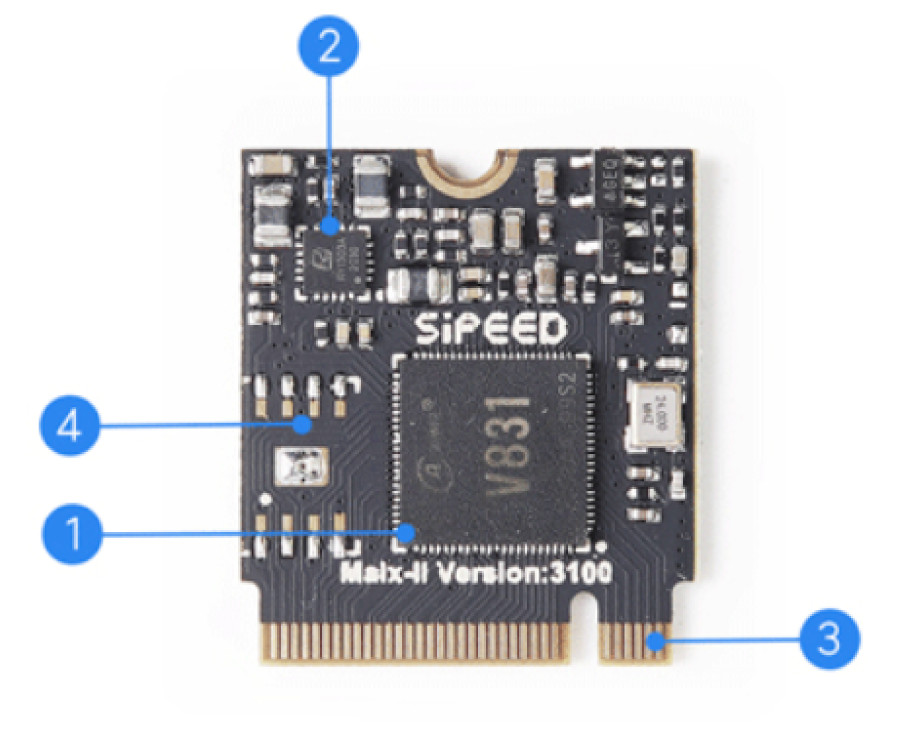

Rozmieszczenie elementów na module MAIX-II
- Procesor V831 CPU
- Układ zasilania
- Interfejs M.2
- SPI Flash Pad
Rozmieszczenie elementów na module podstawowym MAIX-II.

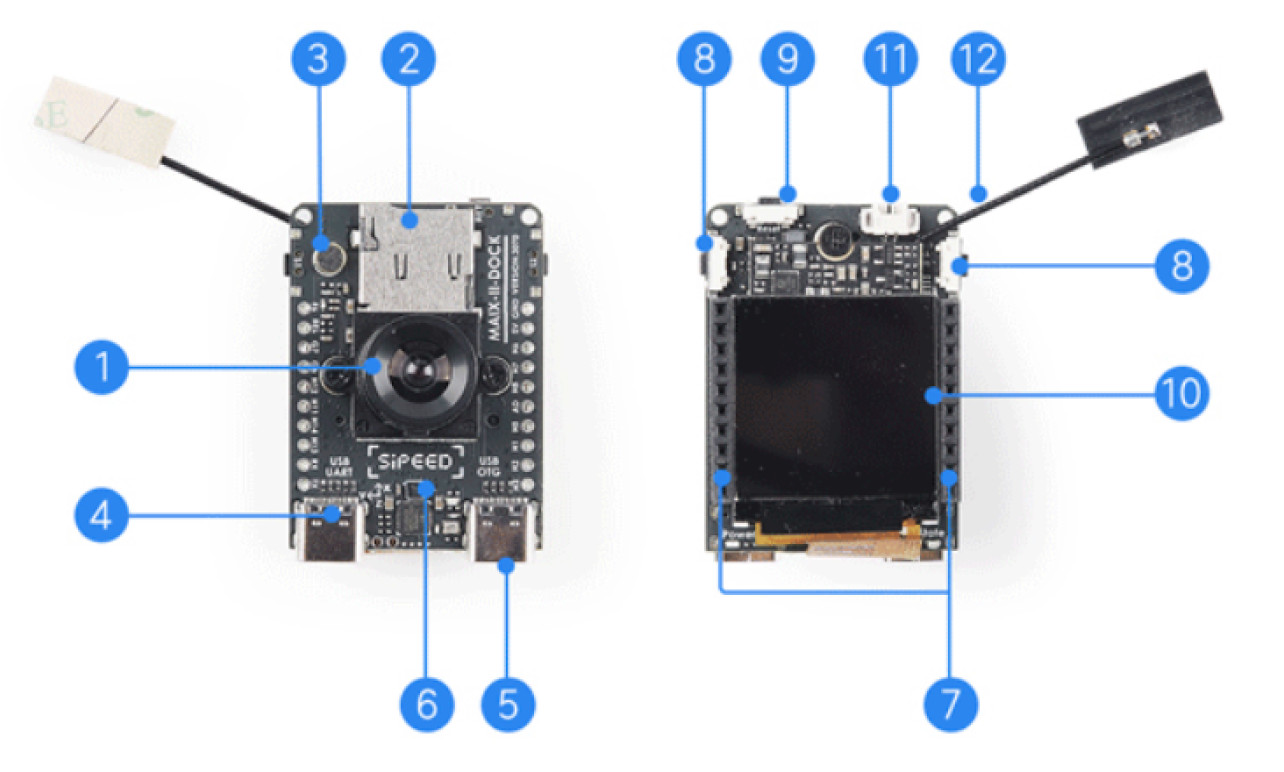

Rozmieszczenie elementów na płytce rozwojowej MAIX-II Dock.
Rozmieszczenie elementów na płytce rozwojowej MAIX-II Dock
- Kamera
- Slot karty TF
- Mikrofon
- Port USB UART
- Port USB OTG
- Akcelerometr 3-osiowy
- Złącza żeńskie IO - raster 2,54 mm
- Przycisk użytkowy
- Przycisk RESET
- Wyświetlacz LCD o przekątnej 1,3''
- Złącze o rastrze 1,25 mm do podłączenie głośnika
- Antena WiFi
Specyfikacja techniczna
- Moduł podstawowy MAIX-II
- SoC - Allwinner V831
- procesor: jednordzeniowy Cortex-A7
- taktowanie: od 800 MHz do 1000 MHz
- pamięć systemowa: 64 MB DDR2 w pakiecie (SiP)
- pamięć opcjonalna: pamięć Flash 16 MB
- złącze krawędziowe M.2 B-Key:
- pamięć masowa: 2 x interfejsy kontrolera hosta SD / MMC (SMHC)
- wyświetlacz: obsługa 8-bitowego MCU LCD oraz 10-calowego wyświetlacza LCD RGB za pośrednictwem karty adaptera
- sieć: Ethernet 10 / 100 M
- audio: wyjście liniowe, wejście na mikrofon
- Low-speed I/O: 2 x SPI, 4 x I2C, 1 x I2S, 1-kanałowy 6-bitowy LRADC
- pobór mocy: 50 mA (w trybie bezczynności)
- wymiary: 22,1 x 24,9 x 3,0 mm
- Płytka rozwojowa MAIX-II Dock
- gniazdo klucza M.2 do modułu podstawowego MAIX-II
- pamięć: 1 x slot na kartę microSD
- wyświetlacz: ekran IPS 1,3'' o rozdzielczości 240 × 240 px
- kamera: 1080P 30 fps oparta na czujniku Omnivision SP2305 2MP i obiektywie M12 o ogniskowej 6 mm (domyślnie)
- dźwięk: wbudowany głośnik 8 Ω 1 W podłączony do 2-pinowego złącza, wbudowany mikrofon
- łączność: moduł Realtek RTL8189FTV WiFi 4 podłączony przez SDIO oraz złącze antenowe IPEX
- porty USB: 2 x porty USB typu C, 1 x OTG, 1 x port debugowania przez układ GD32F150G8
- czujniki: 3-osiowy akcelerometr
- rozszerzenie: 2 x 10-pinowe żeńskie listwy goldpin (raster 2,54 mm)
- dodatkowe elementy: diody LED zasilania i użytkownika, przycisk RESET, 2 przyciski użytkownika
- zasilanie: 5 V przez dowolny port USB typu C
- pobór mocy: 490 mA pod obciążeniem (NPU + wyświetlacz + kamera + WiFi)
- Wymiary pełnego zestawu: 48,9 x 33,9 x 36,1 mm
Zawiera dwa porty USB typu C.
