Opis produktu: Reduktor napięcia zasilania REDWU 16 V - 25 V do 12 V
Reduktor napięcia wykorzystywany w instalacjach RFID. Umożliwia obniżenie napięcia prądu stałego z wartości mieszczących się w zakresie od 14 V do 25 V, do napięcia 12 V.
Specyfikacja reduktora napięcia
- Dopuszczalny zakres obniżanego napięcia: od 14 V do 25 V
- Wartość napięcia docelowego: 12 V
- Przewody ze zdjętą izolacją na końcach
- Długość pojedynczego przewodu: ok 100 mm
- Wymiary reduktora: 55 x 16 mm

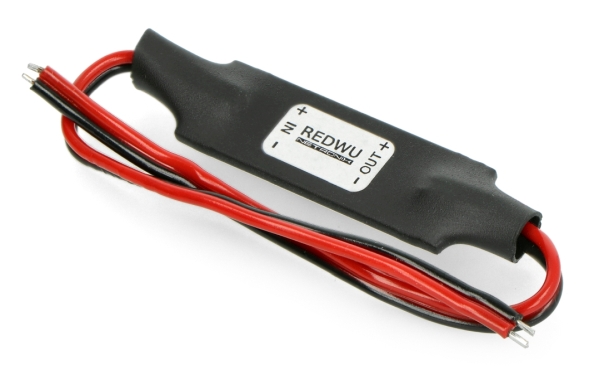

Reduktor napięcia zasilania REDWU.
Reduktor napięcia stałego - prosty sposób na stabilne, odfiltrowane napięcie zasilania
Napięcie stałe jest stosowane do zasilania większości otaczających nas urządzeń elektronicznych. Zanim zostanie ono wykorzystane do zasilania interesującej nas aplikacji, musi zostać poddane odpowiedniemu dopasowaniu parametrów. Oferowany reduktor napięcia, umożliwia zbudowanie zasilacza sieciowego dostarczającego na wyjściu napięcie stałe dodatnie 12V. W tym celu, konieczne będzie zastosowanie transformatora obniżającego napięcie z poziomu sieciowego 230V na 12V, mostka Graetza oraz kondensatorów wygładzających napięcie przez stabilizacją końcową.
Zasada działania reduktora napięcia
Reduktor napięcia zasilania jest urządzeniem elektronicznym odpowiadającym za obniżanie wartości napięcia stałego podawanego na wejście urządzenia, do poziomu napięcia stałego 12V. Pod zgrzaną koszulką termokurczliwą, znajduje się cała elektronika odpowiedzialna za proces obniżania napięcia. Najważniejszym elementem jest stabilizator liniowy napięcia stałego L7812CV. Elementami pomocniczymi są kondensatory zapobiegające wzbudzaniu się stabilizatora. Na wejście stabilizatora podawane jest napięcie stałe z przedziału 16V - 25V. Z uwagi na napięcie dropout wbudowanego stabilizatora, podanie na wejście reduktora napięcia poniżej 16V spowoduje, że stabilizator nie włączy się. Natomiast podanie napięcia przekraczającego 25V, może spowodować nieodwracalne uszkodzenie reduktora.
