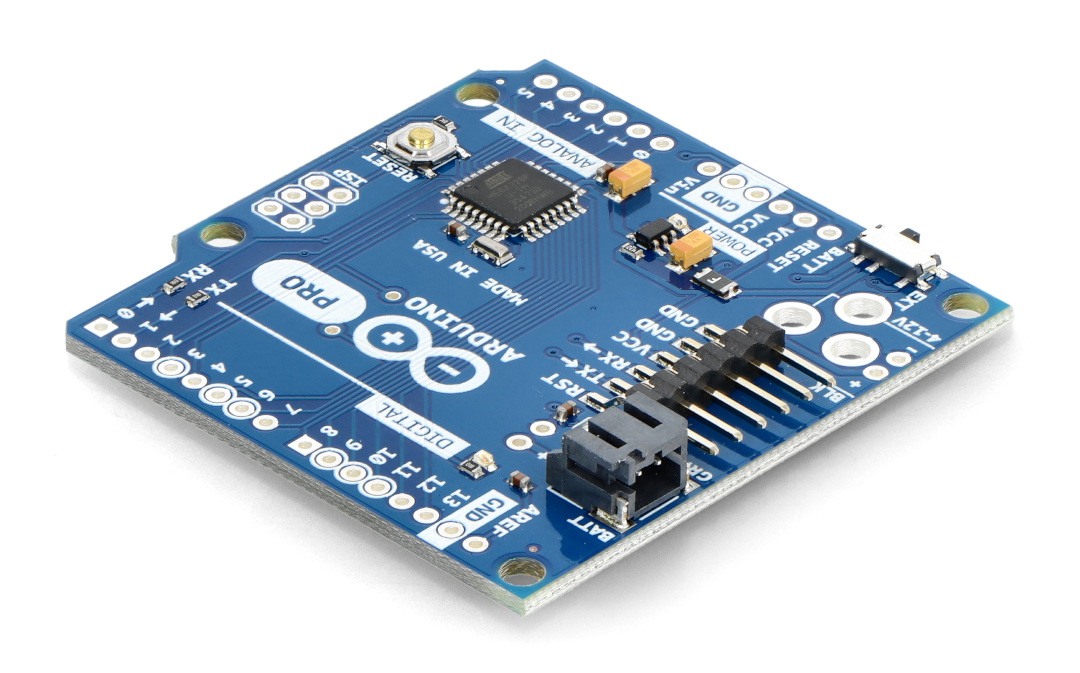

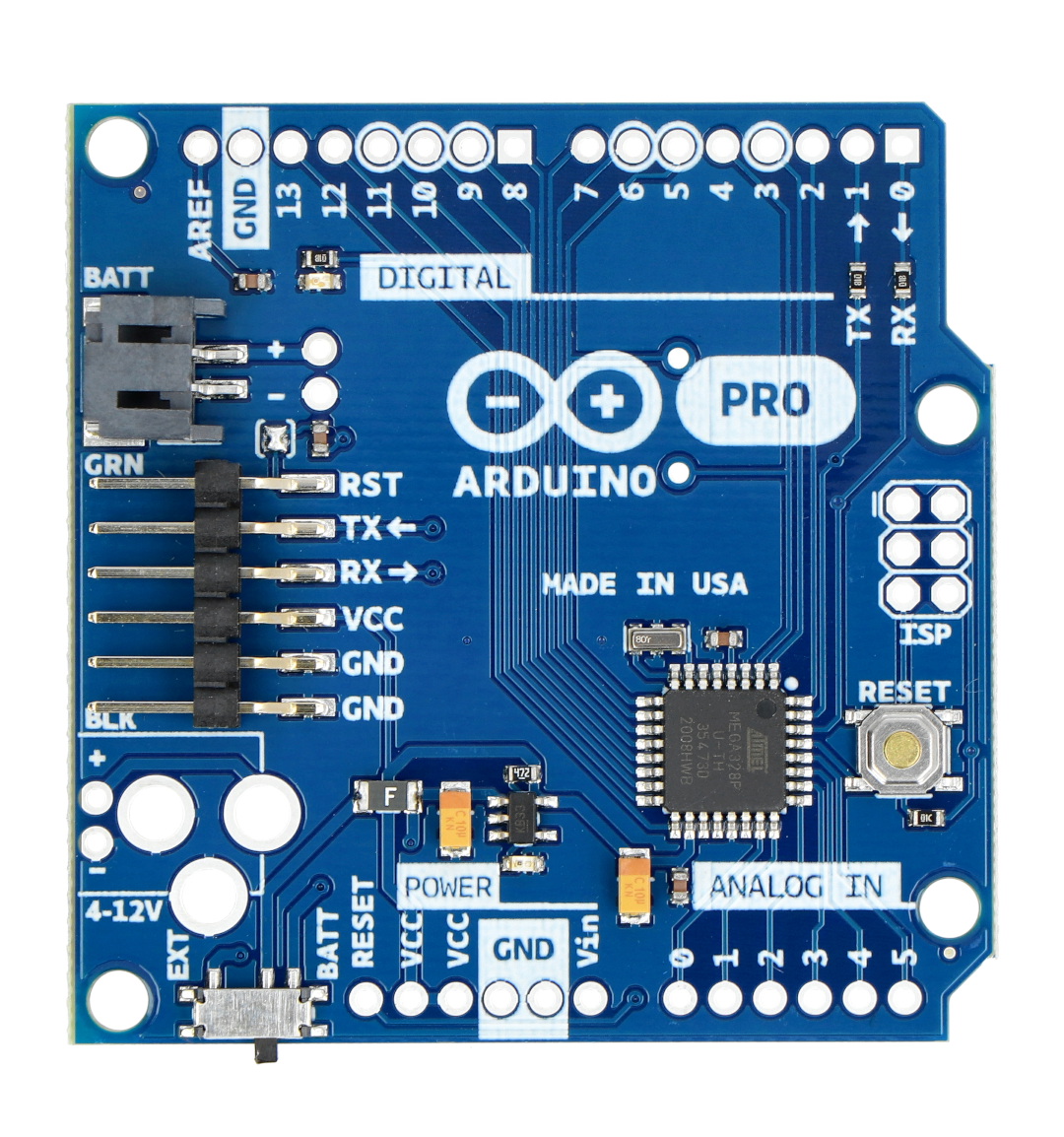

Opis produktu: Arduino Pro 328 - 3.3V/8MHz - SparkFun DEV-10914
Arduino Pro oparte jest na popularnym module Uno. Płytka zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 6 analogowych wejść. Układ taktowany jest sygnałem zegarowym o częstotliwości 8 MHz, pracuje z napięciem 3,3V, posiada 32 kB pamięci programu Flash oraz 2 kB pamięci operacyjnej SRAM. W odróżnieniu od Arduino Uno, wersja Pro nie posiada przylutowanych konektorów. Użytkownik sam decyduje, których wyprowadzeń będzie potrzebował i w jaki sposób podłączy przewody. Pozwala to zachować niewielkie rozmiary modułu. Ułatwieniem są zamontowane kątowe złącza goldpin, umożliwiające podłączenie konwertera USB - UART oraz gniazdo dla akumulatora litowo-polimerowego.
|
Ta wersja pracuje z napięciem 3,3 V na częstotliwości 8 MHz. W naszej ofercie znajdziesz również moduł Pro 5 V / 16 MHz. Do zaprogramowania płytki niezbędny jest konwerter USB - UART. |
Specyfikacja Arduino Pro 328
- Napięcie zasilania: od 3,35 V do 12 V
- Mikrokontroler: ATmega328
- Maksymalna częstotliwość zegara: 8 MHz
- Pamięć SRAM: 2 kB
- Pamięć Flash: 32 kB (5 kB zarezerwowane dla bootloadera)
- Pamięć EEPROM: 1 kB
- Piny I/O: 14
- Kanały PWM: 6
- Ilość wejść analogowych: 6
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Zabezpieczenie przeciw przepływowi zbyt dużego prądu
- Zabezpieczenie przed odwrotnym podpięciem zasilania
- Wymiary: 53,5 x 52 mm
Programowanie Arduino
Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko dostarczane przez producenta. Ta płytka nie posiada układu kontrolującego interfejs USB. Dlatego do programowania niezbędna jest przejściówka UART - USB.
W naszej ofercie znajdziesz moduł Bluetooth ze złączami dopasowanymi do płytek Arduino Pro i LilyPad.
Zasilanie modułu SparkFun Arduino Pro 328
Moduł Arduino Pro 328 od SparkFun Electronics, możemy zasilać na kilka sposobów. Pierwszym z nich, jest doprowadzenie zasilania poprzez przejściówkę UART na USB. Natomiast jeśli chcemy korzystać z modułu niezależnie od komputera, możemy go zasilać z baterii lub zasilacza sieciowego. Na płytce są umieszczone cynowane otwory oznaczone jako “+’ i “-”, do których możesz przylutować przewody dla zasilacza lub baterii o napięciu wyjściowym od 4V do 12V. Natomiast 2-pinowe złącze JST, umożliwia podłączenie pakietowej baterii litowo-polimerowej dla zasilania napięciem 3,3V. Płytka posiada także cynowane otwory umożliwiające przylutowanie złącza zasilającego 5,5/2,1.
SparkFun Arduino Pro 328 - przykładowe projekty
Za pomocą modułu Arduino Pro 328 oraz jego wyposażenia sprzętowego, możesz zbudować tysiące projektów. Wejścia/wyjścia cyfrowe, umożliwiają podłączenie przycisków, diod LED, tranzystorów oraz układów logicznych CMOS/TTL. Ponadto, 6 z 14 dostępnych pinów cyfrowych może generować sygnał PWM, który jest niezbędny do sterowania silnikami i serwomechanizmami. Natomiast wejścia analogowe umożliwiają podłączenie potencjometrów i czujników. Dzięki temu, możesz wykorzystać moduł SparkFun Arduino Pro 328 jako sterownik np. samojezdnego robota sprzątającego.
