Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |

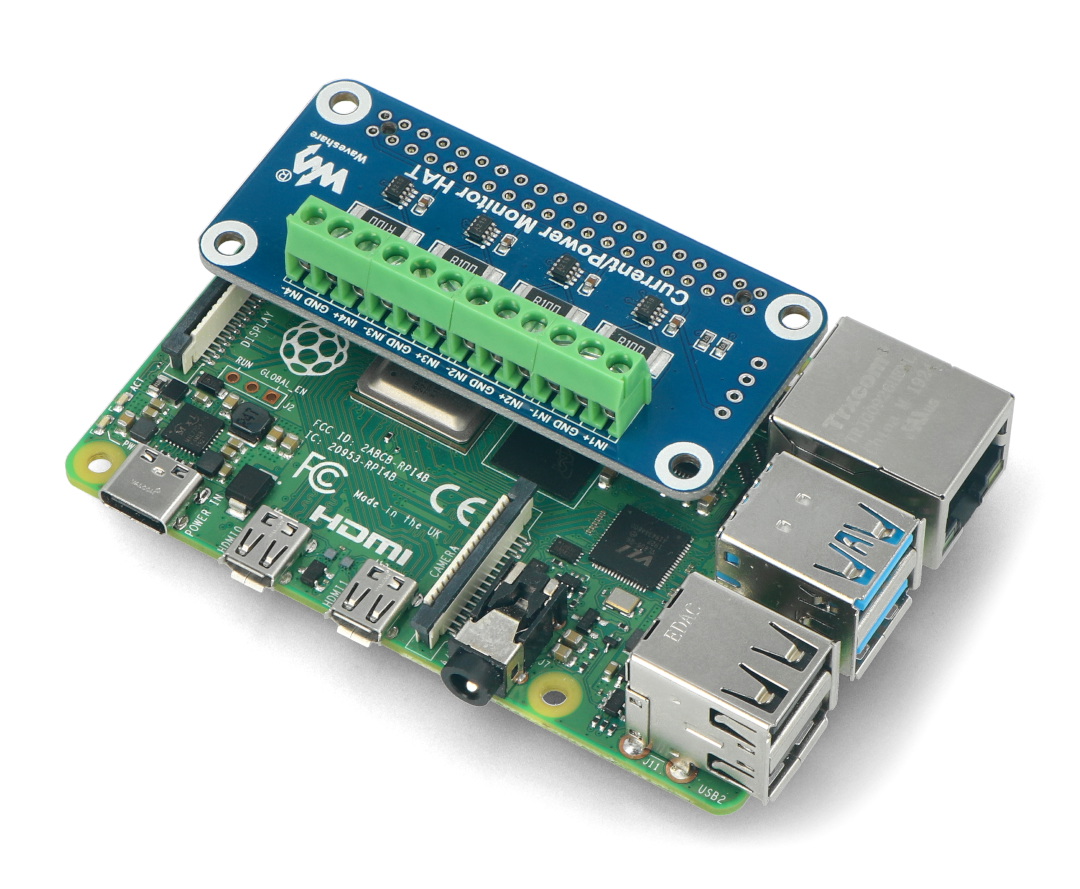

Opis produktu: Nakładka do monitorowania poboru prądu - 4 kanały - dla Raspberry Pi
Nakładka dla Raspberry Pi pozwalająca monitorować aktualny pobór prądu, napięcia oraz mocy dla danego kanału. Została wyposażona w 4 kanały pomiarowe. Komunikuje się poprzez interfejs I2C lub SMBus. Zasilana napięciem 3,3 V lub 5 V.
Główne cechy nakładki
- Standardowe złącze 40-pin, kompatybilne z serią płytek Raspberry Pi.
- 4 kanały do monitorowania przez interfejs I2C lub SMBus.
- Wbudowane rezystory 0,1Ω 1％, pozwalające do obustronnego pomiaru do 3,2 A.
- Wbudowany 12-bitowy przetwornik ADC, obsługuje wiele występujących po sobie konwersji, zakres pomiaru napięcia od 0 V do 26 V.
- Oblicza i wyprowadza zmierzoną wartość przez dodatkowy rejestr wielokrotności.
- Złącze I2C do połączenia z innymi płytkami.
Przedmiotem sprzedaży jest nakładka, minikomputer Raspberry Pi można nabyć oddzielnie.Specyfikacja nakładki do monitorowania poboru prądu
- Napięcie pracy: 3,3 V lub 5 V
- Interfejs: I2C / SMBus
- Rezystor próbkujący: 0,1Ω 1％
- Zakres pomiaru napięcia: od 0 V do 26 V
- Zakres pomiaru prądu: do 3,2 A
- Rozdzielczość: 0,8 mA (w zakresie do 3,2 A) lub 0,1 mA (w zakresie do 400 mA)
- Otwory montażowe: 3 mm
- Wymiary: 65 x 30 mm
Zawartość zestawu
- Nakładka do monitorowania poboru prądu
- Listwa żeńsko-męska 2x20 pin
- Elementy montażowe - śrubki i dystanse
Nakładka do monitorowania poboru prądu - 4 kanały - dla Raspberry Pi - Waveshare 17539
Rekomendowana nakładka do monitorowania prądu pozwala na dokładną weryfikację tego, jakie jest aktualne zużycie energii elektrycznej, jaki jest poziom napięcia oraz jaka jest moc. Najważniejsze jest to, że moduł ten podaje informacje dla każdego kanału z osobna.
Nakładka dla Raspberry Pi do monitorowania prądu składa się z czterech głównych kanałów. Producent, Waveshare, zamontował tutaj komunikację poprzez interfejs I2C lub SMBus.
Waveshare 17539 - sprawdź dokładnie wartości zasilania
Nakładka do monitorowania poboru prądu - 4 kanały - dla Raspberry Pi - Waveshare 17539 ma standardowe złącze 40-pinowe. Pozwala do na podłączenie do wszystkich minikomputerów Raspberry Pi.
Propozycja Waveshare jest jedną z bardziej praktycznych i uniwersalnych. Zdecydowanie warto wyposażyć się w ten moduł zwłaszcza wtedy, gdy obsługuje się bardziej rozbudowane systemy, składające się z wielu mikrokontrolerów, ale nie tylko.
