Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: Moduł przekaźnika półprzewodnikowego SSR 2A 1 kanał - styki 240 V AC / 2 A cewka 5 V DC
Moduł przekaźnika półprzewodnikowego SSR 1-kanałowego o napięciu stałym sterującym 5 V DC oraz napięciu przemiennym przełączania od 100 V AC do 240 V AC. Znamionowe natężenie prądu wynosi 2 A. Urządzenie nie generuje hałasu przy przełączaniu. Przekaźnik sterowany stanem wysokim. Przekaźnik nie posiada mechanicznych styków, co wpływa pozytywnie na trwałość urządzeń. Technologia półprzewodnikowa (SSR) oznacza również brak hałasu podczas przełączania.
Specyfikacja modułu przekaźnika SSR
- Przekaźnik: G3MB-202P
- Napięcie pracy: 5 V
- Napięcie obciążenia: od 100 V do 240 V
- Prąd znamionowy: 2 A
- Prąd chwilowy: 30 A
- Pobór prądu: 1,5 mA
- Liczba kanałów: 1
- Czas odpowiedzi: 1 ms
- Izolacja: optotriak
- Wymiary: 34 x 25 x 25 mm

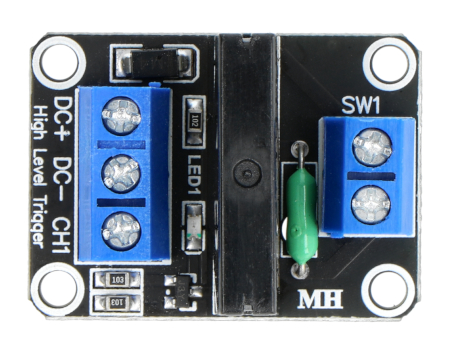

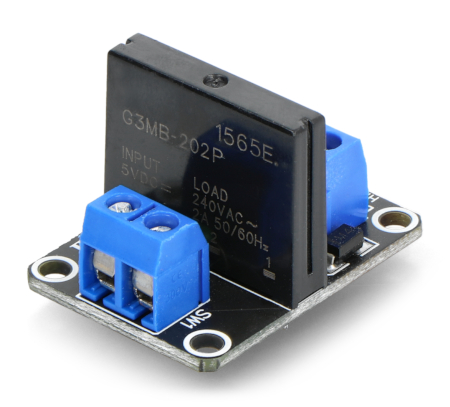

Przekaźnik SSR.
Moduł posiada wyprowadzenia w postaci złącz śrubowych ARK.
Moduł przekaźnika półprzewodnikowego SSR 2A 1 kanał - styki 240VAC / 2A cewka 5VDC
Moduł przekaźnika półprzewodnikowego SSR (z ang. solid state relay) to urządzenie charakteryzujące się kompaktową konstrukcją. Porównując go do przekaźnika 3GM, można zauważyć, iż sam spód jest blisko 3 razy mniejszy. Opisywany sprzęt posiada wytrzymałą obudowę z tworzywa sztucznego. Moduł przekaźnika półprzewodnikowego SSR 2A 1 kanał - styki 240VAC / 2A cewka 5VDC wykazuje podwyższoną odporność na wibracje i uderzenia. Dzięki temu, można liczyć na jego długą żywotność.
Moduł 1 przekaźnika posiada certyfikat UL 508 i CSA. Jak wygląda kwestia pozostałych parametrów? Rezystancja izolacji mieści się na poziomie 1,000 MΩ na minutę przy 500 V DC, zaś wytrzymałość dielektryczna wynosi 2500 V AC, 50/60 Hz przez jedną minutę lub 3750 V AC przez jedną sekundę.
| Pin | Opis |
|---|---|
| DC+ | Napięcie zasilania 5 V. |
| DC- | Masa układu. |
| CH1 | Wejścia sterujące przekaźników, załączone staniem wysokim. |
| SW1 |
Złącza zwierane po wykryciu stanu niskiego na wejściu sterującym. |
Moduł przekaźników 5 V - dodatkowe parametry techniczne
Po włączeniu urządzenia, maksymalny spadek napięcia wynosi 1,60 V (RMS). Jeśli chodzi o zakres temperatury roboczej, moduł przekaźnika półprzewodnikowego SSR 2A 1 kanał pracuje w przedziale od - 30℃ do +80℃. Bezpieczny zakres wilgotności powietrza to z kolei od 45% do 85%. Zgodnie z zaleceniami producenta, podczas lutowania, maksymalna temperatura to 260℃ w ciągu 10 sekund pracy lub 350 ℃ przez 5 sekund pracy.
